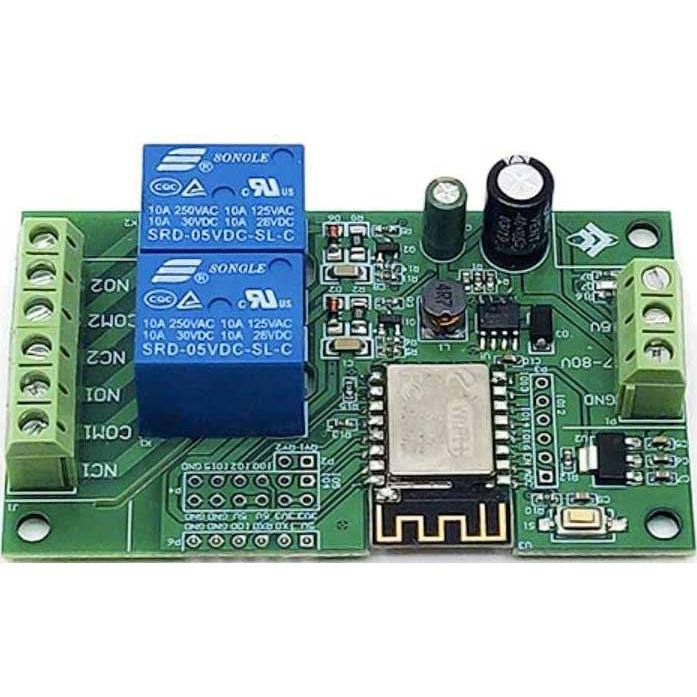

Reléový modul ESP8266 s WiFi ESP-12F, 2 kanály, 5–80 V DC

Reléový modul s integrovaným WiFi mikrokontrolérem ESP8266 (modul ESP-12F) určený pro vzdálené ovládání elektrických zátěží přes síť. Modul kombinuje dvoukanálový spínací prvek s možností programování a rozšíření.

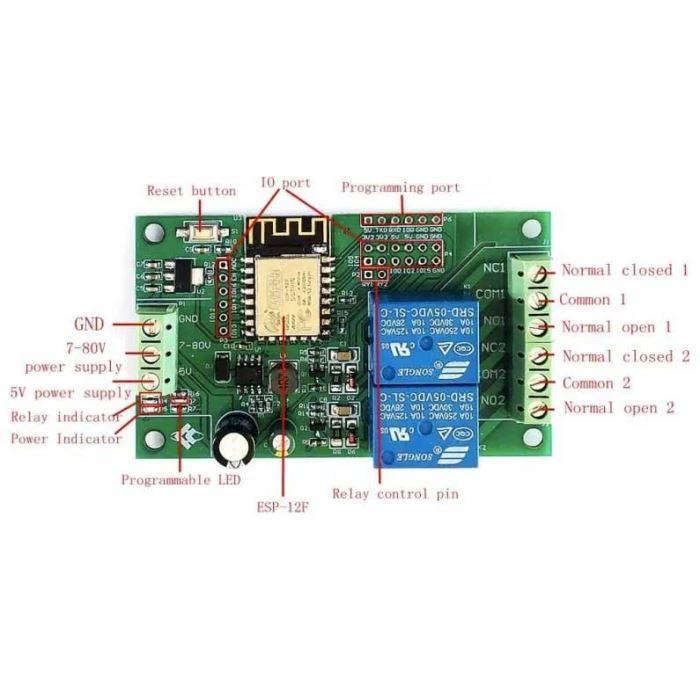

Klíčové vlastnosti

• Dva nezávislé reléové kanály s kontakty 250 V AC / 10 A (nebo 30 V DC)
• Integrovaný WiFi modul ESP-12F s 4 MB Flash pamětí
• Tři možnosti napájení: 5 V DC, 7–30 V DC (doporučeno do 12 V), 90–250 V AC
• Indikační LED pro signalizaci napájení a sepnutí relé
• Programovatelná LED
• Resetovací tlačítko ESP8266
• Všechny GPIO piny ESP8266 vyvedeny na PCB otvory
• Šest nevyužitých pinů pro připojení dodatečných senzorů nebo displeje (např. 0,96" TFT displej)
• UART port pro stahování programu a sekundární vývoj

Ovládání a programování

Relé lze ovládat pomocí pinů D0, D5, D6, D7 (výchozí nastavení) nebo jakéhokoliv dostupného digitálního pinu D0–D8. Modul podporuje Arduino IDE a Eclipse, s dostupnými referenčními programy. Vhodný pro vlastní vývoj a integraci do automatizačních systémů.

Typické použití

Modul slouží pro vzdálené spínání zátěží v domácí automatizaci, průmyslové automatizaci, řízení osvětlení, čerpadel, ventilátorů a dalších spotřebičů přes WiFi. Lze jej rozšířit o senzory teploty, vlhkosti, pohybu nebo vlastní displej. Vhodný pro profesionální instalace i prototypování.

Technické parametry

Mikrokontrolér

ESP8266 (modul ESP-12F)

Paměť

4 MB Flash

Počet reléových kanálů

2

Jmenovité napětí relé

250 V AC / 10 A (nebo 30 V DC)

Napájení modulu

5 V DC, 7–30 V DC (doporučeno max. 12 V), 90–250 V AC

GPIO piny

D0–D8 (všechny vyvedeny)

Rozhraní

UART (GND, RX, TX, 5 V)

Indikátory

LED napájení, programovatelná LED, LED sepnutí relé

Připojení

svorkovnice pro napájení a relé
