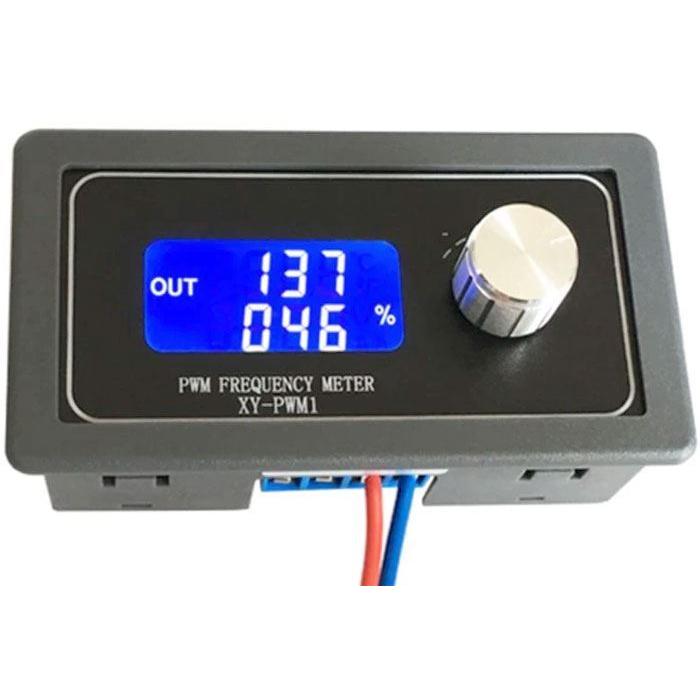

Generátor obdélníkového signálu s pulzně-šířkovou modulací (PWM) určený pro testování, řízení motorů, ventilátorů a dalších aplikací vyžadujících přesné nastavení frekvence a střídy. Zařízení je vybaveno LCD displejem pro přímé zobrazení nastavených parametrů a umožňuje jejich uložení i po vypnutí napájení.
Vlastnosti
- Frekvenční rozsah: 1 Hz až 150 kHz se čtyřmi automatickými rozsahy
- Střída (PWM): 0–100 % s plynulým nastavením
- Amplituda výstupního signálu odpovídá napájecímu napětí
- Maximální výstupní proud: 30 mA

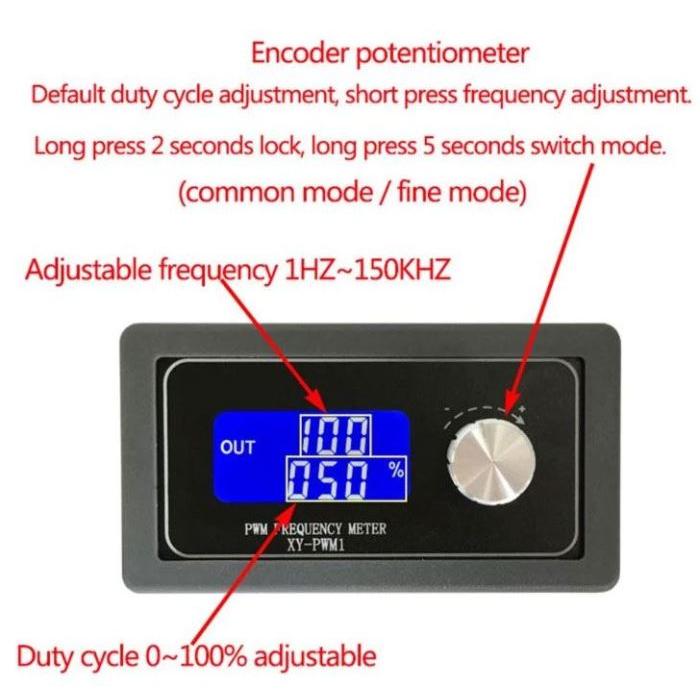

- LCD displej pro zobrazení aktuálních parametrů
- Paměť nastavení (zachování po vypnutí)
- Sériová komunikace UART (TTL úrovně) pro dálkové ovládání
- Rozměry panelu: 79 × 43 mm, hloubka 26,5 mm (bez knoflíku 37 mm)
- Otvor pro zástavbu do panelu: 76 × 39 mm
Frekvenční rozsahy a rozlišení
- 1–999 Hz, krok 1 Hz
- 1,0–9,99 kHz, krok 0,01 kHz
- 10,0–99,9 kHz, krok 0,1 kHz
- 1,0–150 kHz, krok 1 kHz
Sériová komunikace (UART)
- Přenosová rychlost: 9 600 bps
- Datové bity: 8, stop bity: 1, bez kontroly parity
- Příkazy: nastavení frekvence (F), střídy (D), čtení parametrů (read)
Využití
Modul je vhodný pro řízení PWM ventilátorů (včetně PC chlazení), testování elektronických obvodů, řízení LED osvětlení s regulací jasu, řízení motorů a servomotorů. Lze jej integrovat do automatizačních systémů prostřednictvím sériového rozhraní.
Technické parametry

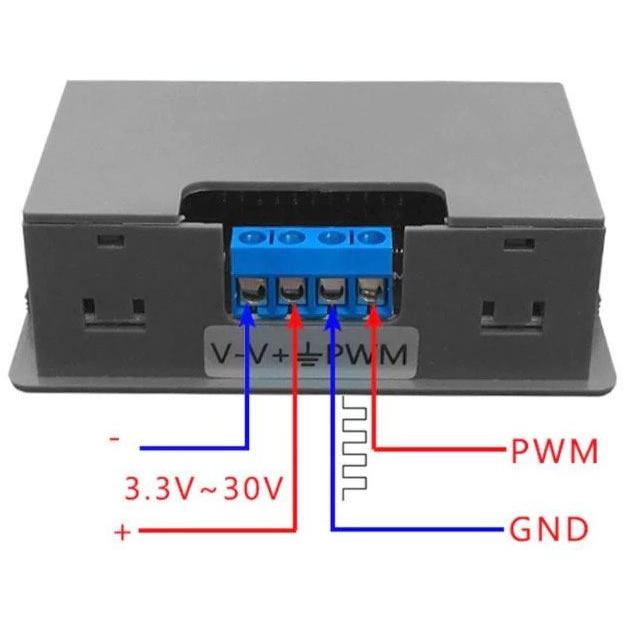

- Napájecí napětí
- 3,3–30 V DC
- Frekvence
- 1 Hz až 150 kHz
- Střída
- 0–100 %
- Výstupní proud
- max. 30 mA
- Rozměry
- 79 × 43 × 26,5 mm
- Hloubka s knoflíkem
- 37 mm
- Otvor pro montáž
- 76 × 39 mm
