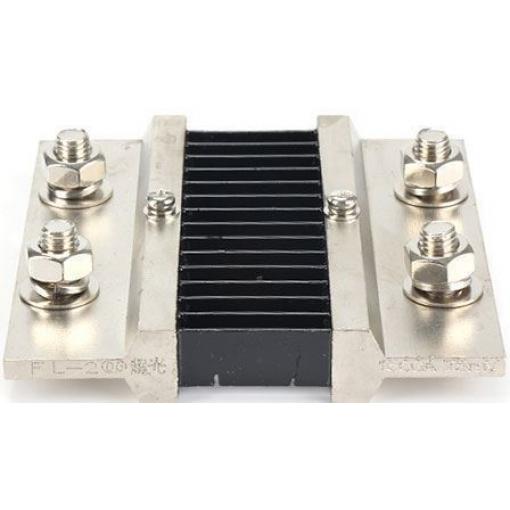

Proudový bočník FL-2, 1000 A / 75 mV, DC

Proudový bočník typu FL-2 pro měření stejnosměrných proudů do 1000 A. Nízkoohmový rezistor (odpor) určený k sériovému připojení se zátěží, umožňující měření vyšších proudů pomocí panelových multimetrů a univerzálních měřáků.

Princip funkce

Bočník funguje na principu Ohmova zákona — procházejícím proudem vzniká na bočníku úbytek napětí úměrný velikosti proudu. Tento úbytek lze měřit voltmetrem připojeným paralelně k bočníku, čímž se určí procházející proud.

Vlastnosti

• Jmenovitý proud: 1000 A DC
• Úbytek napětí: 75 mV při jmenovitém proudu
• Přesnost měření: 0,5 %
• Přetížení: 120 % jmenovitého proudu, max. 2 hodiny
• Vhodný pro panelové měřicí přístroje

Využití

Bočník slouží k měření a detekci vyšších stejnosměrných proudů v průmyslových aplikacích, laboratorních měřeních, servisech a při diagnostice elektrických zařízení. Typicky se používá jako doplněk k panelům s multimetry nebo univerzálními měřáky v případech, kdy je třeba měřit proudy překračující rozsah běžných měřicích přístrojů.

Technické parametry

Označení

FL-2

Jmenovitý proud

1000 A DC

Úbytek napětí

75 mV/1000 A

Přesnost

0,5 %

Přetížitelnost

120 % jmenovitého proudu (max. 2 hodiny)
