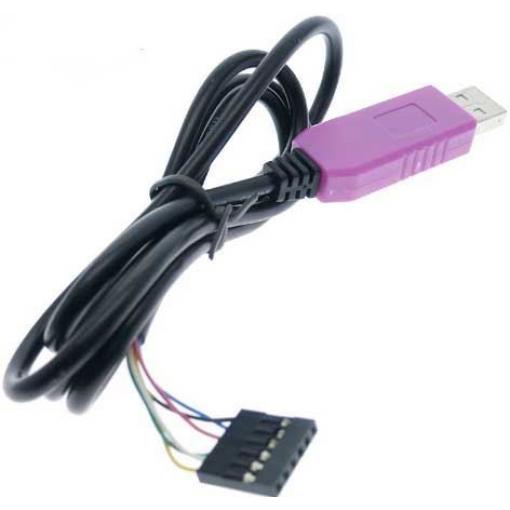

Převodník USB na sériové rozhraní TTL/RS232 s integrovaným čipem PL2303XD. Určen pro komunikaci mezi počítačem a zařízeními se sériovým rozhraním, mikrokontroléry a průmyslové přístroje.
Vlastnosti
- Čip: PL2303XD
- Konektor: 6 pinů, female, v jedné řadě
- Podporovaná rozhraní: RS-232, RS-422, RS-485
- Přenosové rychlosti: 75 bps až 12 Mbps
- Napájení: 5 V DC (z USB)
- Délka kabelu: 1 m
Přiřazení kabelů
- Černý: GND (zem)
- Zelený: TXD (vysílání)
- Bílý: RXD (příjem)
- Červený: VCC (5 V)
- Žlutý: RTS (řízení toku)
- Modrý: CTS (řízení toku)
Využití
Převodník slouží k připojení sériových zařízení (průmyslové kontroléry, měřicí přístroje, modemy, GPS moduly, senzory) k počítačům přes USB. Kompatibilní s Windows, Linux a macOS. Vhodný pro diagnostiku, programování a komunikaci s mikrokontroléry a embedded systémy.
