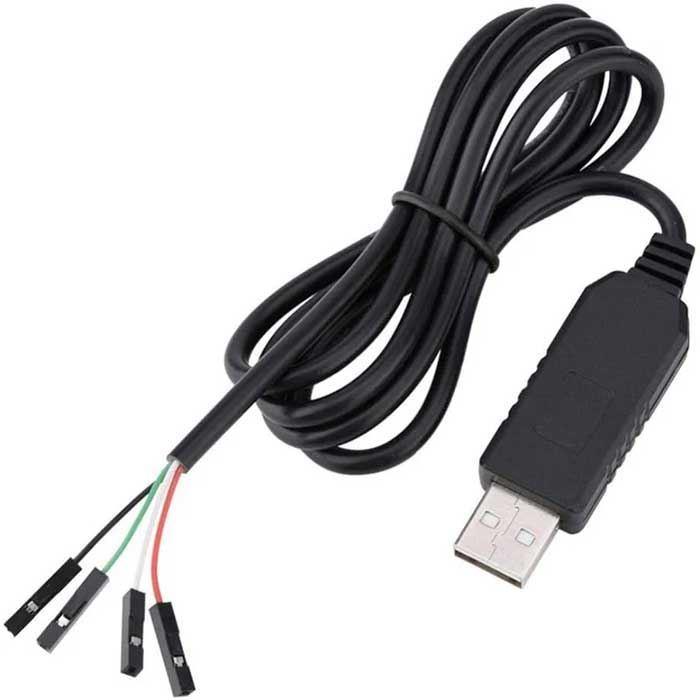

Převodník USB na TTL sériové rozhraní s čipem PL2303HX. Umožňuje připojení počítače k zařízeníím s TTL sériovým portem (mikrokontroléry, senzory, moduly) bez potřeby klasického RS232 portu.
Vlastnosti
- Čip: PL2303HX
- Konektory: USB typ A (samec) a 4pinový TTL konektor
- Délka kabelu: 1 m
- Barva: černá
- Jednoduché připojení bez dodatečné konfigurace
Kompatibilita a podpora
Funguje s operačními systémy Windows (XP, 2003, Vista, 7, 8), Linux a Mac. Vhodný pro komunikaci s Arduino, ESP8266, ESP32 a dalšími zařízeními s TTL sériovým rozhraním.
Zapojení kabelů
- Černý kabel: GND (zem)
- Zelený kabel: TXD (vysílání)
- Bílý kabel: RXD (příjem)
- Červený kabel: VCC (napájení)
Využití
Typické aplikace zahrnují programování a ladění mikrokontrolérů, komunikaci se senzory a moduly, diagnostiku zařízení v servisu a vývoj embedded aplikací.
