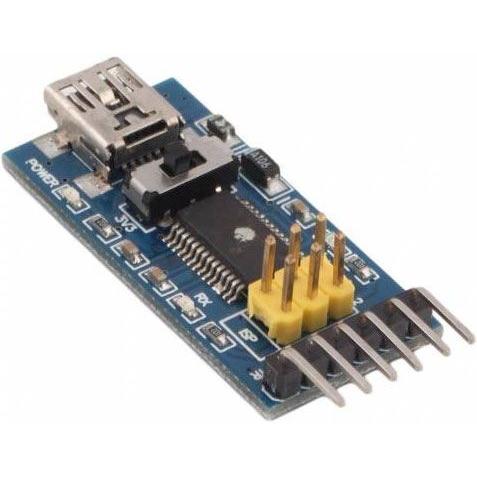

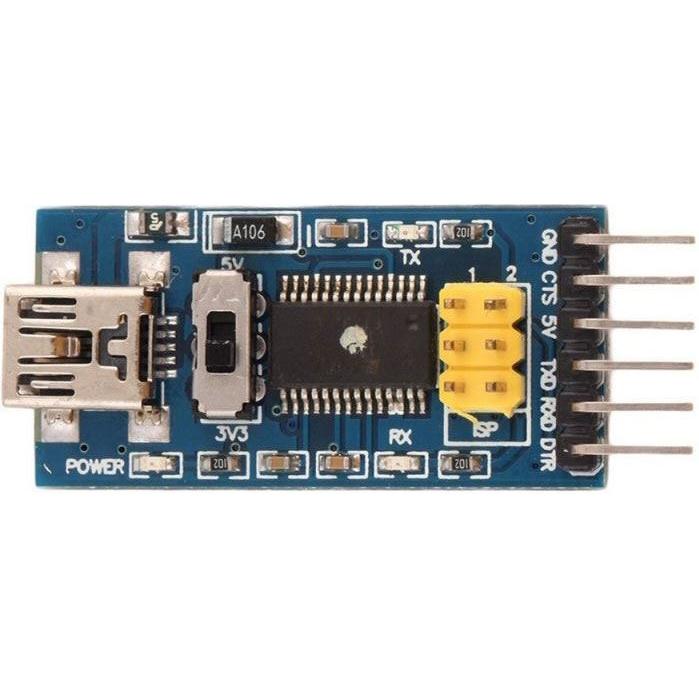

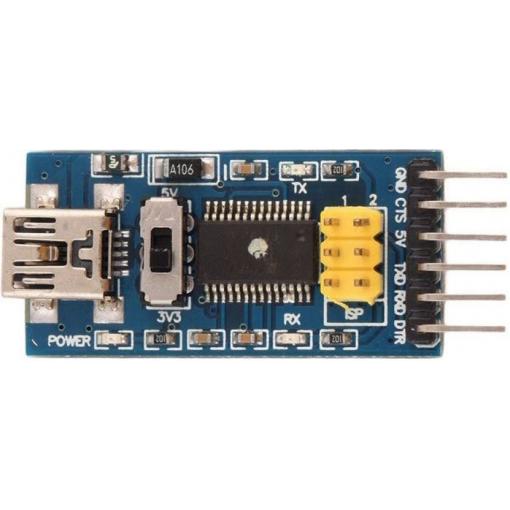

Převodník USB/TTL FT232RL, 3,3 V / 5 V, programování UART

Modul převodníku USB/TTL s čipem FT232RL umožňuje komunikaci mezi počítačem a mikrokontroléry či vývojovými deskami přes sériové rozhraní UART. Slouží především k programování čipů a ladění komunikace.

Princip fungování

Modul převádí USB signály na sériovou komunikaci (RX/TX), kterou čip s nainstalovaným bootloaderem dokáže zpracovat. Bootloader je program, který běží při spuštění čipu a umožňuje příjem nového firmware přes piny RX a TX. Všechny běžné vývojové desky (Arduino, Arduino Pro Mini) mají bootloader již zabudovaný.

Vlastnosti

• Čip: FT232RL (USB-to-UART most)
• Přepínač pro volbu napětí: 3,3 V (Arduino Pro Mini) nebo 5 V (ATmega328P, ATtiny85)
• Přímé připojení k USB portu počítače
• Standardní pinový rozhraní pro sériovou komunikaci
• Podpora signálu DTR (Data Terminal Ready) pro automatický reset

Připojení a pinout

• **DTR** → RESET/DTR čipu (někdy s kapacitorem, dle typu čipu)
• **TXD** → RX pin čipu
• **RXD** → TX pin čipu
• **5V** → VCC (napájení čipu)
• **GND** → GND (zem)
• **CTS** (Clear To Send) → standardní signál FT232, není nutný pro programování

Využití

Modul je určen pro programování a ladění mikrokontrolérů (ATmega328P, ATtiny85, Arduino Mini), komunikaci s čipy přes UART a vývoj elektronických projektů. Vhodný pro servisy, vývojáře, integrátory a všechny, kdo pracují s mikrokontroléry bez vestavěného USB rozhraní.

Technické parametry

Model

FT232RL

Napětí

3,3 V / 5 V (přepínatelné)

Rozhraní

USB (typ A na počítači), UART (sériové piny na modulu)

Kompatibilita

Arduino, ATmega, ATtiny, Raspberry Pi (s vhodným adaptérem)
