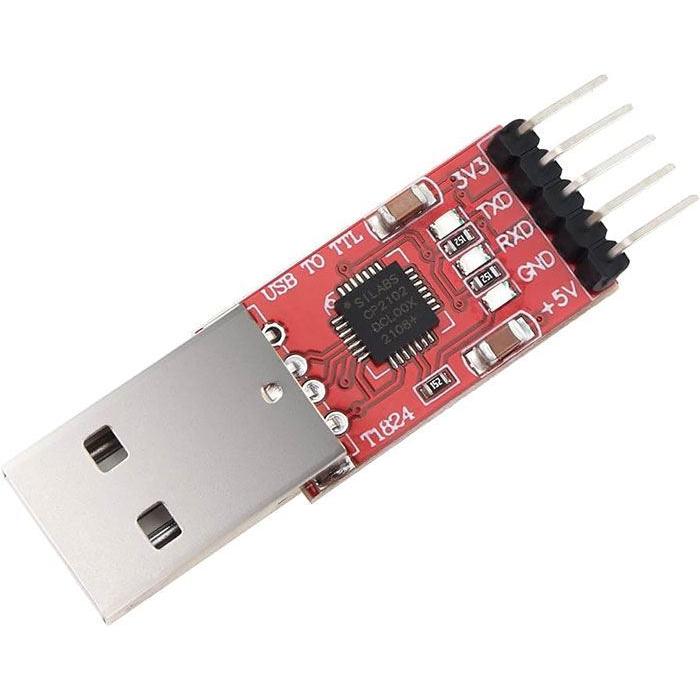

Převodník USB na TTL UART s čipem CP2102 pro snadné připojení mikrokontrolérů a dalších zařízení k počítači. Modul obsahuje standardní USB konektor typu A a 5pinový TTL konektor s výstupy pro napájení.
Vlastnosti
- Čip: CP2102 (jednočipový USB-to-UART konvertor)
- USB 2.0 kompatibilní, rychlost 12 Mb/s
- Přenosová rychlost: 300 bps až 1,5 Mb/s
- Rozměry: 42 × 15 mm
- Hmotnost: 3 g
- Nízká spotřeba energie

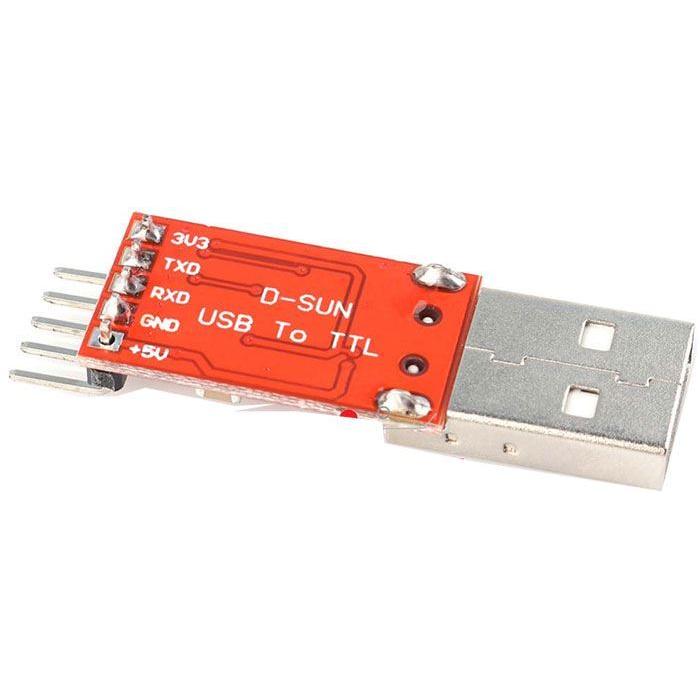

Popis pinů
- TX: připojení k přenosovému pinu TXD mikrokontroleru
- RX: připojení k přijímacímu pinu RXD mikrokontroleru
- GND: zemnící potenciál
- 3V3: výstup 3,3 V pro napájení externích obvodů (max. 50 mA)
- 5V: výstup 5 V pro napájení externích obvodů (max. 100 mA)
Využití
Modul slouží k připojení mikrokontrolérů (Arduino, STM32, PIC, atd.), senzorů a dalších zařízení s UART rozhraním k počítači přes USB. Typické aplikace: programování a ladění firmware, komunikace s vývojovými deskami, připojení GPS modulů, GSM modulů a dalších periferií. Kompatibilní s Windows, Linux a macOS.
