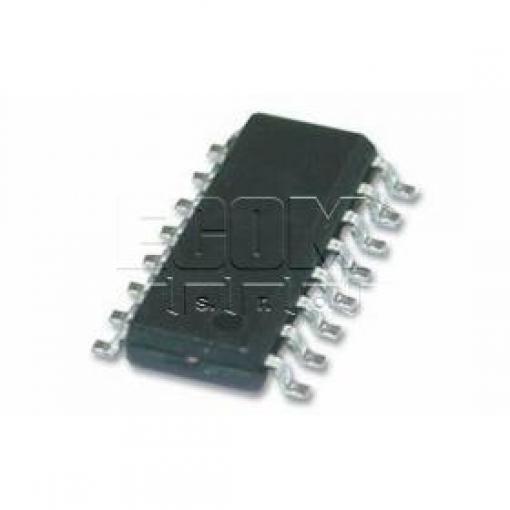

Integrovaný obvod MAX232CSE+ slouží k převodu logických úrovní mezi TTL/CMOS (0–5 V) a RS-232 (±12 V). Obsahuje dva nezávislé vysílače a dva přijímače, což umožňuje obousměrnou komunikaci po sériové lince.
Vlastnosti
- 2 vysílače a 2 přijímače RS-232
- Napájení: 5 V DC
- Maximální přenosová rychlost: 120 kbps
- Pouzdro: SO-16 (3,9 mm)
- Teplotní rozsah: 0 °C až +70 °C
- RoHS: LF (bez olova)
Využití
Obvod MAX232CSE+ se používá v zařízeních s mikrokontroléry (Arduino, PIC, AVR) pro komunikaci s počítačem nebo dalšími zařízeními přes sériový port RS-232. Typické aplikace: průmyslové terminály, měřicí přístroje, dataloggery, řídící jednotky, diagnostické nástroje. Převodník zajišťuje správné napěťové úrovně a impedanční přizpůsobení.
Technické parametry
- Model
- MAX232CSE+
- Počet vysílačů
- 2
- Počet přijímačů
- 2
- Napájení
- 5 V DC
- Maximální přenosová rychlost
- 120 kbps
- Pouzdro
- SO-16
- Rozměr pouzdra
- 3,9 mm
- Teplotní rozsah
- 0 °C až +70 °C
- Certifikace
- RoHS LF
