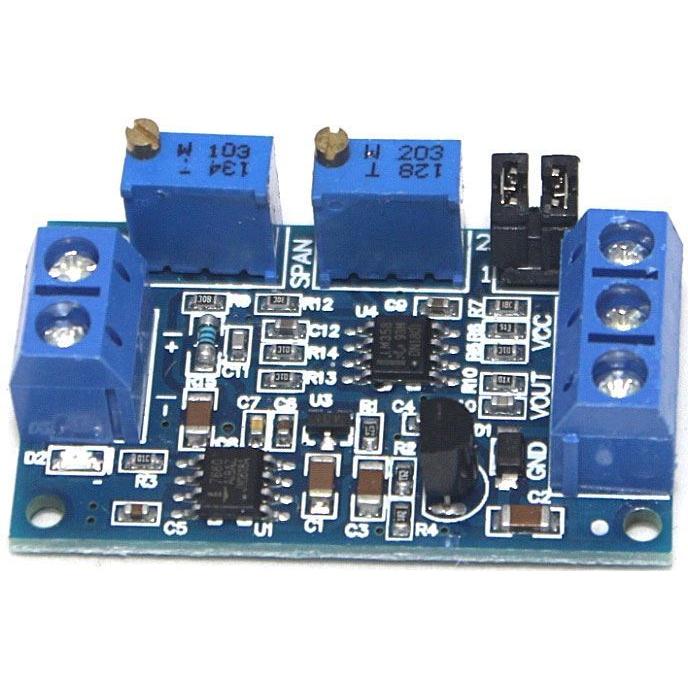

Převodník proudu 0-20 mA / 4-20 mA na napětí, modul XY-IT0V

Modul převodníku proudového signálu (proudová smyčka) na napěťový signál s uživatelsky nastavitelným výstupem. Převádí vstupní proud 0–20 mA nebo 4–20 mA na výstupní napětí v rozsahu 0–3,3 V, 0–5 V nebo 0–10 V podle konfigurace propojek.

Vlastnosti

• Vstupní signál: 0–20 mA nebo 4–20 mA (proudová smyčka)
• Výstupní napětí: volitelné 0–2,5 V, 0–3,3 V, 0–5 V nebo 0–10 V
• Lineární převod: změna vstupního proudu je úměrná výstupnímu napětí
• Konfigurace propojkami J1 (1–2 a 3–4)
• Trimry pro kalibraci: ZERO (minimální hodnota) a SPAN (maximální hodnota)
• Indikace LED
• Minimální napájení: 12 V DC (pro výstup 10 V)

Konfigurace propojek

• 0–2,5 V: J1 1–2 zkratováno, 3–4 zkratováno
• 0–3,3 V: J1 1–2 otevřeno, 3–4 otevřeno
• 0–5 V: J1 1–2 zkratováno, 3–4 zkratováno
• 0–10 V: J1 1–2 zkratováno, 3–4 rozpojeno
• 0–3,3 V: J1 1–2 zkratováno, 3–4 zkratováno
• 0–5 V: J1 1–2 zkratováno, 3–4 zkratováno
• 0–10 V: J1 1–2 zkratováno, 3–4 rozpojeno

Vstup 4–20 mA:
Vstup 0–20 mA:

Postup uvedení do provozu

1. Připojit napájení (minimálně 12 V DC pro výstup 10 V)
2. Po zapnutí se rozsvítí kontrolní světelná dioda
3. Při minimálním vstupním proudu (0 mA nebo 4 mA) nastavit trimer ZERO tak, aby výstupní napětí Vout bylo minimální (0,0 V nebo jiné požadované napětí)
4. Při maximálním vstupním proudu (20 mA) nastavit trimer SPAN tak, aby výstupní napětí Vout bylo maximální (3,3 V, 5 V nebo 10 V)

Využití

Modul je určen pro průmyslové aplikace, kde je třeba převést signál z analogových senzorů s proudovým výstupem (4–20 mA) na napěťový signál kompatibilní s PLC, průmyslovými řídícími systémy, analogovými vstupy měřicích přístrojů a dalšími průmyslovými rozhraními. Typické použití v automatizaci, senzorických sítích a průmyslové instrumentaci.
