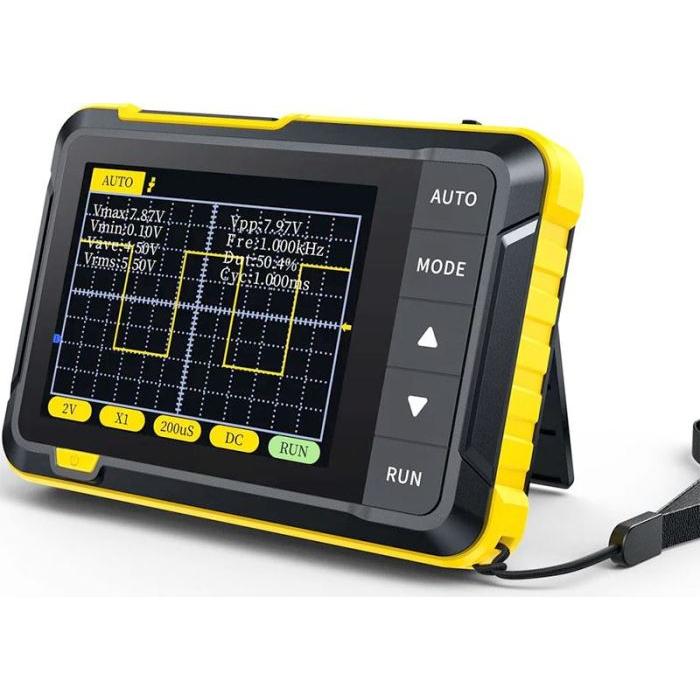

Přenosný osciloskop FNIRSI DSO152, 200 kHz, 2,5 MS/s

Ruční přenosný osciloskop (scope) FNIRSI DSO152 určený pro měření analogových i digitálních signálů v terénu i v dílně. Kompaktní provedení s integrovanou baterií umožňuje dlouhodobou práci bez připojení k síti.

Klíčové vlastnosti

• Šířka pásma: 200 kHz
• Vzorkovací frekvence v reálném čase: 2,5 MS/s
• Displej: 2,8" s rozlišením 320 × 240 pixelů
• Měření napětí: ±400 V (rozsahy X1 a X10)
• Vertikální citlivost: 10 mV/Div až 20 V/Div
• Časová základna: 10 µs/Div až 50 s/Div
• Spouštění: Auto, Normal, Single
• Připojení: AC/DC
• Integrovaná lithiová baterie: 1 000 mAh
• Doba provozu na jednu nabití: až 4 hodiny
• Nabíjení: USB 5 V / 1 A
• Rozměry: 99 × 68,3 × 19,5 mm
• Hmotnost: 100 g

Využití

Osciloskop je vhodný pro diagnostiku elektronických obvodů, měření signálů v servisu, testování součástek a ověřování funkcí v laboratorním prostředí. Díky přenosnosti se hodí pro terénní práce, údržbu zařízení a vývojové práce. Kalibrační obdélníková vlna: 1 kHz, pracovní cyklus 50 %.

Technické parametry

Model

FNIRSI DSO152

Šířka pásma

200 kHz

Vzorkovací frekvence

2,5 MS/s

Rozsah napětí (X1)

40 V (Vpp: 80 V)

Rozsah napětí (X10)

400 V (Vpp: 800 V)

Displej

2,8" / 320 × 240 pixelů

Baterie

1 000 mAh, lithiová

Nabíjení

5 V / 1 A (USB)

Doba provozu

až 4 hodiny

Rozměry

99 × 68,3 × 19,5 mm

Hmotnost

100 g
