Kód: c_2143167

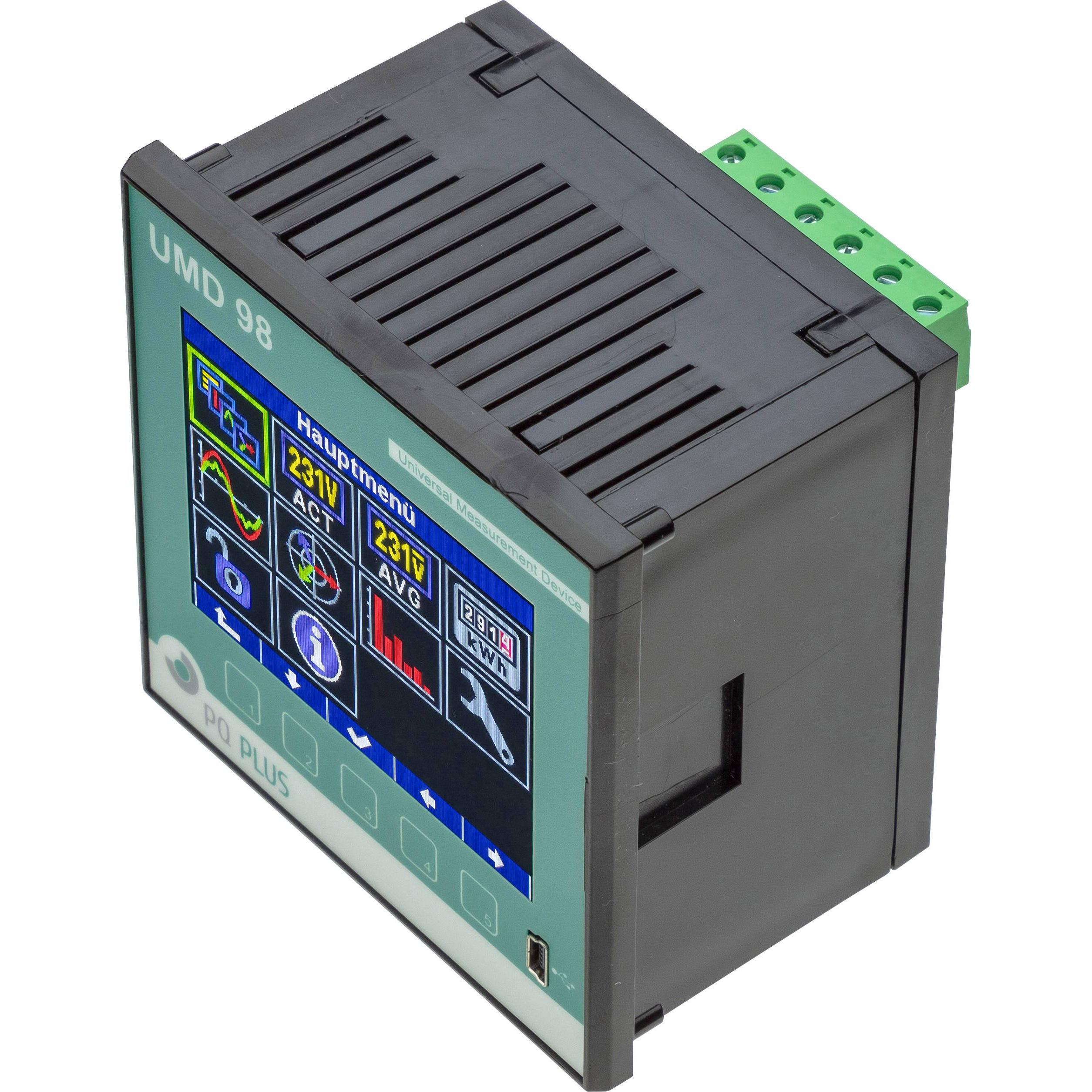

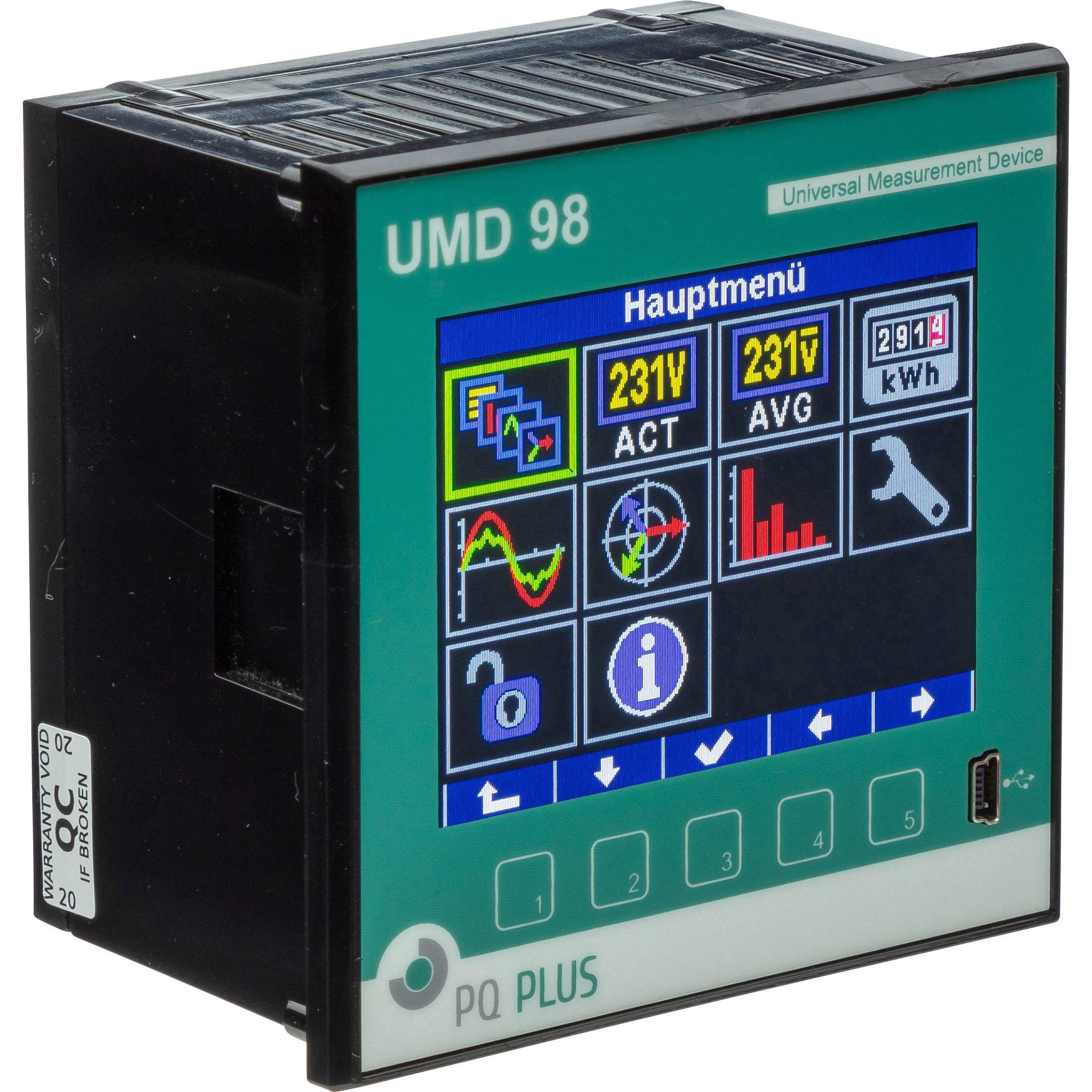

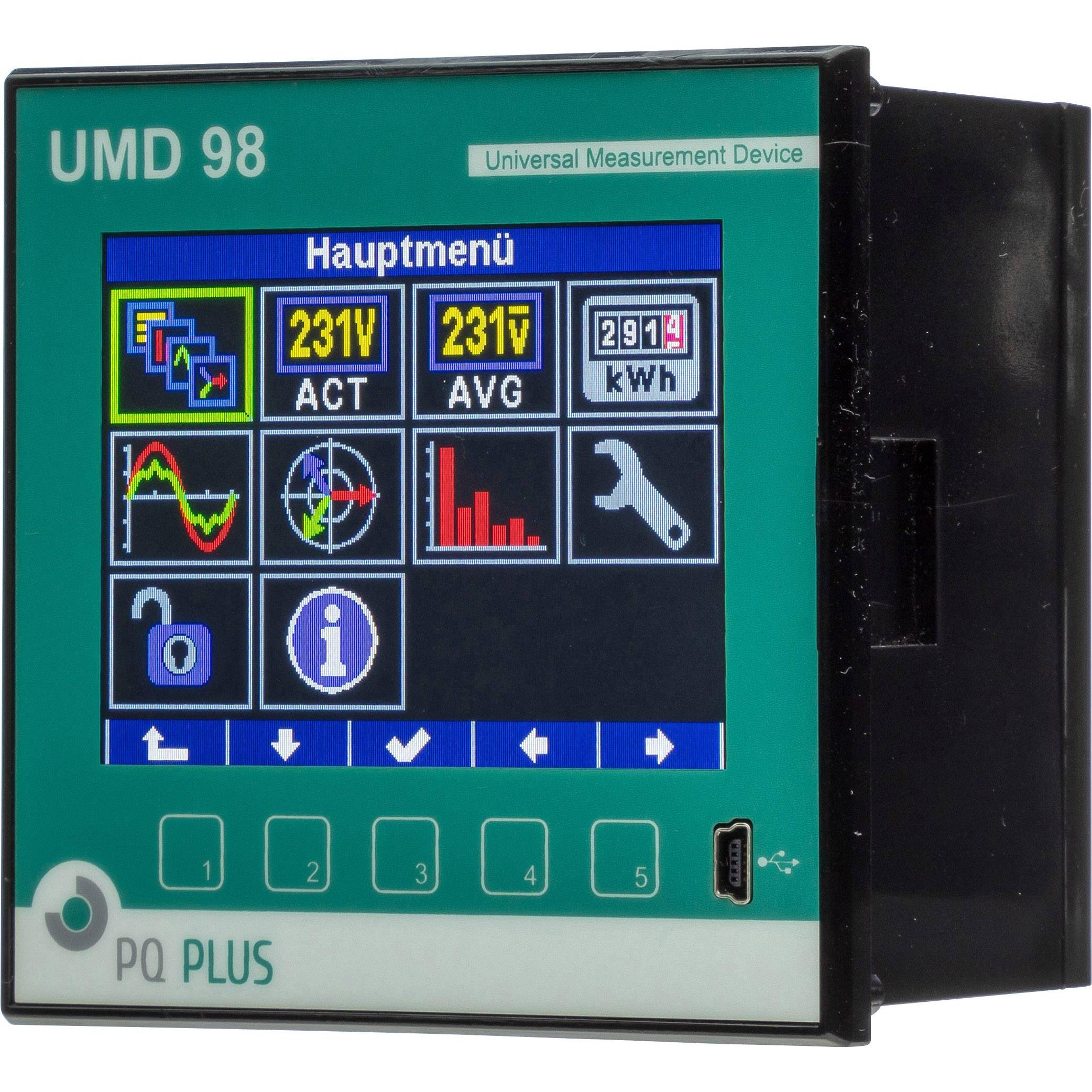

To UMD 98 je vysoce výkonný přední panel vestavný měřicí přístroj a nahrazuje všechny analogové měřicí přístroje. 3/4 měří fázový proud a napětí v 4kvadrantové provoz ve třídě 0,2 a tím práci v třídě přesnosti a všechny běžné síťové velikostí, např. harmonické oscilace do 50. Harmonické. Přístroj je přes proudový měnič s N/5 A a N/1 A. Je tvoří kvality sítě podle EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12. Je osazen velkým a jasným barevným grafickým displejem. Pomocí 5 funkčních tlačítek je UMD 98 pohodlně ovládá. Disponuje analogové vstupy pro měření RCM. Lze v 230/400 V TN-S sítích. Je vybaven velkou 512 MB paměti a integrovaným webovým serverem. Přes rozhraní Ethernet (s 5 porty) a čelní Mini-USB konektor lze na přístroj. Díky tomu je možné číst i internetové protokoly a snadno vytvářet spojení se systémy PLC a řízení budov. Digitální vstupy/výstupy a sériové rozhraní RS485 jsou integrovány. Pro síťovou analýzu lze měřič rozšířit o firmwarové moduly PQ S a GO. Přístroj je parametrizován a vizualizován pomocí softwaru ENVIS, CPU pracuje s 25,6 kHz.
Tento text byl přeložen strojově.
Parametry
Rozměry: (d x š x v) 80 x 96 x 96 mm
Vnější výška: 96 mm
Vnější délka: 80 mm
Vnější šířka: 96 mm
Krytí: IP40 (čelní strana) · IP20 (zadní strana)
Kategorie měření: CAT III 300 V
Vlastnosti vestavných měřicích přístrojů: barevný displej
Typ (výrobce): UMD 98RCM-T
Kategorie produktu: digitální panelový měřič
Obsah dodávky
UMD 98RCM-T
ENVIS Basic
Výhody
Měření:
napětí (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 tř. 0,2
proud IL1; IL2; IL3; V; 2xRCM tř. 0,2
výkon činný a jalový výkon import/export na fázi L1; L2; L3; pro tarif T1; T2; T3
činný výkon P1; P2; P3; 3P import; Export , celková tř. 0,5
jalový výkon Q1, Q2, Q3; 3Q tř. 1
zdánlivý výkon S1; S2 ; S3; 3S tř. 1
harmonické zkreslení výkon D1; D2; D3
účiník cos φ PF1, PF2, PF3; PFN, PF, cos φ1, cos φ2, cos φ3 tř. 0,5
symetrii ano
vysílání napětí THDU1; THDU2; THDU3; THDU12; THDU23; THDU31 tř. 2
vysílání proud THDI1; THDI2; THDI3; tř. 2
harmonický vždy pořádek 1. až 50. pro U/I
činitel harmonického zkreslení U1fh; U2fh; U3fh; I1fh; I2fh; I3fh
frekvence 40... 70 Hz tř. 0,05
činná 4 kvadrantech měření Import / export na fázi; pro tarif; Celková tř. 0,5 s
jalovou 4 kvadrantech měření Import / export na fázi; pro tarif; celková tř. 2
míhání: PQ S
datalogger:
paměť (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; stav I/O; energie činného a jalového výkonu import/export na fázi L1; L2; L3; pro tarif T1; T2; T3
poklesy napětí: PQ S
oszillogrammfunktion: GO
další funkce:
alarmy logická
limity pro přes/nedosažení; I/O 1 digitální vstup a výstup
paměť 512 MB Flash
interval záznamu s; min; h; dny; měsíc; rok
komunikace:
RS485 Modbus max. 921600 baud
Ethernet 100 MBit/s
USB

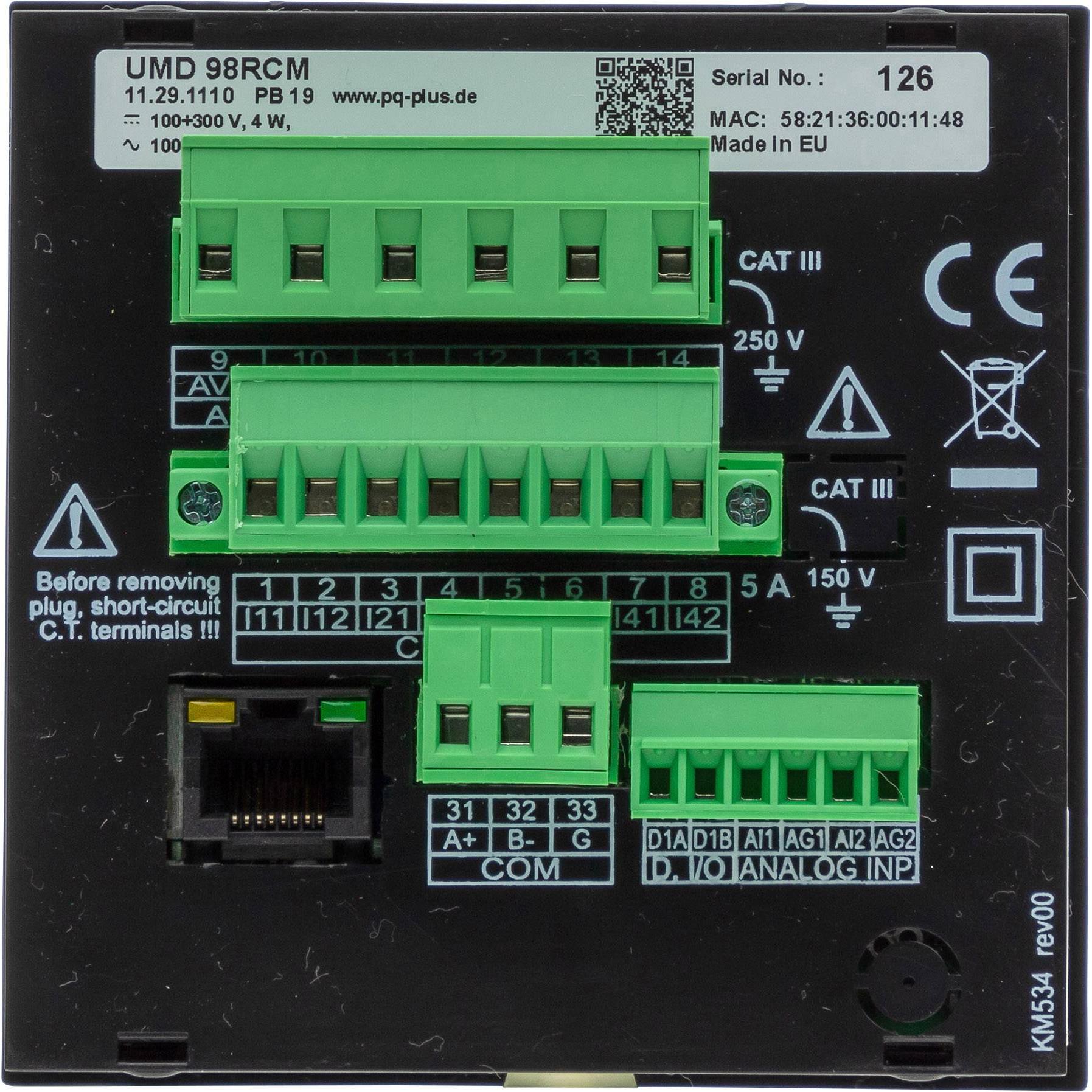

připojení:
napájecí napětí U: 110 - 250 V AC
příkon 8 VA / 4 W
kategorie přepětí CAT III/300 V
oblasti měření:
jmenovité napětí 8 - 660 V AC (400 V)
volitelně 20... .865 V (690)
přetížení 1,2 kV LN/1s
impedance 3,6 MOhm
vstupní signál x/1//5A; nadproudová 1,2x (max. 70 A / 1 s)
vzorkovací frekvence 25,6 kHz
PQ vyhodnocení: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
prostředí:
teplotní rozsah provozní T: -25 °C... 60 °C
teplotní rozsah skladovacích T: -40 °C... 85 °C
elektromagnetická kompatibilita:
vyzařování EN61000-4-2, -3, -4, -5, -6 až -11
záření EN 55011 tř. A, EN 55022 tř. A
ochrana: přední IP40; opt. IP54 , zadní straně IP20
rozměry
Šxvxh (mm) 96x96x80
EAN: 4053199982080
