Kód: c_2143163

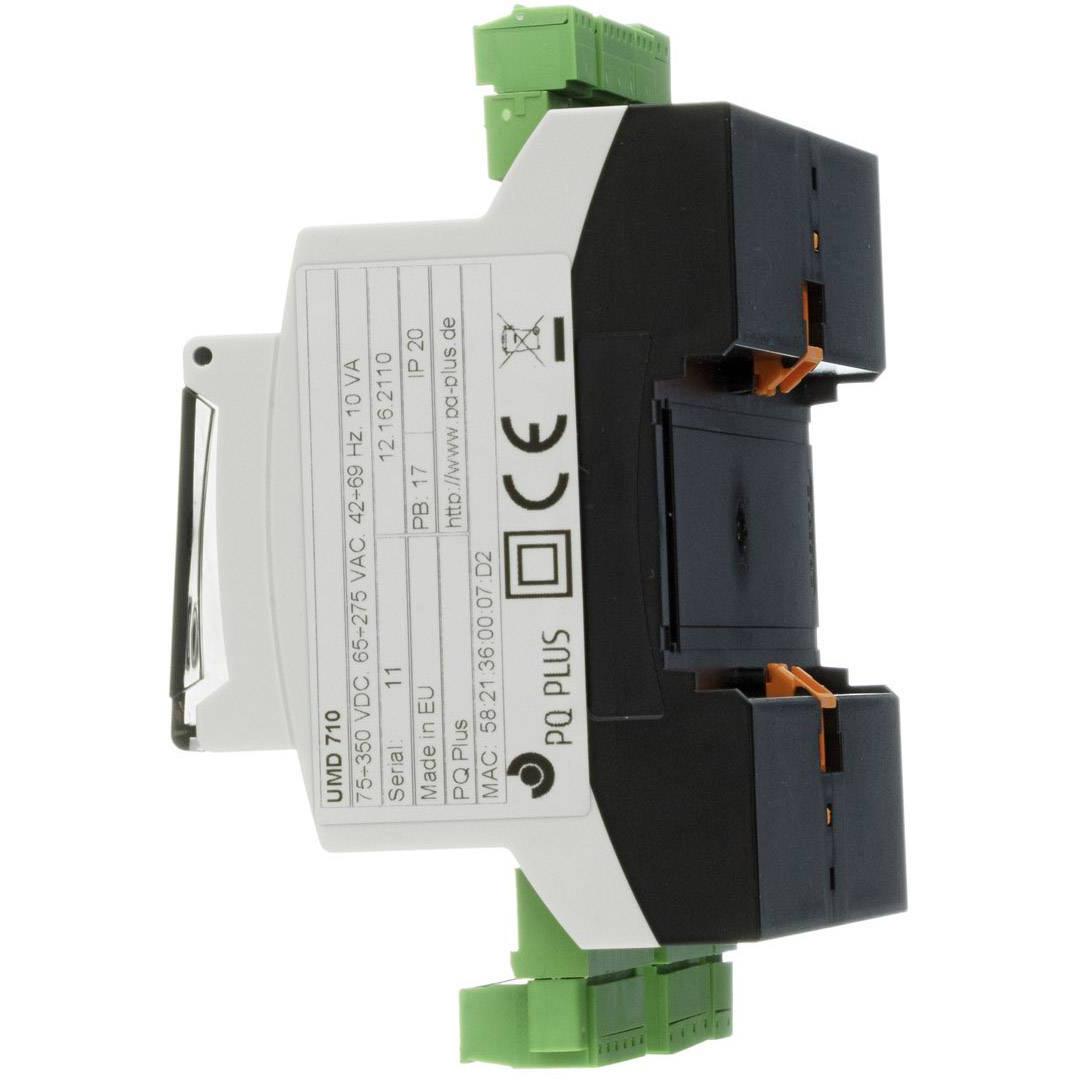

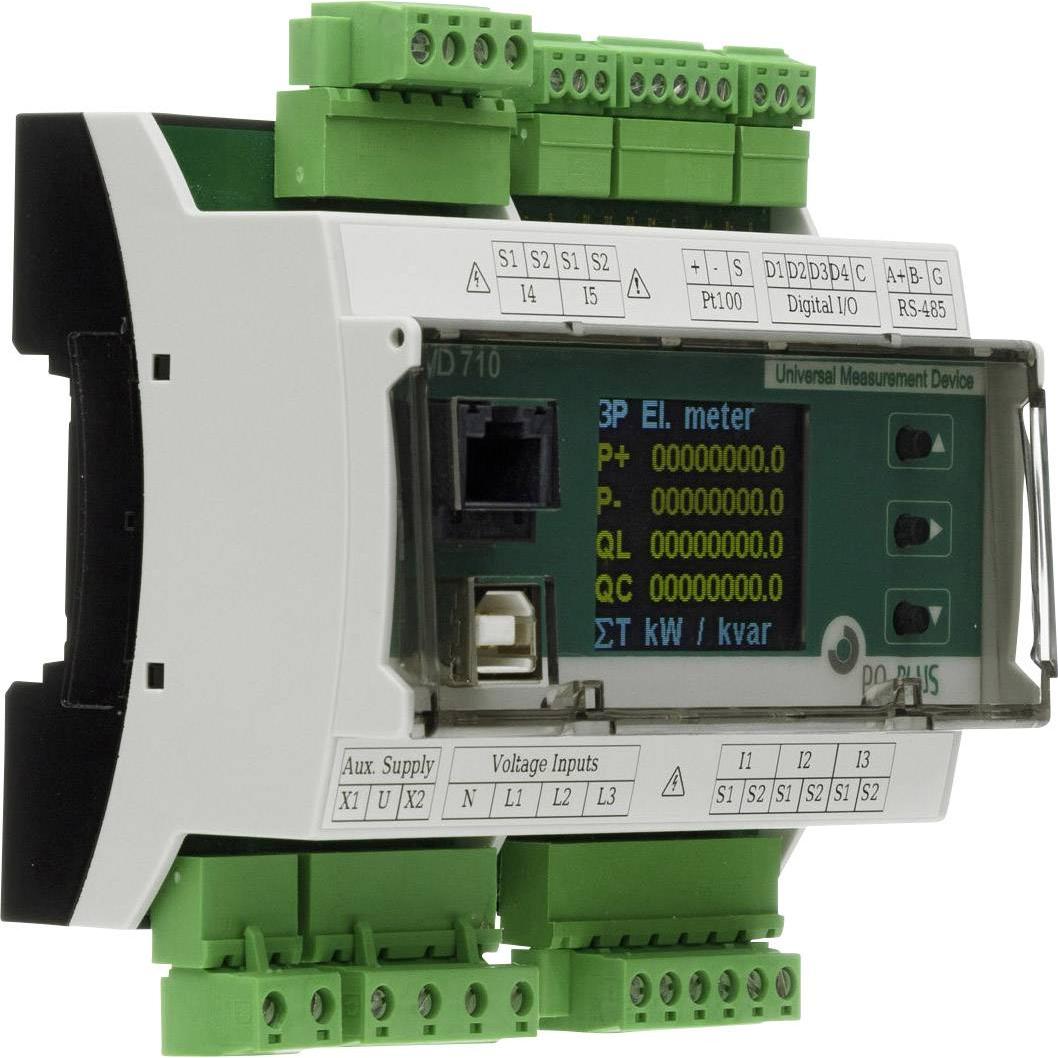

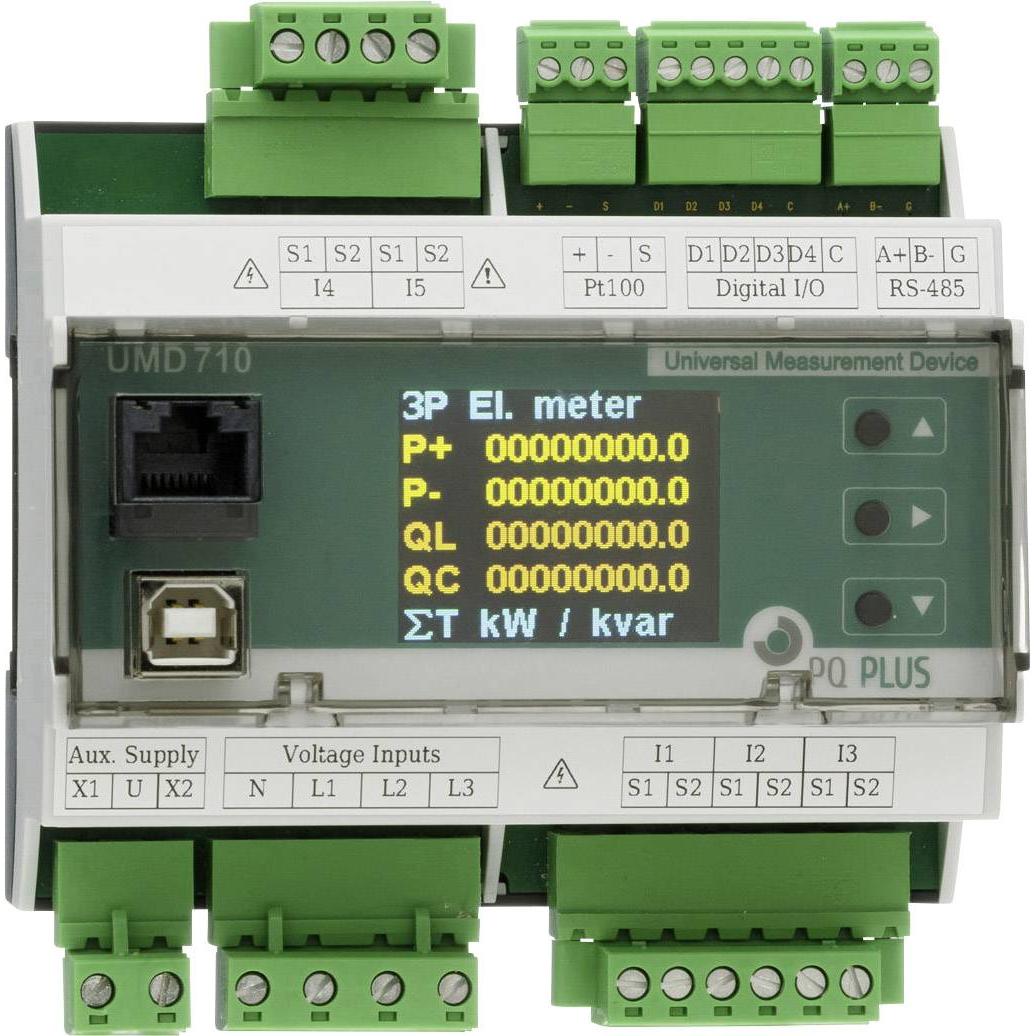

To UMD 710A je kompaktní špičkové kvality sítě měřicí přístroj pro montáž na DIN lištu. Měří 4-fázový proud a napětí s až 3 Tarifen v 4kvadrantové provoz ve třídě 0,05 a tím práci v třída 0,2 s, a všechny běžné síťové velikostí, např. harmonické oscilace do 128. Harmonické. Díky 5. Lze nepřetržitě měřit parazitní proudy Přístroj tvoří kvality sítě podle EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 a je podle třídy A. Má velkou 512 MB paměti. Přes rozhraní Ethernet lze přístroj přistupovat a přes spojenými webový server live naměřených hodnot pomocí webového prohlížeče. Tím jsou také internetové protokoly jako NTP einlesbar a lze SPS systémy a jednoduše systémy budov. Digitální vstupy/výstupy a sériové rozhraní RS485 jsou zabudovány. S firmware modul GO jsou funkcí osciloskopu pro proud a napětí aktivuje a spouštěcí signály pro mezní události. Softwarový modul PQ s A se kvality napětí nepřetržitě zaznamenat a vyhodnocovat.
Tento text byl přeložen strojově.
Parametry
Rozměry: (d x š x v) 58 x 107 x 90 mm
Vnější výška: 90 mm
Vnější délka: 58 mm
Vnější šířka: 107 mm
Krytí: IP20
Kategorie měření: CAT III 300 V
Vlastnosti vestavných měřicích přístrojů: barevný displej
Typ (výrobce): UMD 710A
Kategorie produktu: digitální měřič na DIN lištu
Obsah dodávky
UMD 710A
ENVIS Basic
Výhody
Měření:
napětí (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 tř. 0,05
proud IL1; IL2; IL3; ILN; Idiff tř. 0,05
výkon činný a jalový výkon import/export na fázi L1; L2; L3; pro tarif T1; T2; T3
činný výkon P1; P2; P3; PN; 3P import; Export tř. 0,1
jalový výkon Q1, Q2, Q3; QN; 3Q tř. 1
zdánlivý výkon S1; S2; S3; SN; 3S tř. 0,2
harmonické zkreslení výkon D1; D2; D3; DN
účiník cos φ PF1, PF2, PF3; PFN, PF, cos φ1, cos φ2, cos φ3 tř. 0,5
symetrii ano
vysílání napětí THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 tř. 1
vysílání proud THDI1; THDI2; THDI3; THDIN tř. 1
harmonický vždy pořádek 1. až 128. pro U/I
činitel harmonického zkreslení U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
frekvence 40... 70 Hz tř. 0,02
činná 4 kvadrantech měření Import / export na fázi; pro tarif; Celková tř. 0,2 s
jalovou 4 kvadrantech měření Import / export na fázi; pro tarif; celková tř. 2
míhání P st; P it tř. 2
datalogger:
paměť (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; stav I/O; energie činného a jalového výkonu import/export na fázi L1; L2; L3; Pro Tarif T1; T2; T3
poklesy napětí: PQ S
oszillogrammfunktion: GO
další funkce:
alarmy logická; mezní hodnoty pro/nedosažení
digitální I/O 4 digitální vstupy/výstupy 100 V AC/DC, 100 mA
teplotní 1x PT100
paměť 512 MB Flash
interval záznamu s; min; h; dny; měsíc; Rok
komunikace:
Modbus RS485; Ethernet 100 MBit/s; USB
připojení:
napájecí napětí U:65 - 275 V AC / 75 - 350 V/DC; U: 80 - 350 V DC
příkon 10 VA / 5 W
kategorie přepětí CAT III/300 V
oblasti měření:
jmenovité napětí 5..1470 V AC
přetížení 2,21 kV LN/1s 1300 V/AC U//N trvale
impedance 3,9 MOhm
vstupní signál X/1//5 A;
Nadproudová RCM 3x v (max. 70 A / 1 s)
vzorkovací frekvence 28,8 kHz
prostředí:
teplotní rozsah provozní T:-20 °C... 60 °C
teplotní rozsah skladování -30 °C... 88 °C T:
elektromagnetická kompatibilita:
vyzařování EN61000-4-2, -3, -4, -5, -6 až -11
záření EN 55011 tř. A, EN 55022 tř. A
stupeň krytí IP20,
rozměry:
Šxvxh (mm) 107x90x58
EAN: 4053199982042
