Kód: c_1672246

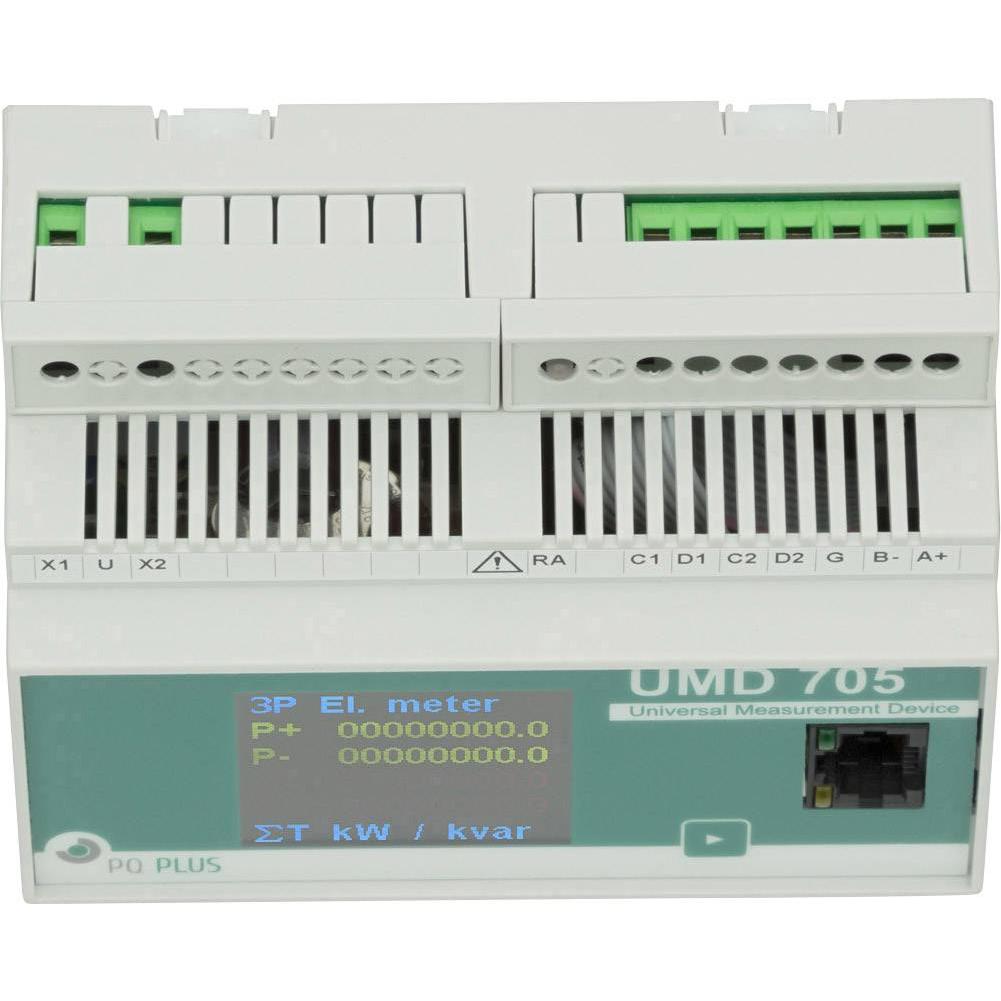

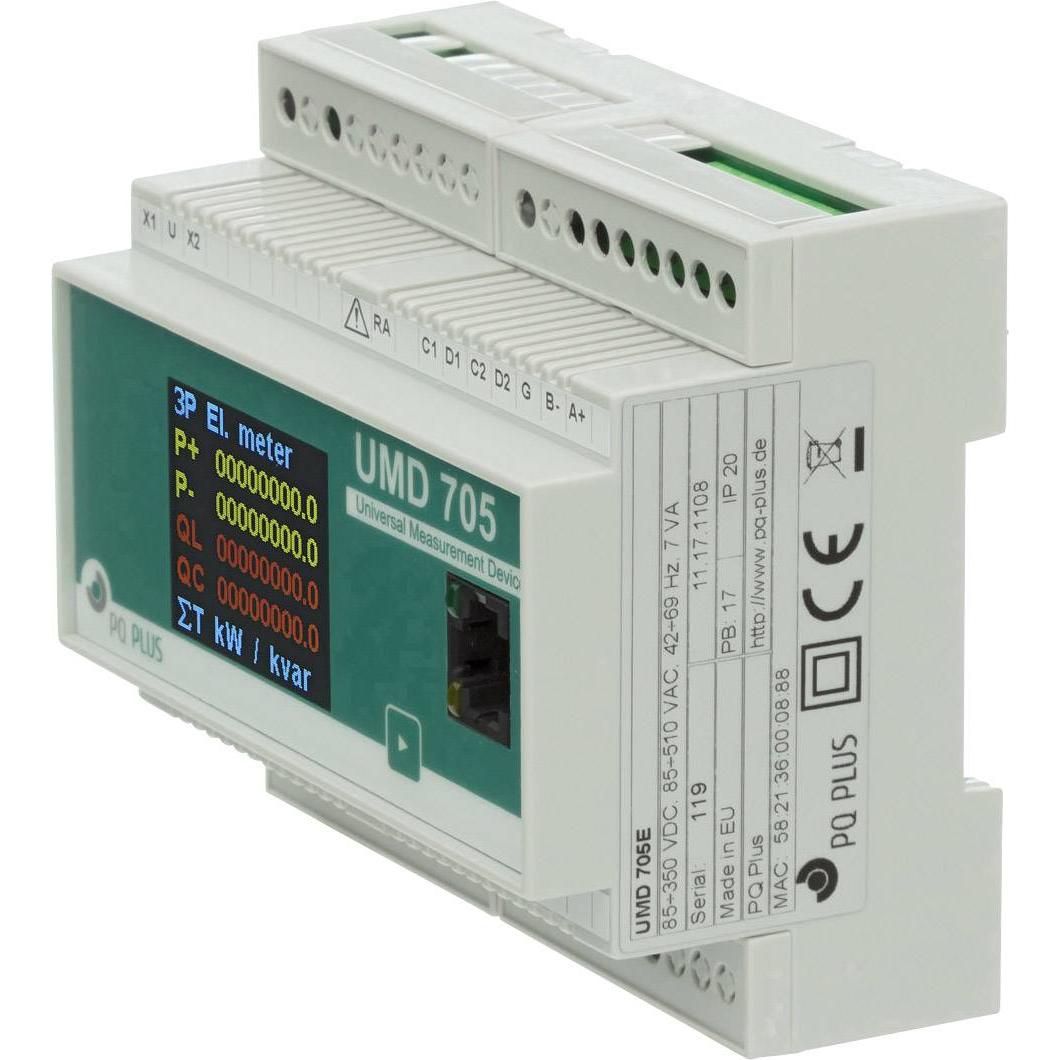

To UMD 705 je kompaktní měřicí přístroj kvality sítě s datalogger pro montáž na DIN lištu. Měří 3-fázový proud a napětí s až 3 Tarifen v 4kvadrantové napájení a práci v třída 0,2 s, a všechny běžné síťové velikostí, např. harmonické oscilace do 50. harmonické. Tvoří je volitelný kvality sítě podle EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 s PQ S firmware modul. Má velkou 512 MB paměti. Přes rozhraní Ethernet lze přístroj přistupovat a přes spojenými webový server live naměřených hodnot pomocí webového prohlížeče. Díky tomu je možné číst i internetové protokoly a snadno vytvářet spojení se systémy PLC a řízení budov. Digitální vstupy/výstupy a sériové rozhraní RS485 jsou zabudovány. To UMD 705 lze použít také jako Modbus Master pro uvazování až 31 Modbus Slaves síťové struktur. S volitelným firmware modul GO jsou funkcí osciloskopu pro proud a napětí aktivuje a spouštěcí signály pro mezní události.
Tento text byl přeložen strojově.
Parametry
Rozměry: (d x š x v) 58 x 105 x 90 mm
Vnější výška: 90 mm
Vnější délka: 58 mm
Vnější šířka: 105 mm
Technologie displeje: LCD
Krytí: IP20
Rozhraní (součástky): Ethernet · RS-485
Kategorie měření: CAT III 300 V
Vlastnosti vestavných měřicích přístrojů: barevný displej
Typ (výrobce): UMD 705E
Provozní napětí (min.): 180 V
Provozní napětí (max.): 280 V
Kategorie produktu: digitální měřič na DIN lištu
Obsah dodávky
UMD 705E
Energetický management software ENVIS.Basic
Konfigurační nástroj ENVIS.daq
Výhody
Měření:
Napětí (ULL; ULN): U1; U2; U3, U12; U23; U31 tř. 0,2
Proud IL1; IL2; IL3; tř. 0,5
Činný a jalový výkon import/export na fázi L1; L2; L3; pro tarif T1; T2; T3
Činný výkon: P1; P2; P3; 3P import; export; tř. 1
Jalový výkon: Q1, Q2, Q3; 3Q; tř. 1
Zdánlivý výkon: S1; S2 ; S3; 3S; tř. 1
Harmonické zkreslení výkon: D1; D2; D3;
Účiník cos φ ;: PF1, PF2, PF3, PF, cos φ1, cos phi2, cos φ3; tř. 0,5
Symetrii: ano
Vysílání napětí: THDU1; THDU2; THDU3; THDU12; THDU23; THDU31; tř. 2
Vysílání proud: THDI1; THDI2; THDI3; tř. 2
Harmonický vždy pořádek: 1. až 50. pro U/I
Činitel harmonického zkreslení: U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
Frekvence: 40... 70 Hz tř. 0,05
Činná: 4 kvadrantech měření Import / export na fázi; pro tarif; celková; tř. 0,5 s
Jalovou: 4 kvadrantech měření Import / export na fázi; pro tarif; celková; tř. 2
Míhání: PQ S
Datalogger:
Paměť 512MB (Flash): ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; stav I/O
Energie: Činná, jalová výkon import/export na fázi L1; L2; L3; pro tarif T1; T2; T3
Poklesy napětí: možnost: PQ S
Oszillogrammfunktion: možnost: GO
Další funkce:
Upozornění: logická; mezní hodnoty pro/nedosažení
I/O: 2 DIO's; 60 V/AC / 100 V DC, 300 mA;
Paměť: 512 MB Flash
Interval záznamu s; min; h; dny; měsíc; rok
Komunikace RS485 Modbus; Ethernet 100 MBit/s
Elektrické připojení:
Napájení: U:85 - 510 V AC / 85 - 350 V DC
Příkon: 7 VA / 3 W
Přepěťová kategorie: CAT III 300 V
Rozsah měření:
Jmenovité napětí: 180 - 280 V AC
Přetížení: 1,95 kV LN/1s
Impedance: 2,7 MOhm
Vstupní signál: X/1//5 A
Nadproudová: 1,2x (max. 70 A / 1 s)
Vzorkovací frekvence: 25,6 kHz
PQ vyhodnocení: možnost: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
Okolní podmínky:
Teplotní rozsah: provoz: -25 °C... 60 °C T
Teplotní rozsah: -40 °C... 85 °C:T
Elektromagnetická kompatibilita:
Vyzařování: EN 61000-4-2, -3, -4, -5, -6 až -11
Záření: EN 55011 tř. A, EN 55022 tř. A
EAN: 4053199531745
