Kód: et_1098

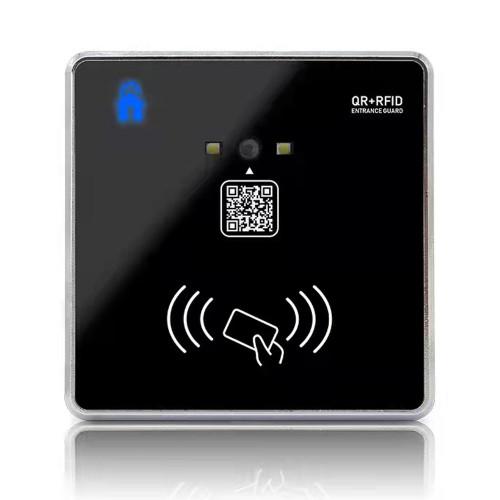

ZONEWAY R36C – povrchová QR a MIFARE čtečka pro moderní přístupové systémy ZONEWAY R36C je povrchová QR čtečka a čtečka bezkontaktních MIFARE karet a čipů na frekvenci 13,56MHz pro přístupové, docházkové a návštěvní systémy. Patří mezi systémové QR čtečky, které načtou identifikátor z displeje telefonu, vytištěné předlohy nebo MIFARE média a předají jej nadřazené řídicí jednotce přes Wiegand 26/34, RS485, RS232 nebo TTL. R36C je moderněji řešená alternativa ke čtečce QR-86 pro instalace, kde je požadována povrchová montáž, více možností integrace a snadné nastavení provozních funkcí. Vybrané parametry lze měnit načtením servisních QR kódů z návodu, bez zdlouhavého procházení konfiguračních nabídek. Důležité: R36C je systémová čtečka, nikoli samostatný dveřní kontrolér. Neobsahuje potvrzené relé pro přímé ovládání zámku ani vlastní databázi uživatelů. Rozhodnutí o povolení vstupu provádí připojená řídicí jednotka nebo software. Čtení QR kódů a MIFARE karet 13,56MHz v jednom čtecím bodu Stálí uživatelé mohou používat MIFARE kartu nebo čip, zatímco návštěvě lze předat QR kód v telefonu nebo na papíře. To zjednodušuje správu krátkodobých, jednorázových a návštěvních přístupů bez nutnosti vydávat každému fyzickou kartu. QR kódy z mobilního telefonu pro návštěvy a dočasné vstupy, vytištěné QR kódy pro recepce, vstupenky nebo pracovní průkazy, MIFARE / IC 13,56MHz pro běžné karty a přívěsky odpovídající technologie, obrazové dekódování QR a dalších podporovaných 1D/2D kódů, odezva pod 200 ms podle technické dokumentace. Rozhraní Wiegand, RS485, RS232 a TTL pro integraci čtečky Čtečku lze zapojit do systému pomocí rozhraní Wiegand 26/34, RS485, RS232 nebo TTL. Nejčastěji se používá Wiegand, kdy R36C předává identifikační data vstupu kompatibilního přístupového kontroléru prostřednictvím vodičů D0 a D1. Sériová rozhraní rozšiřují možnosti integrace do docházkových, návštěvních a vlastních řídicích systémů. Jak funguje USB HID a virtuální COM u QR čtečky R36C Po připojení k počítači přes USB může QR a MIFARE čtečka R36C pracovat ve dvou konfigurovatelných režimech: USB HID nebo virtuální COM port. Požadovaný režim se volí pomocí příslušného konfiguračního QR kódu. V režimu USB HID se čtečka chová jako virtuální klávesnice. Načtený obsah QR nebo čárového kódu automaticky zapíše do aktivního pole, ve kterém je umístěn kurzor. Pro běžné použití proto není nutná speciální obslužná aplikace. Připojte čtečku k USB portu počítače. Konfiguračním QR kódem zvolte režim USB HID a požadovaný formát výstupu. Umístěte kurzor do pole v prohlížeči, Excelu, skladovém programu, ERP nebo jiné aplikaci. Načtěte kód; jeho hodnota se automaticky vloží do aktivního pole. Podle nastavení lze za načtená data přidat také zakončovací znak, například ENTER. V režimu virtuální COM předává R36C načtená data přes sériovou komunikaci aplikaci, která pracuje s příslušným COM portem. QR nebo čárový kód → načtení čtečkou → převod na data → předání přes USB HID nebo virtuální COM. Nastavení QR a MIFARE čtečky R36C pomocí servisních QR kódů Provozní funkce čtečky lze nastavovat načtením konfiguračních QR kódů z návodu. Podle dokumentace lze volit například rychlost sériové komunikace 9600, 19200 nebo 115200 Bd, režim podsvícení, akustickou signalizaci, Wiegand 26/34 a způsob práce s kartou. K dispozici je také návrat do výchozího nastavení. Dokumentace popisuje rovněž konfigurační software pro úpravu výstupního formátu čísla karty, včetně desetinného a hexadecimálního zápisu, pořadí bajtů a délky výstupu. To je užitečné při připojení ke stávajícímu systému, který očekává konkrétní reprezentaci ID. Povrchová montáž přístupové čtečky R36C Plastové tělo z ABS má rozměry 86 × 86 × 24mm a je určeno pro povrchovou montáž. Čisté čelní provedení kombinuje optickou část pro čtení kódů, oblast RFID a světelnou i akustickou indikaci. Není deklarováno krytí IP, proto je třeba místo instalace zvolit s ohledem na skutečné podmínky prostředí. Jak QR a MIFARE čtečka R36C pracuje s identifikátory QR kód nebo MIFARE identifikátor → čtečka R36C → Wiegand / RS485 / RS232 / TTL → kontrolér nebo software → rozhodnutí o vstupu U QR kódu dokumentace uvádí orientační čtecí vzdálenost 0 až 20cm. Výsledek ovlivňuje velikost a kontrast kódu, jas displeje, kvalita tisku, okolní osvětlení a úhel vůči optice. U MIFARE média je dosah závislý na použité kartě nebo čipu a montážním prostředí; pro tuto variantu je jako konzervativní údaj uváděna vzdálenost do 3cm. Použití QR a MIFARE čteček v přístupových systémech vstupní dveře kanceláří a administrativních budov, bytové domy a společné prostory, recepce a návštěvní systémy, turnikety a vstupní brány s kompatibilním kontrolérem, docházkové a evidenční systémy, modernizace Wiegand systému o čtení QR kódů. Co ověřit před objednáním systémové QR čtečky Nadřazená jednotka musí podporovat zvolené rozhraní a datový formát WG / RS485 nebo RS232 či TTL. Tato varianta pracuje s technologií MIFARE / IC 13,56MHz; média používající jinou RFID frekvenci nejsou kompatibilní. Čtečka pouze předává identifikátor. Platnost QR kódu a oprávnění uživatele vyhodnocuje kontrolér nebo software. Pro přímé ovládání elektrického zámku je nutná odpovídající řídicí jednotka. Časté otázky k QR a MIFARE čtečce R36C Přečte QR čtečka R36C kód z telefonu i z papíru? Ano. Pro spolehlivé načtení použijte ostrý, kontrastní kód, dostatečný jas a kontrast displeje a omezte odlesky. Lze QR čtečku R36C připojit ke kontroléru s Wiegand vstupem? Ano, čtečka podporuje Wiegand 26/34. Kontrolér však musí umět zpracovat odpovídající výstupní formát WIEGAND. Ovládá přístupová čtečka R36C sama elektrický zámek? Ne jako běžná samostatná jednotka. R36C načte a odešle identifikátor; rozhodnutí a sepnutí zámku zajišťuje připojený kontrolér například s rozhraním WG.
