Kód: et_0327

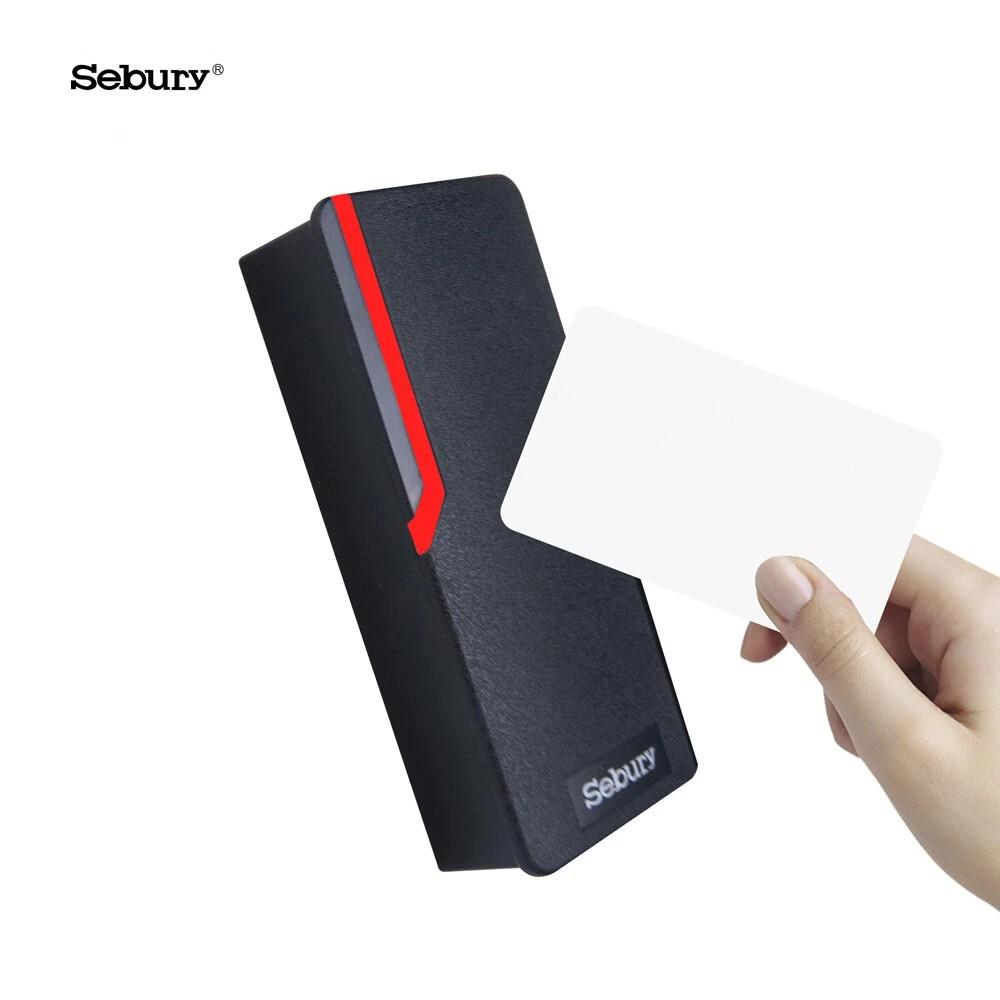

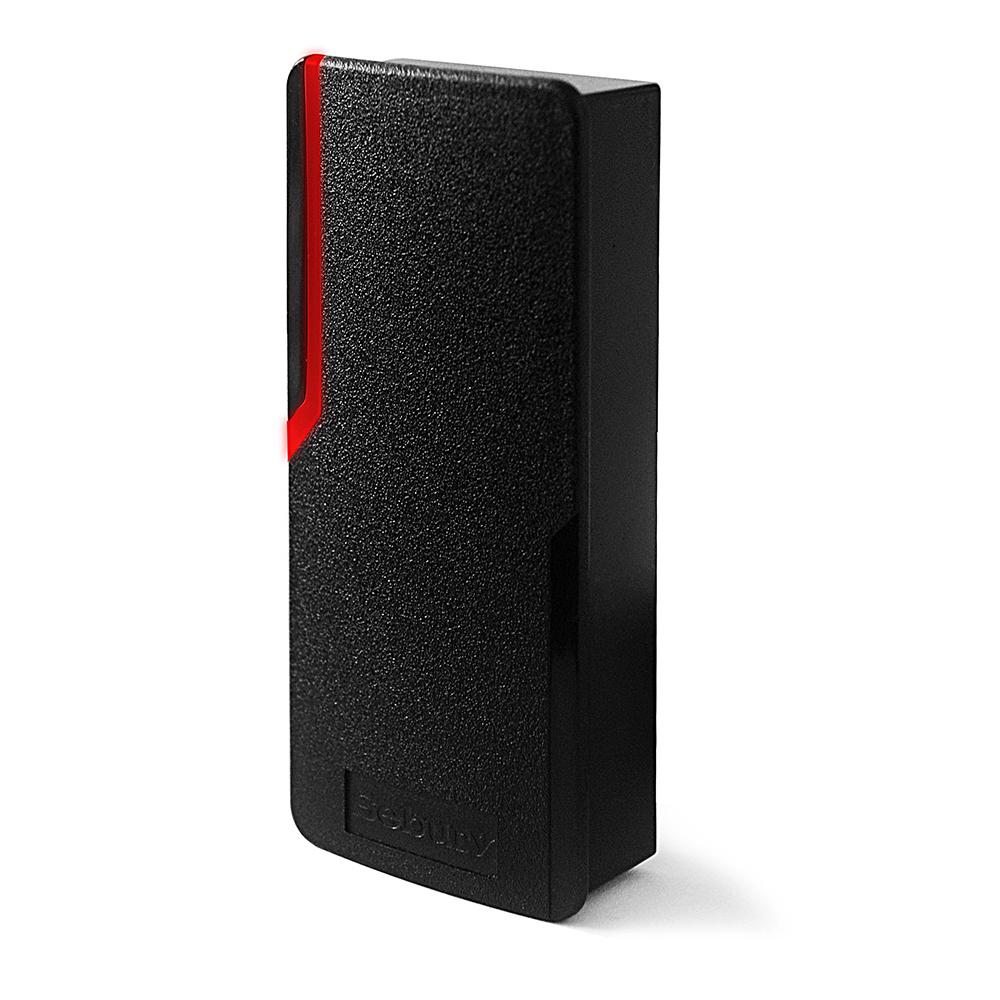

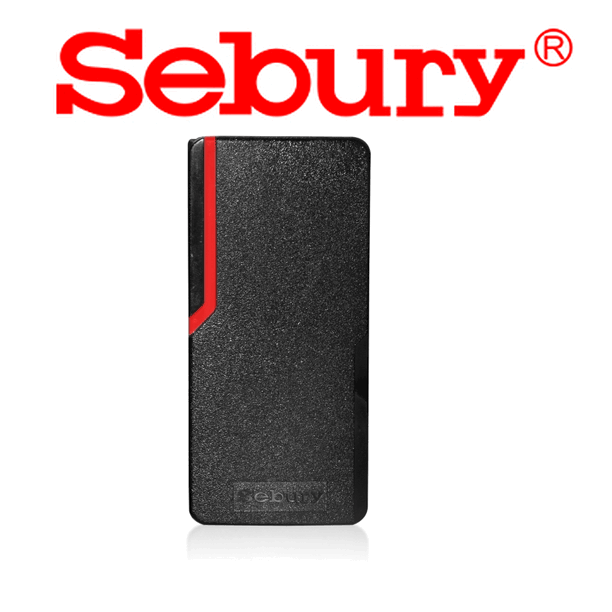

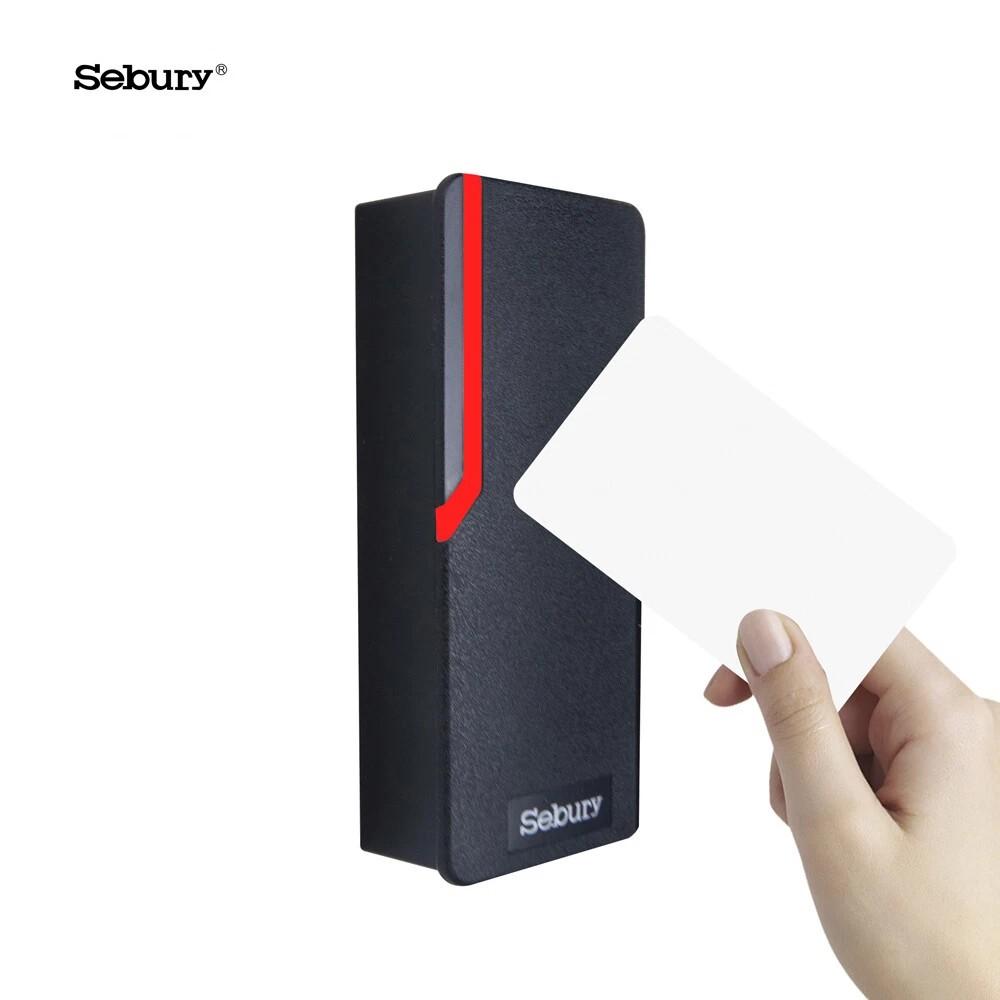

Podsvícená systémová čtečka Sebury R2 pro EM a HID karty Sebury R2 v provedení EM/HID je kompaktní externí RFID čtečka, která rozpoznává bezkontaktní karty EM 125 kHz i HID 125 kHz a předává jejich číslo nadřazenému kontroléru přes Wiegand 26. Dvě podporované technologie v jediném čtecím místě usnadňují modernizaci instalace, ve které se používají oba typy identifikátorů. Čtečka má matné černé plastové tělo, plně zalitou elektroniku, krytí IP65, optickou signalizaci a bzučák ovladatelný z řídicí jednotky. R2 je systémová čtečka bez vlastní databáze uživatelů a bez relé zámku. Citlivé rozhodování o oprávnění i samotné spínání dveří proto probíhá v kontroléru umístěném v chráněném prostoru. Toto uspořádání je vhodné pro centrálně spravované přístupové a docházkové systémy, kde je důležitá evidence událostí, jednotná správa oprávnění a možnost použít stejný typ čtečky na více dveřích. Hlavní přednosti R2 EM/HID Dvě technologie 125 kHz: jeden přesný model čte EM karty i HID proximity karty. Standardní Wiegand 26: snadné připojení k řídicí jednotce s odpovídajícím vstupem D0/D1. Řízení LED a bzučáku: kontrolér může čtečce vracet zřetelnou optickou a akustickou odezvu. IP65 a plně zalitá elektronika: provedení pro vnitřní i správně provedenou venkovní montáž. Kompaktní rozměry 103 × 48 × 23 mm: čtečka neruší vzhled vstupu a vejde se i na užší podklad. Nízký klidový odběr: nejvýše 30 mA při napájení 12 V DC. Čtecí dosah od přibližně 50 mm: údaj výrobce platí pro vhodnou kartu a testovací podmínky. Přesná hardwarová varianta R2-H EM Výrobce tuto kombinovanou verzi aktuálně označuje jako R2-H EM; ve starším manuálu se objevuje také zápis R2-E H a v obchodním názvu R2 EM/HID. Všechny tyto zápisy zde označují konkrétní 125kHz provedení určené současně pro EM a HID karty. Dodávaná varianta odpovídá provedení R2-H EM a EAN 8595694000983. Nejde o variantu MIFARE Shodné pouzdro se používá pro několik variant rodiny R2, ale osazená čtecí elektronika se liší. Tento kus nečte MIFARE, IC ani CPU karty na 13,56 MHz. Pro takové identifikátory je určena samostatná varianta R2-M. Při výběru se proto neřiďte pouze fotografií nebo tvarem krytu, ale vždy zkontrolujte označení, frekvenci, typ karty a EAN. Proč je dvojí podpora EM/HID praktická Ve starších i postupně rozšiřovaných instalacích se mohou vedle sebe vyskytovat EM a HID proximity identifikátory na stejné pracovní frekvenci 125 kHz. R2-H EM dovoluje zachovat jeden vzhled čtecího místa a současně přijímat oba podporované typy. Oprávnění konkrétních karet však nadále určuje databáze připojeného kontroléru. Systémové řešení bez relé v dosahu dveří Po přiložení karty R2 načte její identifikační číslo a odešle datový rámec po vodičích D0 a D1. Kontrolér porovná přijatá data s oprávněními, časovými plány a dalšími pravidly a teprve potom sepne relé zámku. Samotná čtečka tedy neotevírá dveře a neprogramují se do ní uživatelé. Co musí zajistit nadřazený kontrolér Řídicí jednotka musí mít Wiegand vstup, napájení 12 V DC se společnou zemí a musí být nastavena na stejný formát dat. Do kontroléru se připojuje elektrický zámek, dveřní kontakt, odchodové tlačítko a případné bezpečnostní prvky. Před montáží ověřte, jak kontrolér interpretuje facility code a číslo karty, protože stejné fyzické médium může být v různých systémech zobrazeno odlišně. Vstupní i výstupní čtecí místo R2 lze použít z jedné nebo z obou stran dveří, pokud kontrolér podporuje potřebný počet vstupů a logiku průchodu. Pro obousměrně evidovaný vstup je vhodné předem navrhnout kabeláž, napájecí rezervu a pravidla antipassbacku na úrovni řídicího systému. Čtečka sama tuto logiku nevykonává. Wiegand 26 a konfigurované formáty 26–37 bitů Standardní skladové provedení používá Wiegand 26. Výrobce uvádí také jiné délky od 26 do 37 bitů, ty však představují odpovídajícím způsobem vyrobenou nebo nakonfigurovanou variantu. Nelze automaticky předpokládat, že běžný kus umožní změnu formátu v terénu. Pro tento EAN proto počítejte s Wiegand 26, není-li před objednáním písemně potvrzeno jinak. Zapojení šesti vodičů červený: +12 V DC, černý: GND, společná zem, zelený: Wiegand D0, bílý: Wiegand D1, hnědý: externí řízení zelené LED, žlutý: externí řízení bzučáku. Manuál doporučuje stabilní lineární napájecí zdroj a samostatné, spolehlivé propojení země. D0 a D1 veďte společně se zemí mimo silové vodiče zámku a zdroje rušení. U delších tras ověřte doporučení výrobce kontroléru, průřez vodičů i úbytek napětí přímo na svorkách čtečky. Optická a akustická odezva Vestavěná LED a bzučák dávají uživateli okamžitou zpětnou vazbu u dveří. Stažením vstupu LED do nízké úrovně řídicí jednotka přepne signalizaci na zelenou. Nízká úroveň na vodiči BZ aktivuje bzučák; podle manuálu se vrátí do běžného stavu po návratu signálu do vysoké úrovně nebo nejpozději po 30 sekundách. Konkrétní význam barev a tónů nastavuje připojený systém. Čtení EM a HID identifikátorů R2-H EM pracuje na 125 kHz a výrobce pro EM i HID uvádí čtecí vzdálenost přibližně od 50 mm. Skutečná vzdálenost závisí na rozměru a kvalitě antény v kartě nebo přívěsku, orientaci identifikátoru, napájení, montážním podkladu a elektromagnetickém okolí. Kov těsně za čtečkou může dosah zmenšit, proto je vhodné místo před definitivním vrtáním prakticky vyzkoušet. Frekvence není jediným kritériem kompatibility Označení 125 kHz samo o sobě nezaručuje, že čtečka načte každý nízkofrekvenční čip. Tento výrobek je určen pro EM a HID proximity identifikátory podporované výrobcem. Následně musí být jejich výstupní číslo i Wiegand rámec správně zpracován kontrolérem. U existujících karet doporučujeme otestovat konkrétní vzorek před osazením celé budovy. IP65, plně zalité provedení a montáž Elektronika je zalitá a výrobce uvádí krytí IP65. Čtečka tak odolává prachu a tryskající vodě, není však určená k trvalému ponoření. Venkovní spolehlivost závisí také na utěsnění kabelového průchodu, ochraně spoje, rovnosti podkladu a vytvoření odkapové trasy. Spojovací místo doporučujeme umístit do chráněného prostoru nebo vhodné instalační krabice. Provozní podmínky Aktuální údaje výrobce pro R2-H EM uvádějí pracovní teplotu -40 až +60 °C a relativní vlhkost 0–95 % bez kondenzace. Napájení je 12 V DC ±10 % a klidový proud nepřekračuje 30 mA. Zámek se nenapájí přes čtečku; jeho odběr musí samostatně pokrýt zdroj a relé kontroléru. Rozměrový a montážní výkres Přiložený výkres pomáhá rozměřit zadní kryt, vrtané body a průchod kabelu. Před vrtáním vždy porovnejte výkres s fyzickým kusem a ověřte, že za podkladem nevede skryté vedení. Kde se Sebury R2 EM/HID osvědčí Čtečka je vhodná pro kanceláře, bytové domy, sklady, výrobní provozy, školy, ubytovací zařízení i technické vstupy. Dobrou volbou je zejména tam, kde potřebujete jednotný černý design, venkovní krytí a současnou podporu EM i HID karet, ale rozhodovací elektroniku chcete bezpečně ukrýt uvnitř objektu. Kontrolní seznam před objednáním požadujete kombinovanou 125kHz variantu R2-H EM, EAN 8595694000983, vaše identifikátory jsou typu EM nebo HID proximity, nikoli MIFARE 13,56 MHz, kontrolér přijímá Wiegand 26 a správně interpretuje číslo karty, systém poskytuje stabilních 12 V DC a společnou zem, relé zámku a databázi uživatelů zajišťuje nadřazená jednotka, montážní místo umožňuje utěsnit kabelový průchod a neomezuje čtecí dosah kovem. Časté otázky Čte R2 současně EM i HID? Ano, tento konkrétní výrobek je kombinované provedení R2-H EM pro oba typy 125kHz karet. Každou používanou kartu musí zároveň podporovat připojený kontrolér. Podporuje MIFARE nebo NFC? Ne. MIFARE, IC, CPU a běžné NFC identifikátory pracují v této rodině na 13,56 MHz a vyžadují jinou variantu čtečky. Lze k R2 připojit zámek přímo? Ne. R2 nemá relé ani lokální databázi. Zámek, odchodové tlačítko a dveřní kontakt patří do řídicí jednotky. Je čtečka vhodná pro venkovní instalaci? Ano, výrobce uvádí IP65 a plně zalitou elektroniku. Kabel, spoj a prostup konstrukcí musí být utěsněné a chráněné stejně pečlivě jako samotné zařízení. Mohu změnit Wiegand 26 na Wiegand 34? Jiné formáty v rozsahu 26–37 bitů výrobce nabízí jako konfigurované varianty. U standardního kusu s tím nepočítejte bez předchozího ověření. Jak poznám správnou verzi? Kontrolujte štítek, označení R2-H EM nebo R2 EM/HID a EAN 8595694000983. Vzhled pouzdra sám o sobě nestačí, protože jej sdílí více frekvenčních verzí. Obsah balení 1× systémová čtečka Sebury R2 EM/HID, 1× uživatelský manuál, 2× hmoždinka a 2× samořezný upevňovací šroub. Originální dokumentace výrobce Originální katalog a manuály výrobce SEBURY ke stažení
