Průtokoměr má rozsah měření ±32 m/s. S přesností ±1,5 % v. MW. Při průměru trubky DN ≥ 50, ±3,5 % naměřené hodnoty. Při průměru trubky DN 50 a reprodukovatelnosti ±0,5 % naměřené hodnoty. Je průtokoměr velmi přesný. Pro instalaci senzorů průtokoměru je k dispozici instalační pomůcka. Při podpoře instalace se graficky zobrazí kvalita signálu z průtokoměru. Navíc se graficky zobrazí, zda jsou snímače umístěny ve správné vzdálenosti od průtokoměru. K provedení měření průtoku průtokoměrem se po zadání specifikace na trubce a Medium zobrazí rychlost toku, objemový průtok a objem. Při zobrazení naměřených hodnot je k dispozici u průtokoměru nejrůznější jednotky. Například: M³, l, gal, igl, Mgll, cf, bal, ib a zdí.
Během měření je možné zaznamenávat naměřené hodnoty pomocí funkce dataloggeru u ultrazvukového průtokoměru. Přitom lze nastavit podmínky pro nastartování a zastavení a interval ukládání od 1 s do 12 hodin u průtokoměru. Paměťový bod obsahuje u průtokoměru jednou všechny měřené veličiny. Naměřené hodnoty se ukládají na velkou 32 GB GB uloženou v ultrazvukoměru. Pomocí ultrazvukového průtokoměru lze uložit až 10 milionů měřicích bodů.
Pomocí volitelného softwaru lze načíst zaznamenané hodnoty z průtokoměru. Pro analýzu lze naměřené hodnoty zobrazit pomocí měřiče průtoku ve formě tabulky nebo grafu. Pro další zpracování naměřených hodnot z průtokoměru je lze exportovat do formátu souboru .csv. Alternativně lze pomocí softwaru vytvářet report ve formátu PDF. Pro usnadnění ovládání lze průtokoměr nastavit pomocí softwaru. Software umožňuje živý náhled naměřených hodnot z ultrazvukového průtokoměru.
Pro stanovení množství tepla průtokoměrem jsou zapotřebí dvě termočlánky. Tyto jsou k dispozici u PCE-TDS 200+. Oba termočlánky průtokoměru se připojí k přednímu a zpětnému toku potrubního systému. Pomocí rozdílu teplot a naměřeného průtoku může průtokoměr určit množství tepla. V případě potřeby může průtokoměr vypočítat a zobrazit náklady současně, během měření, na jednotku tepelné energie. Proto se průtokoměr používá například při kontrole otopného systému.

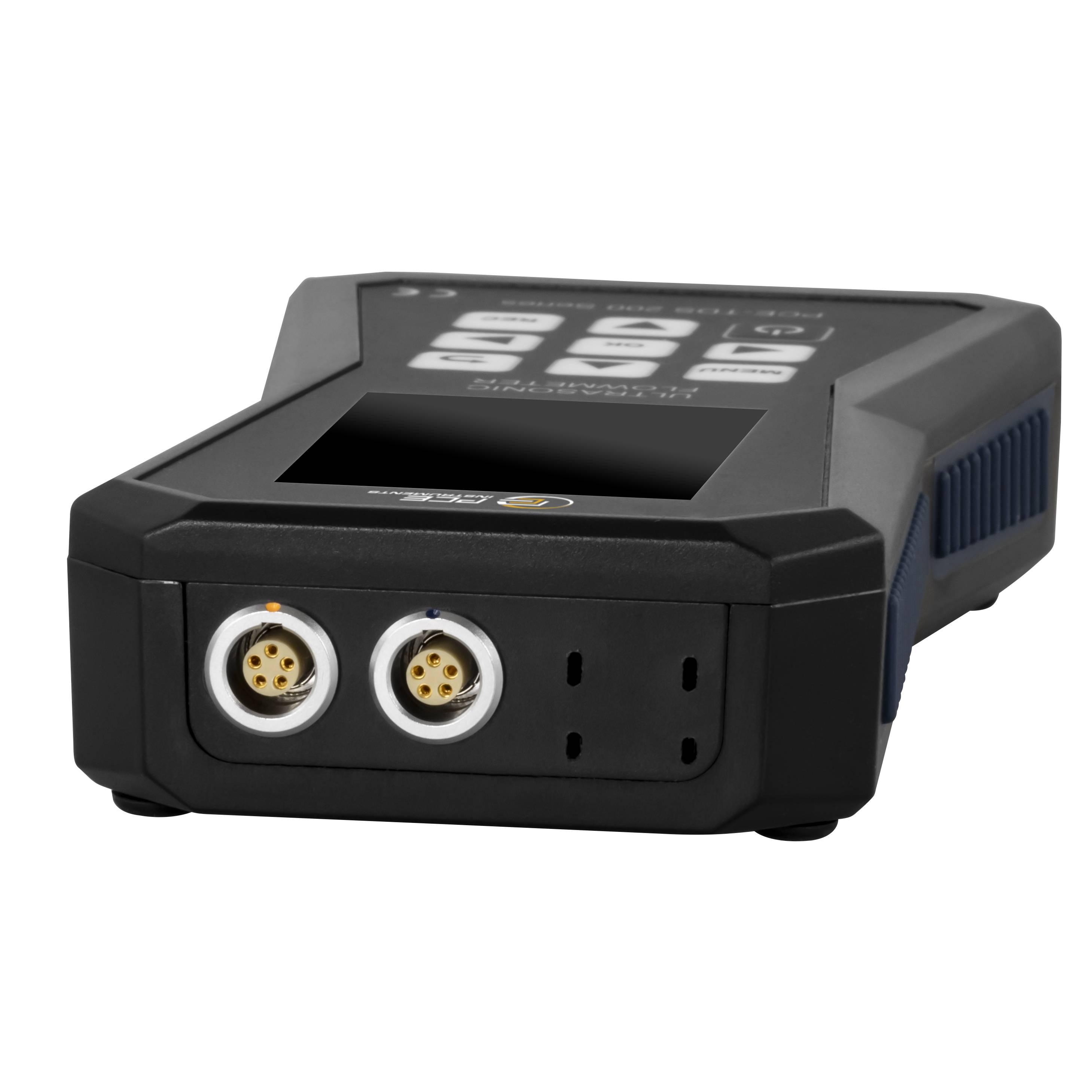

Barevný LCD displej ultrazvukového průtokoměru o velikosti 2,8“ je dobře čitelný. Průtokoměr lze volitelně připojit k kalibračním certifikátu ISO nebo DAkkS.

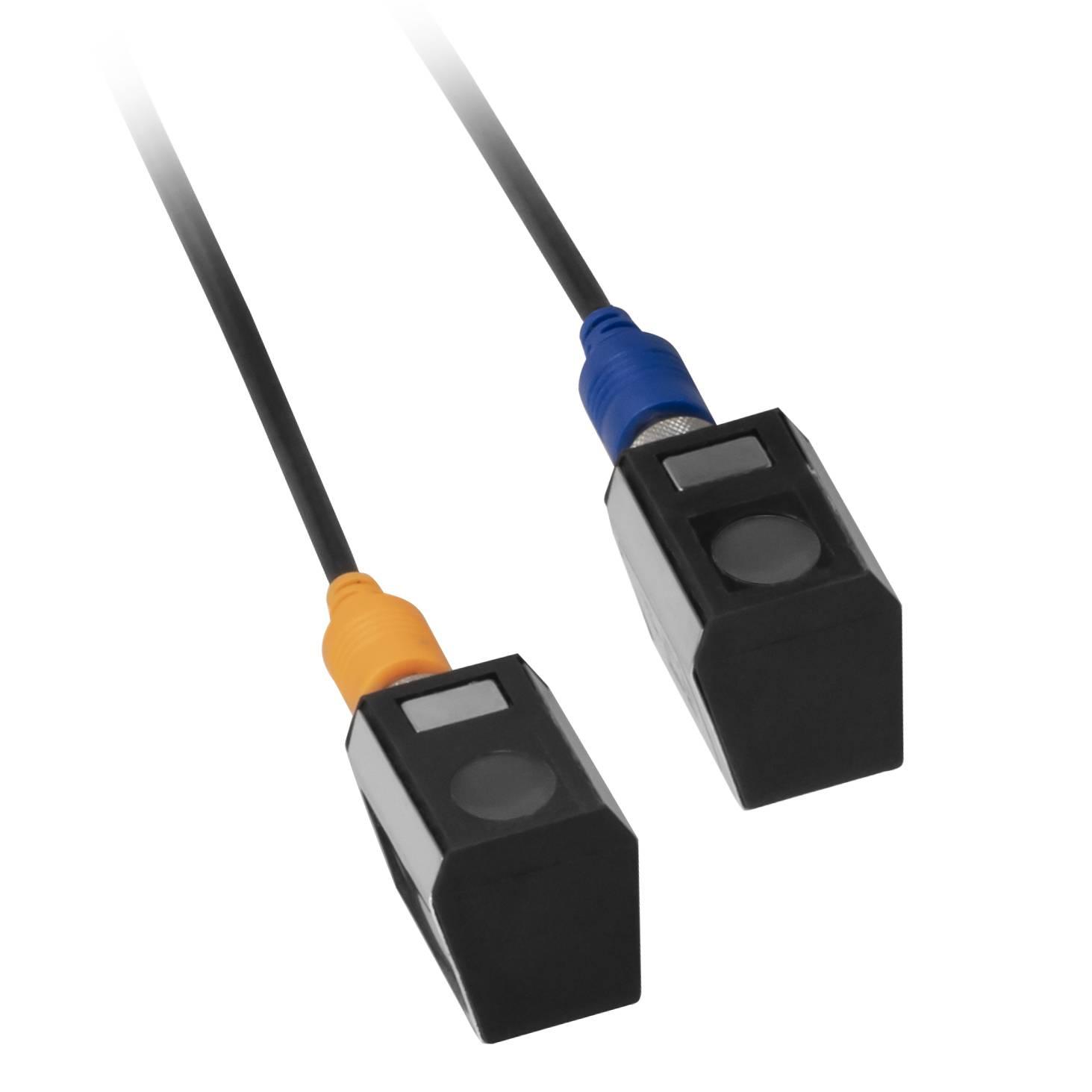

PCE TDS 200 S SENZOR
Pár malých senzorů pro průměr potrubí DN 15 … 100 / 20 … 108 mm. Hodí se pro obzvláště malé trubky. Snímače mají mimořádně malé rozměry 45 x 30 x 30 mm a teplotní odolnost od -30 … 160 °C. Díky magnetům na spodní straně lze čidla připevnit na železné kovy. Kromě toho lze čidla k ultrazvukoměru připojit k trubce pomocí odpojitelné stahovací pásky.

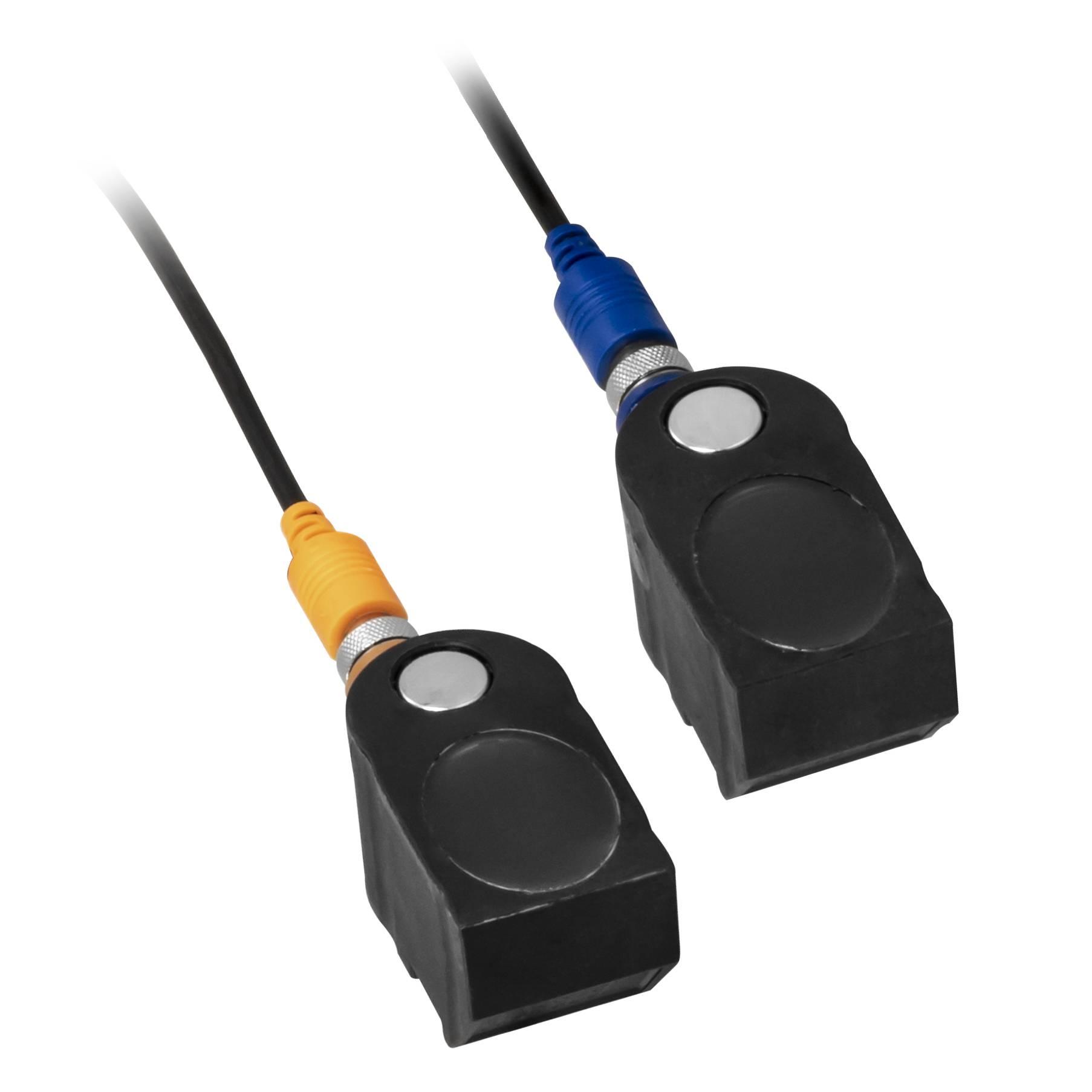

PCE TDS 200 M SENZOR
Střední pár snímačů pro průměr potrubí DN 50 … 700 / 57 … 720 mm. Vhodný pro měření průtoku na středně velkých trubkách. Pomocí zabudovaných magnetů na čidlech k ultrazvukoměru je možno připevnit i na trubky s obsahem železa. Alternativně mohou být na trubku namontovány senzory s rozebratelnými stahovacími páskami. Teplotní odolnost je mezi -30 … 160 °C.
PCE TDS 200 L SENZOR
Velký pár senzorů pro průměr potrubí DN 300... 6000. Tento pár senzorů je vhodný pro velké trubky. Senzory lze připevnit k ultrazvukoměru pomocí odpojitelné stahovací pásky. Díky zabudovaným magnetům lze připojit čidla na potrubí a kov s obsahem železa. Senzory mají rozměry 91 x 52 x 44 mm.
Tento text byl přeložen strojově.
Parametry
Délka kabelu: 5 m
Množství: 1 ks
Rozměry: (d x š x v) 165 x 32 x 85 mm
Barva pouzdra: černá
Vnější výška: 85 mm
Vnější délka: 165 mm
Vnější šířka: 32 mm
Měřicí rozsah: 0 - 32 m/s
Krytí: IP52
Materiál pouzdra: polystyren (EPS) · plnoplastové · guma · polymer · plast · PTFE · plast pokovený
Připojení (senzory): kabelová průchodka
Typ balení součástek: Box
Vlastnosti materiálu: galvanizováno zinkem · nerezové
Výstupy (senzory): analogové napětí · analogový · dvoudrát
Vlastnosti senzoru: s krytem · Připojovací kryt s 2 kabelovými šrouby · Připojovací kryt s 2 konektory
Typ (výrobce): PCE-TDS 200+ SML
Měřicí přesnost: 1.5 %
měřicí rozsah: 32 m/s
Min. měřicí rozsah: 0 m/s
Jmenovitý průměr: 108 mm
Reakční doba: 1 s
Provozní napětí: 5 V
Provozní napětí (min.): 5 V
Provozní napětí (rozsah): 5 V
Provozní napětí (max.): 5 V
Splňuje RoHS: ano
Teplota média (max.): 160 °C
Teplota média (min.): -30 °C
Provozní teplota (max.): 65 °C
Provozní teplota (min.): -20 °C
Hmotnost: 255 g
Kategorie produktu: ultrazvukový senzor
Obsah dodávky

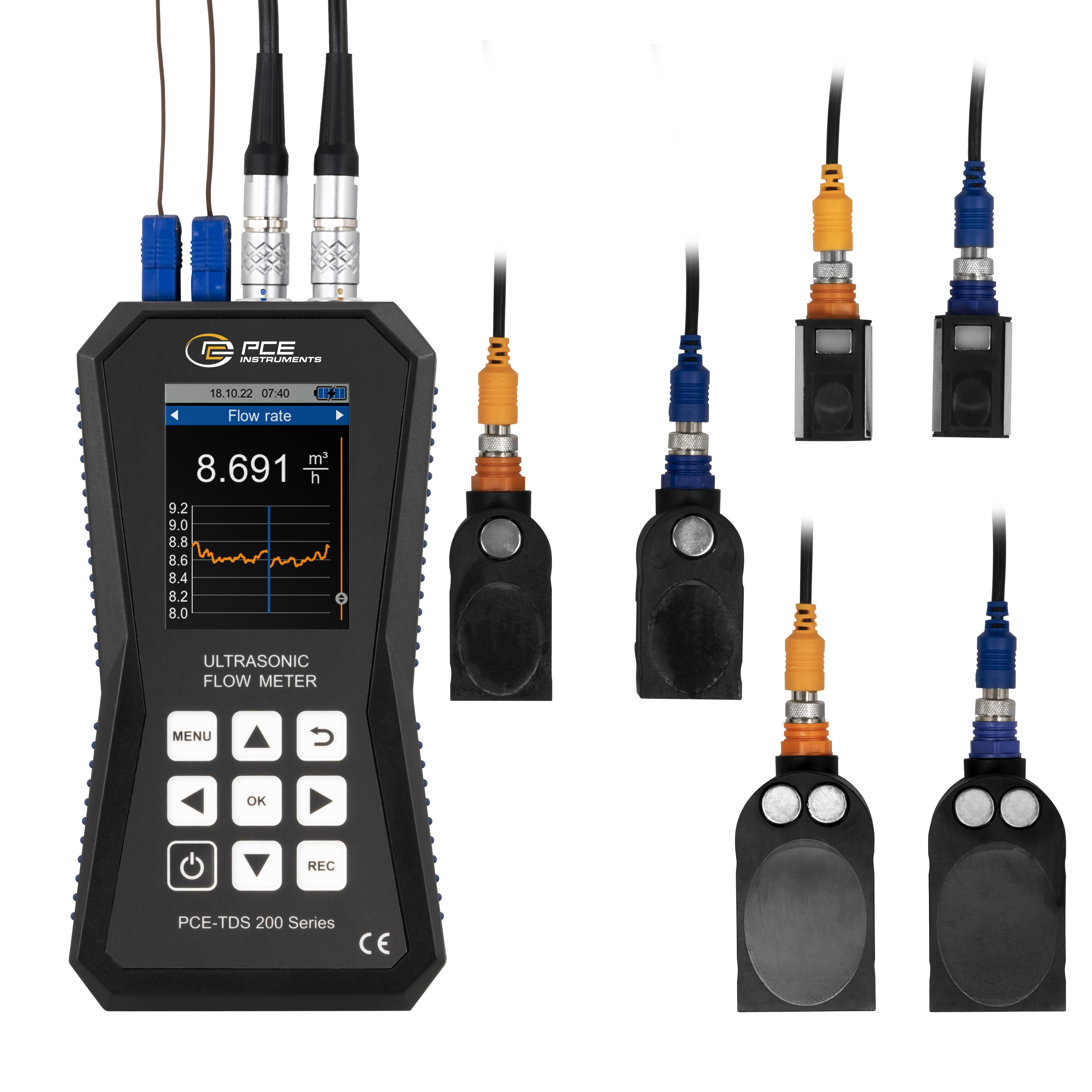

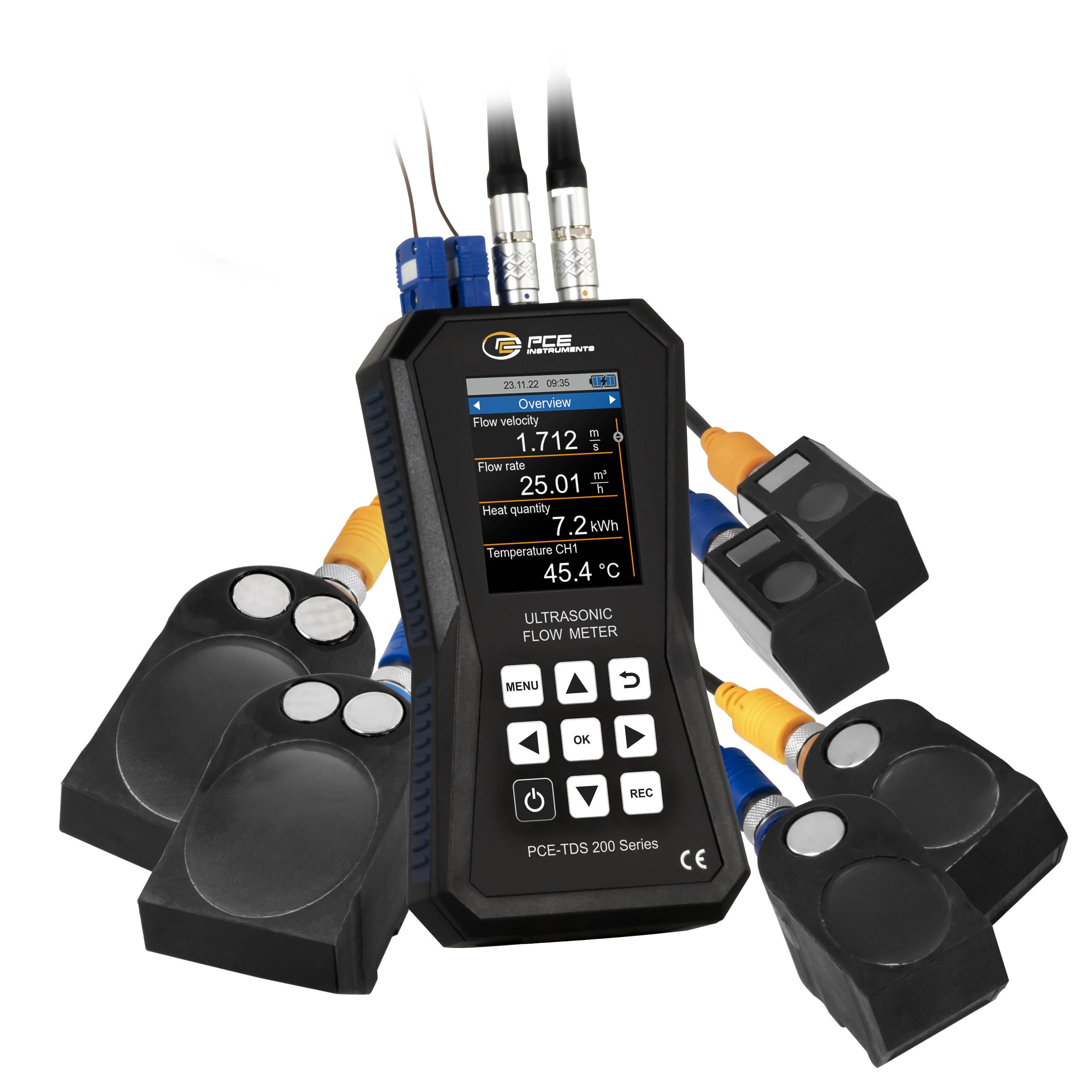

1x ultrazvukový průtokoměr PCE-TDS 200+ SML
1x průtokové senzory PCE-TDS 200 s SENZOR (pár)
1x průtokové senzory PCE-TDS 200 M SENZOR (pár)
1x průtokové senzory PCE-TDS 200 L SENZOR (pár)
2x teplotní senzor TF-RA330
2x 5 m propojovací kabel
2x rozpojitelná stahovací páska
1x síťový adaptér
1x kabel USB-C
1x ultrazvukový kontaktní gel
1x měřicí pásmo PCE
1x plastový kufřík
.
Výhody
Průtokoměr s pamětí 32 GB.
Rozsah měření ± 32 m/s.
Reprodukovatelnost ±0,5 % naměřené hodnoty
Různé měřicí sondy
Mezní hodnoty alarmu
LCD displej 2,8
Pro všechna média
Volitelně s kalibračním certifikátem DAkkS nebo ISO
