Kód: c_2813684

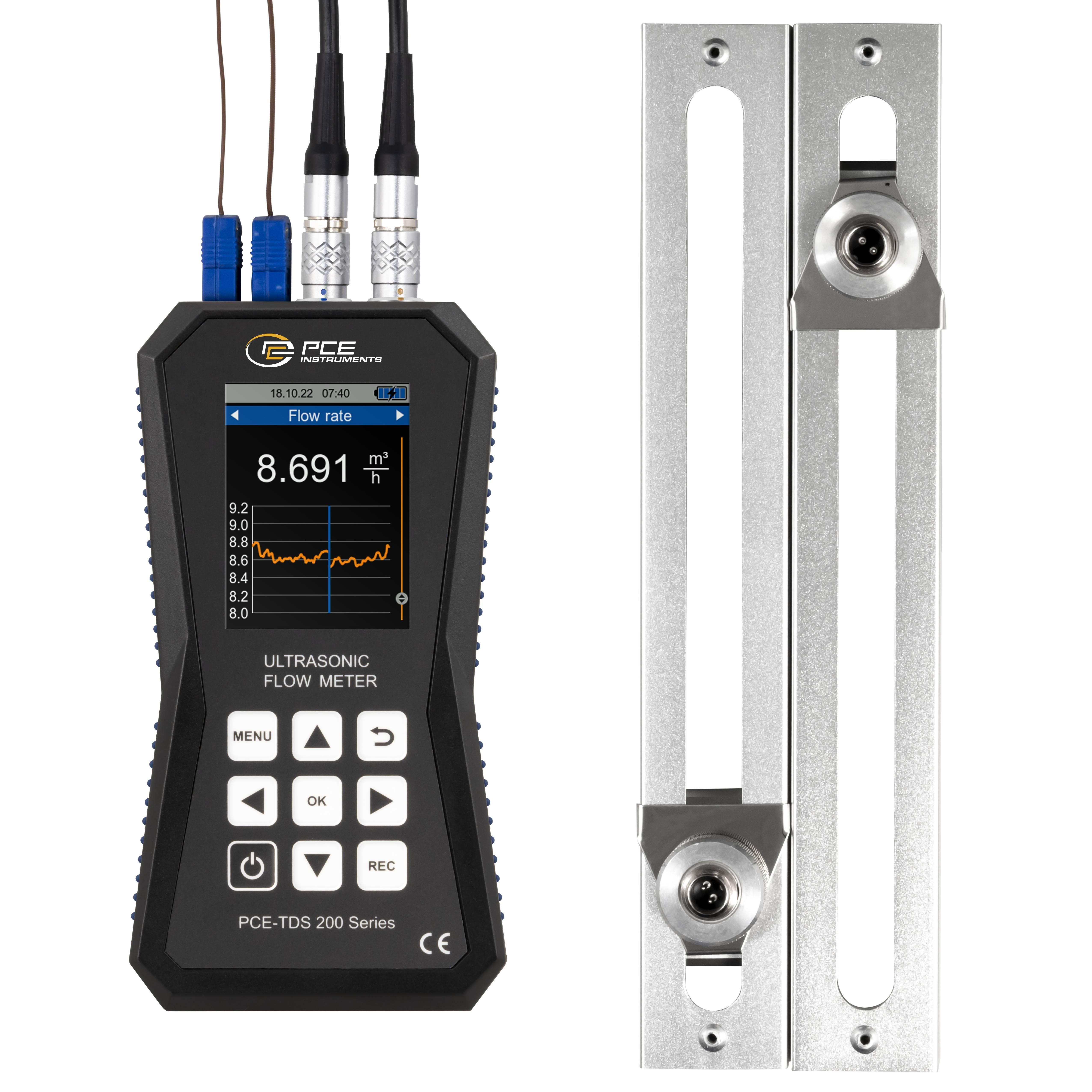

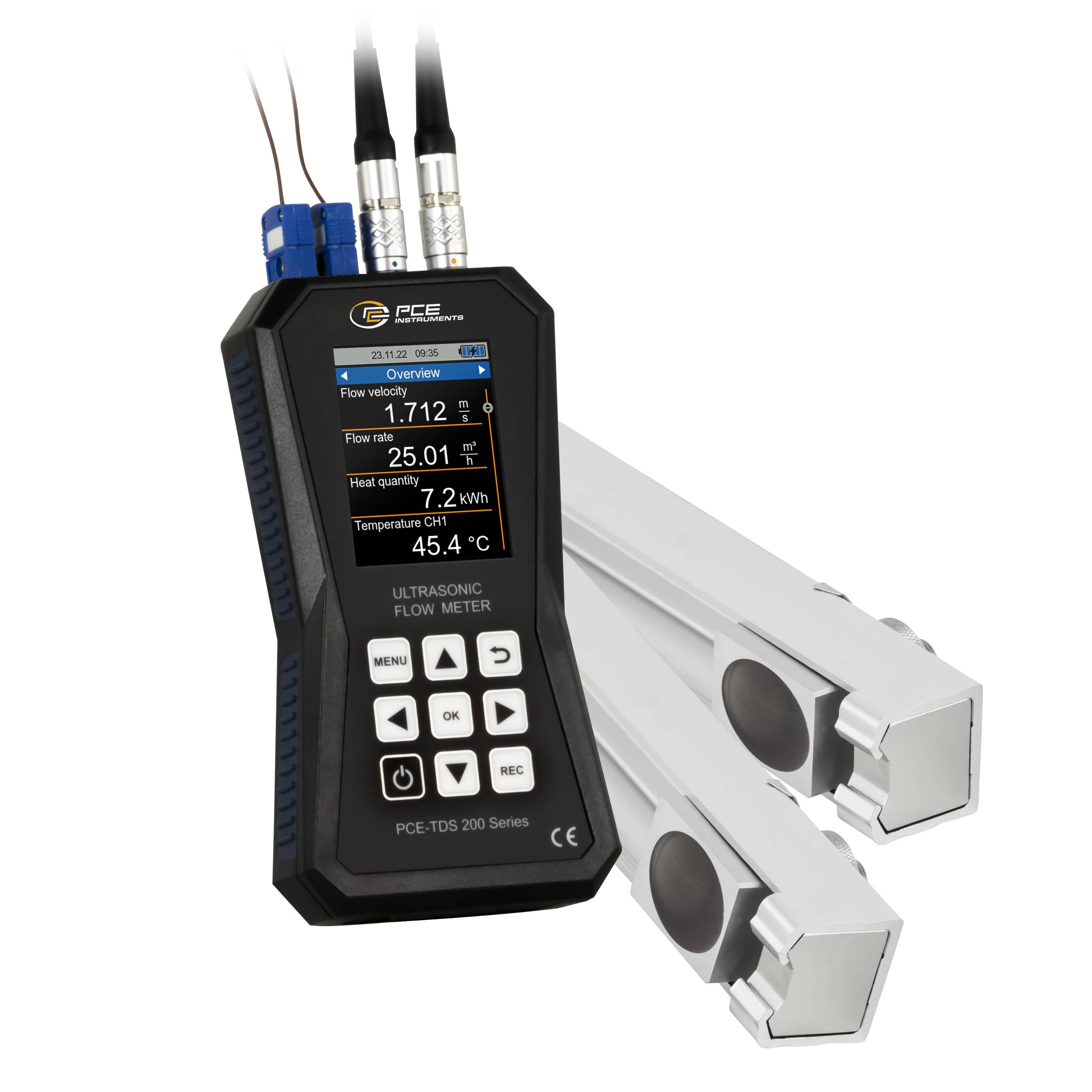

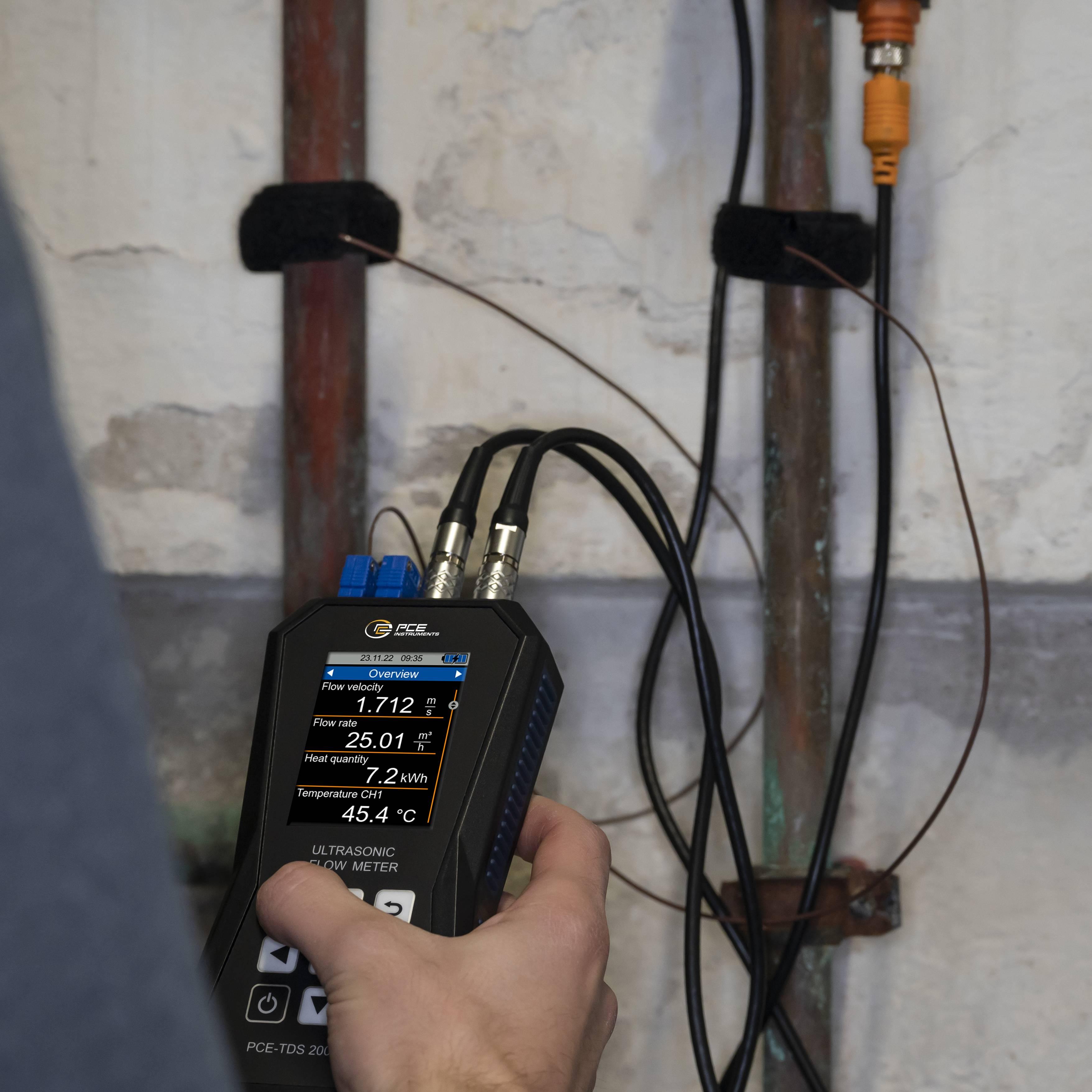

Průtokoměr má rozsah měření ±32 m/s. S přesností ±1,5 % v. MW. Při průměru trubky DN ≥ 50, ±3,5 % naměřené hodnoty. Při průměru trubky DN 50 a reprodukovatelnosti ±0,5 % naměřené hodnoty. Je průtokoměr velmi přesný. Pro instalaci senzorů průtokoměru je k dispozici instalační pomůcka. Při podpoře instalace se graficky zobrazí kvalita signálu z průtokoměru. Navíc se graficky zobrazí, zda jsou snímače umístěny ve správné vzdálenosti od průtokoměru. K provedení měření průtoku průtokoměrem se po zadání specifikace na trubce a Medium zobrazí rychlost toku, objemový průtok a objem. Při zobrazení naměřených hodnot je k dispozici u průtokoměru nejrůznější jednotky. Například: M³, l, gal, igl, Mgll, cf, bal, ib a zdí. Během měření je možné zaznamenávat naměřené hodnoty pomocí funkce dataloggeru u ultrazvukového průtokoměru. Přitom lze nastavit podmínky pro nastartování a zastavení a interval ukládání od 1 s do 12 hodin u průtokoměru. Paměťový bod obsahuje u průtokoměru jednou všechny měřené veličiny. Naměřené hodnoty se ukládají na velkou 32 GB uloženou paměť ultrazvukového průtokoměru. Pomocí ultrazvukového průtokoměru lze uložit až 10 milionů měřicích bodů.Pomocí volitelného softwaru lze načíst zaznamenané hodnoty z průtokoměru. Pro analýzu lze naměřené hodnoty zobrazit pomocí měřiče průtoku ve formě tabulky nebo grafu. Pro další zpracování naměřených hodnot z průtokoměru je lze exportovat do formátu souboru .csv. Alternativně lze pomocí softwaru vytvářet report ve formátu PDF. Pro usnadnění ovládání lze průtokoměr nastavit pomocí softwaru. Software umožňuje živý náhled naměřených hodnot z ultrazvukového průtokoměru. Pro stanovení množství tepla průtokoměrem jsou zapotřebí dvě termočlánky. Tyto jsou k dispozici u PCE-TDS 200+. Oba termočlánky průtokoměru se připojí k přednímu a zpětnému toku potrubního systému. Pomocí rozdílu teplot a naměřeného průtoku může průtokoměr určit množství tepla. V případě potřeby může průtokoměr vypočítat a zobrazit náklady současně, během měření, na jednotku tepelné energie. Proto se průtokoměr používá například při kontrole otopného systému.Barevný LCD displej ultrazvukového průtokoměru o velikosti 2,8“ je dobře čitelný. Průtokoměr lze volitelně připojit k kalibračním certifikátu ISO nebo DAkkS. PCE-TDS 200 MR SENZORSamostatné senzory On Rail pro rozměry trubek DN 50 … 700 / 57 … 720 mm. Teplotní odolnost je mezi -30 … 160 °C. Senzor na příslušné liště se nachází na liště a může tak být umístěn. Pod kolejnicemi se nacházejí magnety, které umožňují samo připevnit na trubky s kovem obsahujícím železo.
Tento text byl přeložen strojově.
Parametry
Délka kabelu: 5 m
Množství: 1 ks
Rozměry: (d x š x v) 166 x 32 x 85 mm
Barva pouzdra: černá
Vnější výška: 85 mm
Vnější délka: 166 mm
Vnější šířka: 32 mm
Měřicí rozsah: 0 - 32 m/s
Krytí: IP52
Materiál pouzdra: polystyren (EPS) · plnoplastové · guma · polymer · plast · PTFE · plast pokovený
Připojení (senzory): kabelová průchodka
Typ balení součástek: Box
Vlastnosti materiálu: galvanizováno zinkem · nerezové
Výstupy (senzory): analogové napětí · analogový · dvoudrát
Vlastnosti senzoru: s krytem · Připojovací kryt s 2 kabelovými šrouby · Připojovací kryt s 2 konektory
Typ (výrobce): PCE-TDS 200+ MR
Měřicí přesnost: 1.5 %
měřicí rozsah: 32 m/s
Min. měřicí rozsah: 0 m/s
Jmenovitý průměr: 720 mm
Reakční doba: 1 s
Provozní napětí: 5 V
Provozní napětí (min.): 5 V
Provozní napětí (rozsah): 5 V
Provozní napětí (max.): 5 V
Teplota média (max.): 160 °C
Teplota média (min.): -30 °C
Provozní teplota (max.): 65 °C
Provozní teplota (min.): -20 °C
Hmotnost: 255 g
Kategorie produktu: ultrazvukový senzor
Obsah dodávky

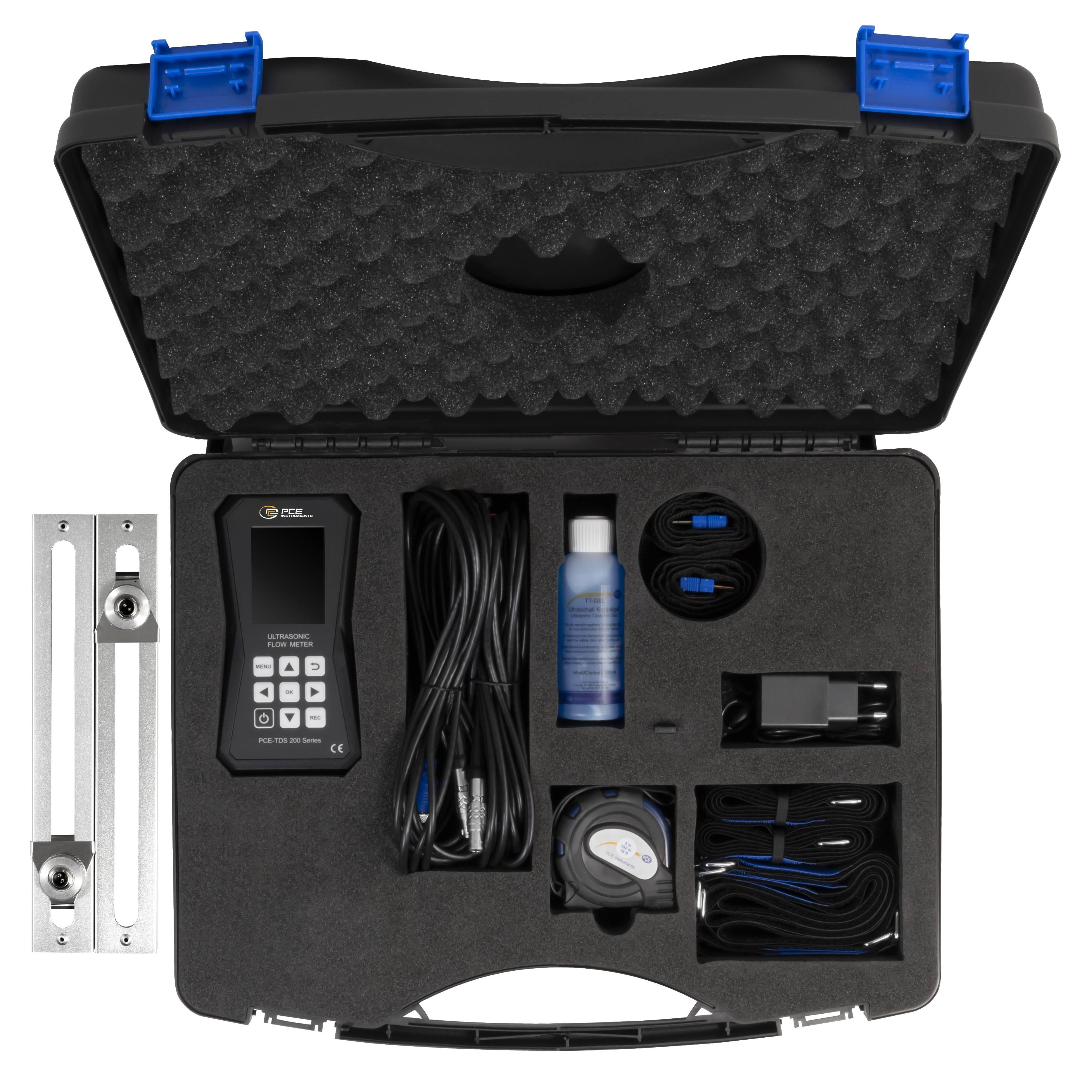

1x ultrazvukový průtokoměr PCE-TDS 200+ MR1x průtokové senzory PCE-TDS 200 MR SENZOR (pár)2x teplotní senzor TF-RA3302x 5 m propojovací kabel 2x rozpojitelná stahovací páska1x síťový adaptér1x kabel USB-C1x ultrazvukový kontaktní gel 1x měřicí pásmo PCE1x plastový kufřík.
Výhody

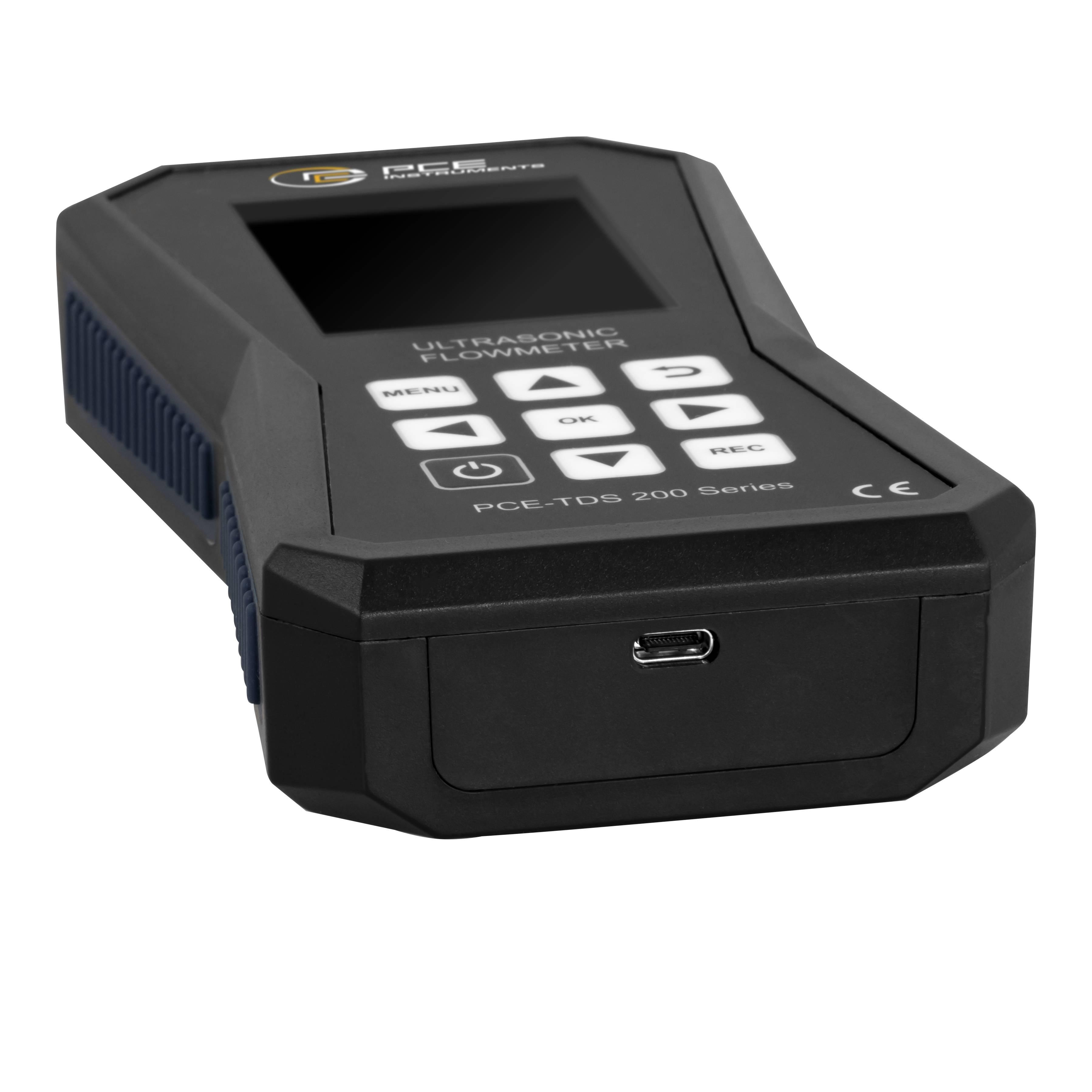

Rozsah měření ± 32 m/s.Rozhraní USB-C pro přenos datVolitelný software pro analýzu naměřených hodnotReprodukovatelnost ±0,5 % naměřené hodnoty Měření množství teplaDatová paměť pro 10 milionů bodů měřeníIndividuálně nastavitelné mezní hodnoty alarmuVolitelně s kalibračním certifikátem ISO nebo DAkkS
EAN: 4250348731418
