Kód: t_07730162
Přístroj UTD1050CL kombinuje v jednom pouzdře ruční jednokanálový osciloskop a multimetr. Nabízí vynikající parametry a řadu pokročilých funkcí a navíc uživatelskou přívětivost, pro kterou je vhodný i pro práce v externím prostředí. Šířka pásma osciloskopu je až do 50MHz při vzorkování 200MSa/s. Jeho výkonné spouštěcí a analytické funkce usnadňují získávání a analýzu křivek, 22 parametrů signálu může měřit zcela automaticky. Multimetr umožňuje měřit DC a AC napětí a proudy, odpor a kapacitu.

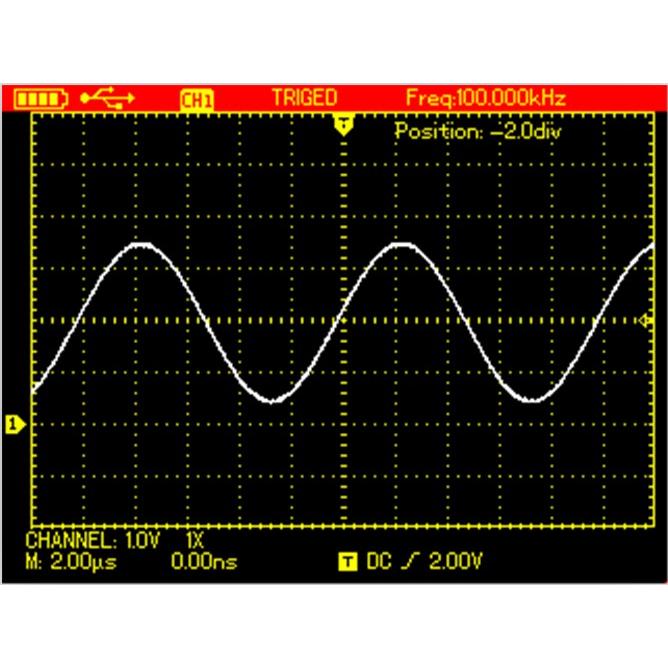

Přístroj má vestavěný barevný LCD displej s úhlopříčkou 3,5palců s rozlišením 320 x 240 pixelů. Displej je dobře čitelný i na silném světle. V režimu multimetru je maximální hodnota na displeji ±3999.
Napájení přístroje je ze zabudovaného Li-ion akumulátoru nebo z AC/DC adaptéru 9V/4A.
Vzhledem k tomu, že design přístroje je založen na ovládání tradičních přístrojů, mohou uživatelé používat tyto přístroje, aniž by museli trávit značný čas učením a seznamováním se s ovládáním.
Přístroj je certifikován pro rozsah vstupního napětí 150V v CAT II (dělič sondy 1:1) a vstupní napětí 300V v CAT II (dělič sondy 1:10).
Parametry produktu :
Osciloskop
- šířka pásma: 50MHz
- počet analogových kanálů: 1
- vzorkování: 200MS/s
- max. hloubka paměti: 12kpts
- rozlišení A/D převodníku: 8 bit
- rozsah časové základny: 5ns/div až 50s/div
- vstupní vazba: (1MΩ±2%)//(21pF±3pF)
- verikální osa: 5mV/div - 20V/div (1MΩ)
- náběžná hrana: ≤ 7ns
- spouštění: Edge, pulse, video
- automatické měření: peak-to-peak, amplitude, maximum, minimum, top, bottom, mean, average, root mean square, overshoot, preshoot, frequency, cycle, rising time, falling time, positive pulse, negative pulse, positive duty ratio, negative duty ratio, rise delay, fall delay
- FFT: Hanning, Hamming, Blackman-Harris, Rectangular
- ukládání do interní paměti: 10 skupin křivek, 10 režimů nastavení
- ukládání do USB: 10 skupin křivek, 10 skupin rozhraní
Multimetr
- měřicí rozsahy DC napětí: 400mV / 4V / 40V / 400V; přesnost ±(1%+5)
- měřicí rozsahy AC napětí (40Hz až 400Hz): 400mV / 4V / 40V / 400V; přesnost ±(1,2%+5)
- měřicí rozsahy DC proud: 350µA; přesnost ±(1,2%+5); 40mA / 400mA; přesnost ±(1%+5); pro 6A (s převodníkem UT-M07 do 10A) přesnost ±(1,5%+5)
- měřicí rozsahy AC proud (40Hz až 400Hz): 350µA; přesnost ±(2%+5); 40mA / 400mA; přesnost ±(1,5%+5); pro 6A (s převodníkem UT-M07 do 10A); přesnost ±(2,5%+5)
- měřicí rozsahy odporu: 400Ω / 4kΩ / 40kΩ / 400kΩ / 4MΩ; přesnost ±(1,2%+5); pro 40MΩ přesnost ±(1,5%+5);
- měřicí rozsahy kapacity: 51,2nF / 512nF / 5,12µF / 51,2µF /100µF; přesnost ±(3%+5)
- měření diod a kontinuity obvodů: ano
- režim přepínání rozsahů: automatický / ruční
- zobrazení a záznam křivky trendu změn napětí, proudu, odporu
Technické parametry :
- napájení: 100V-240V AC, 45 až 440Hz, CAT II, příkon < 20VA
- standardní rozhraní: 1 x mini USB
- akumulátor: Li-ion 7,4V/3600mA
- práce na akumulátor: 8 hod
- displej: 3,5 palců, 800 x 480 pixelů
- kalibrace: doporučeno 1 x ročně
- krytí IP: IP2X
- pracovní teplota okolí: 0°C až +40°C
- skladovací teplota: -20°C až +60°C
- pracovní vlhkost okolí: +10℃ až +30℃: ≤90% ± 5%RH, +30℃ až +40℃: ≤60% ±5%RH
- pracovní nadmořská výška: max. 3000m n.m.
- nepracovní (skladovací) nadmořská výška: 5000m n.m.
- hmotnost čistá: 0,9 kg
- hmotnost hrubá: 2,3 kg
- rozměry: 199 x 118 x 49mm
Obsah balení :
- přístroj UTD1050CL: 1 ks
- sonda s kabelem 1,2m a s přepínatelným děličem 1x,10x (UT-H03): 1 ks
- modul převodníku proud (10A) / napětí (UT-M07): 1 ks
- DC adaptér 100 až 240 V AC rms, 45 až 440Hz,CAT II: 1 ks
- kabel USB-Host / mini USB (UT-D17): 1ks
- uživatelský manuál: 1 ks
Balení pro velkoodběratele :
- standardní množství na karton: 2ks
- standardní rozměry kartonu: 305 x 190 x 330 mm
- hrubá hmotnost kartonu: cca 3,3 kg
VÝROBCE :
UNI-TREND
www.uni-t.cz
aktualizace softwaru:
https://instruments.uni-trend.com/EU-EN/handheldoscilloscopes/utd1000l.html
