Kód: t_07730201

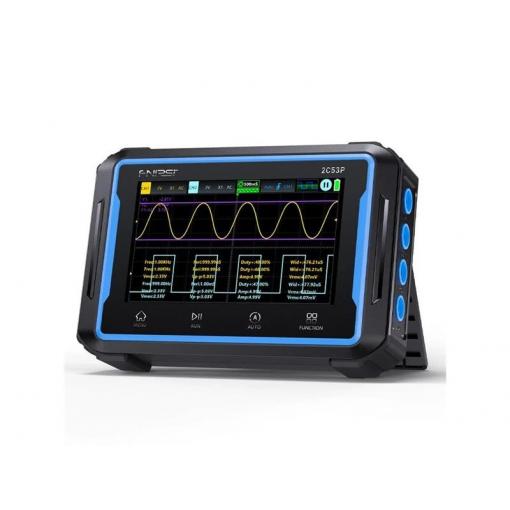

Digitální osciloskop 3v1 FNIRSI 2C53P univerzální přístroj, který kombinuje funkce digitálního osciloskopu, generátoru signálu a multimetru. Může současně měřit různé elektrické parametry nebo zachytit průběhy a zobrazit elektrické parametry nebo průběhy elektrických signálů. Je vybaven 4,3" barevným dotykovým displejem s rozlišením 480×272 pixelů, baterií o kapacitě 4000mAh a provozní dobu 4 hodiny.
Osciloskop:
Disponuje analogovou šířkou pásma 50 MHz a vzorkovací rychlostí v reálném čase 250MSa/s. Obsahuje sondu 1×/10×. Je určen pro měření periody, frekvence, vrcholových hodnot, maximálních a minimálních hodnot, průměrných hodnot, efektivních hodnot, amplitudy, zatížení cyklu a šířky pulzu, podporuje analýzu FFT spektra, matematické operace, měření kurzoru, režim XY a další funkce. Může uložit až 5 skupin naměřených dat, což umožňuje hloubkovou analýzu a vizualizaci správy dat.
Generátor signálu:
Vestavěný generátor funkčního signálu DDS s maximální výstupní frekvencí10 MHz a nastavitelnou amplitudou a pracovním cyklem, poskytuje vynikající flexibilitu pro simulaci různých signálů. Tento generátor signálu s 12 druhy nastavitelných průběhů, zahrnující sinusové vlny, obdélníkové vlny, pilové vlny, půlvlny, plné vlny, kladné stupňovité vlny, inverzní stupňovité vlny, signály stejnosměrného proudu, exponenciální vzestup/klesání apod.
Multimetr:
FNIRSI 2C53P je vybaven digitálním multimetrem s automatickou volbou rozsahů. Pomocí multimetru lze měřit AC/DC napětí a proud, odpor, kapacitu i diody.
Parametry produktu:
- 3v1: Režim osciloskopu, generátoru signálu a multimetru, s měřením napětí až ±400V.
- snadné měření: Ruční osciloskop je vybaven inteligentní funkcí automatické konfigurace na jedno kliknutí. Dlouhým stisknutím tlačítka AUTOrychle zkalibrujete základní linii a zobrazíte průběh měření bez složitého ladění.
- přenosnost a kompaktnost: Díky malým rozměrům a nízké hmotnosti je osciloskop snadno přenosný, což je ideální pro terénní práci nebo studenty.
- všestrannost: S integrovaným generátorem signálů, osciloskopem a multimetrem může být zařízení použito pro širokou škálu testovacích a měřicích úkolů.
- jednoduché ovládání: Uživatelské rozhraní je intuitivní a snadno se naviguje, což umožňuje rychlé nastavení a získávání měření.
- opěrka na stůl: Na zadní straně je praktická opěrka s nastavitelným úhlem až 90°
- gumové rohy
Technická parametry:
- displej: 4,3", rozlišení: 480×272
- menu: čínština, angličtina, ruština, španělština, portugalština, němčina,
- nabíjeníUSB: USB-C, 5 V/2 A
- baterie: Lithium, 4000 mAh
- rozměry: 145×98×35 mm
- hmotnost: 360g
Osciloskop:
- kanály: Dvoukanálový
- analogová šířka pásma: 50 MHz
- vzorkovací frekvence v reálném čase: 250MSa/s
- uložiště: až 64 kB
- vstupní impedance: 1Mohm
- rozsah časové základny: 10ns/div – 10s/div
- vertikální citlivost : 10mv/div – 10v/div
- vertikální rozlišení: 8 bitů
- maximální měřené napětí: ±400 V
- sonda: 1×/10×
- limit šířky pásma: podporuje 20MHz limit
- režim spouštění: AUTO/Normální/Single
- Trigger Typ: Náběžná hrana, Sestupná hrana
- režim zobrazení průběhu: XY/YT/Scroll
- metoda vazby: AC/DC
- měřená data: Perioda,frekvence, špičková hodnota , maximální hodnota, minimální hodnota, průměrná hodnota, efektivní hodnota, amplituda, pracovní cyklus, šířka pulzu
- matematické výpočty: 1+2, 1–2, 1*2, 1/2, –1, –2, |1|,|2|, FFT
- snímek obrazovky uložení křivky: Ano
- export obrázků křivky z počítače: Ano
Generátor signálu:
- kanály: Jednokanálový
- frekvence: 0–10MHz (Sinusová vlna: 10MHz, ostatní průběhy 5MHz)
- amplituda: 0,1V-3,0V
- pracovní cyklus čtvercových vln: 0–100%
- signál Typ: sinusová vlna, čtvercová vlna, pilová vlna, půlvlna, plná vlna, kladná kroková vlna, záporná kroková vlna, stejnosměrný signál, exponenciální vzestup, exponenciální pokles, multi-audio a synchronizační pulz
Multimetr:
- stejnosměrné napětí: 1,9999 V/19,999 V/199,99 V/1000,0 V
- střídavé napětí: 1,9999 V/19,999 V/195,99 V/77 V
- stejnosměrný proud: 19,999 mA/199,99 mA/1,9999A/9,999A
- střídavý proud: 19,999 mA/199,99 mA/1,9999A/9,999A
- odpor: 19,999M99?/1,9K /1,9999 k?/199,99 ?
- kapacita: 999,9µF/99,99µF/9,999µF/999,9nF/99,99nF/9,999nF/9,999mF/99,99mF
- test kontinuity: Ano
