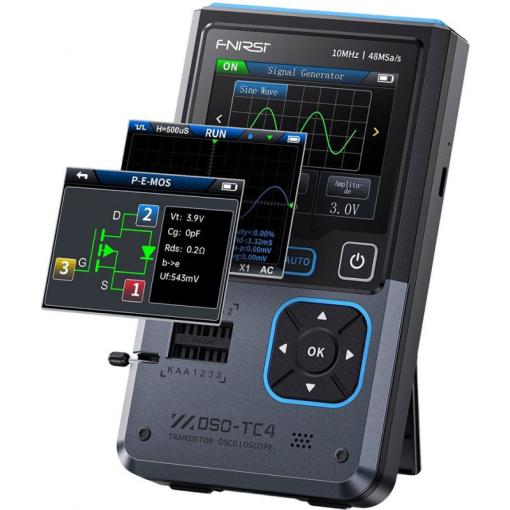

Osciloskop FNIRSI DSO-TC4, 10 MHz, generátor funkcí a tester součástek

Ruční multifunkční měřicí přístroj FNIRSI DSO-TC4 kombinuje digitální osciloskop, tester elektronických součástek a DDS generátor signálu v jednom kompaktním zařízení. Vhodný pro techniky, studenty a vývojáře, kteří potřebují přenosný nástroj pro základní měření a diagnostiku.

Osciloskop

• Analogové pásmo: 10 MHz
• Vzorkovací frekvence: 48 MSa/s
• Displej: 2,8" TFT barevný (320 × 240 pixelů)
• Automatické nastavení (AUTO)
• Ochrana proti přepětí až do ±400 V (při použití sondy 10:1)

Tester součástek (odpory, kondenzátory, diody)

• Automatická identifikace tranzistorů (NPN, PNP, MOSFET, JFET, IGBT)
• Měření diod včetně Zenerových do 32 V
• Měření rezistorů, kondenzátorů a induktorů
• Tester kontinuity (prozvonění)

Generátor signálu

• 13 typů průběhů (sinus, obdélník, trojúhelník, puls a další)
• Frekvenční rozsah: 0–50 kHz
• Nastavitelná amplituda: 0–3 V

Doplňkové funkce

• Měření napětí: 0–40 V DC
• Infračervené dekódování (protokol NEC)
• Podpora teplotních senzorů DS18B20
• Podpora senzorů vlhkosti DHT11
• USB Image Sharing — přenos snímků obrazovky a dat do počítače

Napájení a konektivita

• Napájení: 3 V (baterie)
• Konektor: USB-C
• Kapacita baterie: 1 500 mAh

Využití

Přístroj se používá v servisu elektroniky, při vývoji a testování zařízení, v edukačních programech a při údržbě. Kombinace osciloskopu, generátoru a testera součástek (odpory, kondenzátory, diody) jej činí univerzálním nástrojem pro diagnostiku a měření v terénu.
