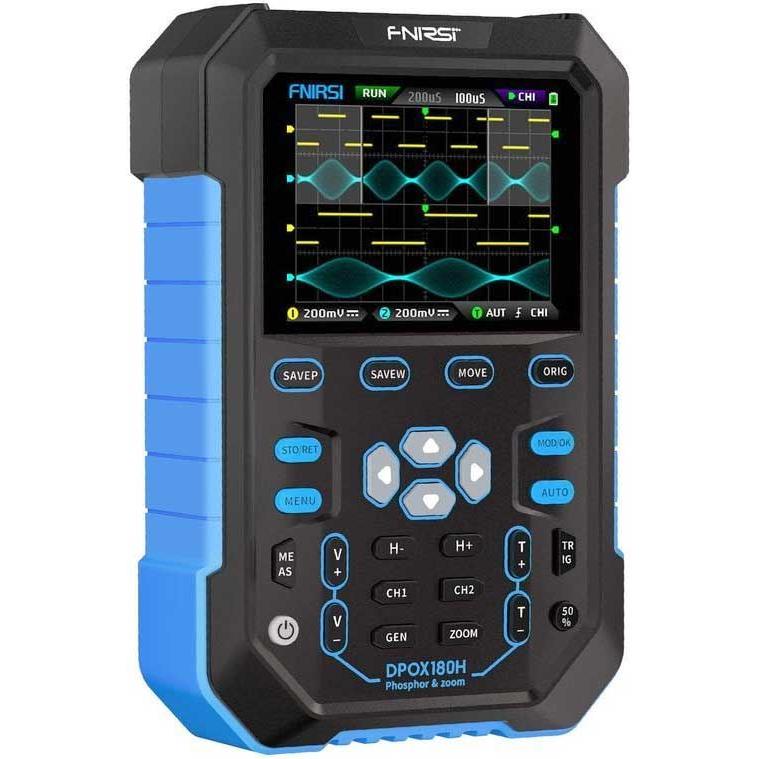

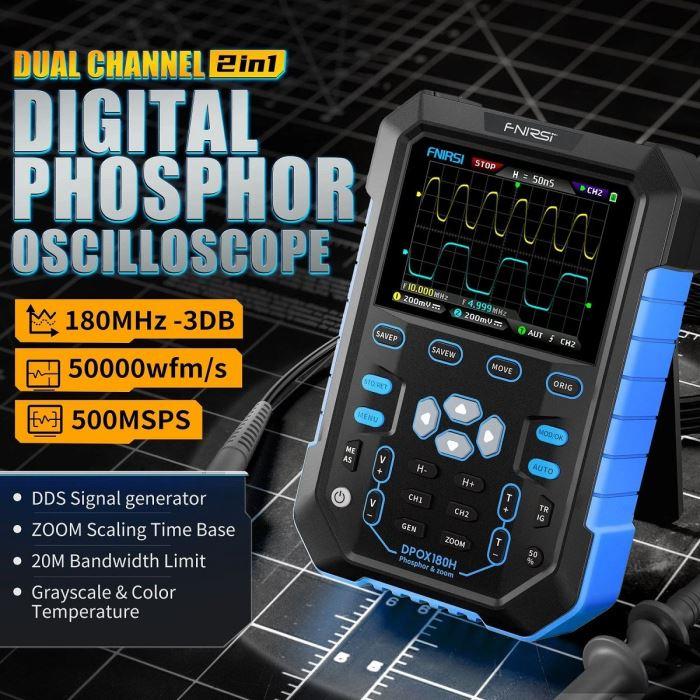

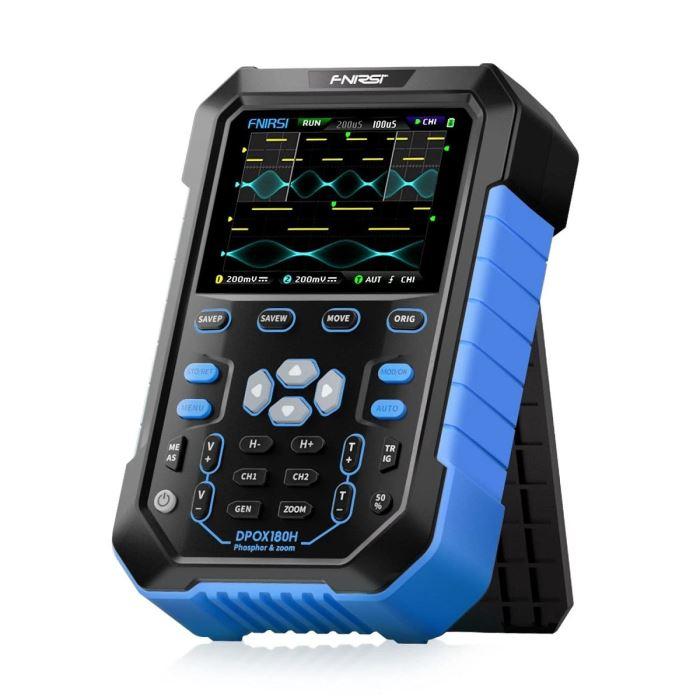

Osciloskop FNIRSI DPOX180H, 180 MHz, 2 kanály, generátor signálu

Digitální osciloskop s integrovaným generátorem signálu DDS a vestavěnou lithiovou baterií. Určen pro měření a diagnostiku v servisu, laboratoři i v terénu.

Klíčové vlastnosti

• Šířka pásma: 180 MHz
• Počet kanálů: 2 analogové
• Vzorkovací frekvence: 500 MS/s v reálném čase
• Čas náběhu: 2,5 ns
• Displej: 2,8" IPS, rozlišení 320 × 240 pixelů
• Integrovaný generátor signálu: 14 typů signálů
• Režimy spuštění: auto, single, normal
• Automatické nastavení a měření parametrů (12 druhů)
• Režim rolu a X-Y zobrazení
• Uložiště snímků: 90 obrazovek
• Počet zachycených signálů: 500
• Konektivita: USB
• Automatické vypnutí: 5 min až 2 hodiny
• Aktualizace firmwaru: ano

Napájení a baterie

• Vestavěná lithiová baterie: 4,2 V / 3 000 mAh
• Doba provozu na baterii umožňuje mobilní měření bez připojení k síti

Technické parametry

Vstupní impedance

1 MΩ, 18 pF

Vertikální citlivost

50 mV/div až 10 V/div

Horizontální časový rozsah

50 ns/div až 50 s/div

Rozsah časové základny

5 ns až 50 s

Přesnost času

±0,01 %

Detekce spuštění

digitální

Rozsah měření

40 mV až 80 V

Režim připojení

AC/DC

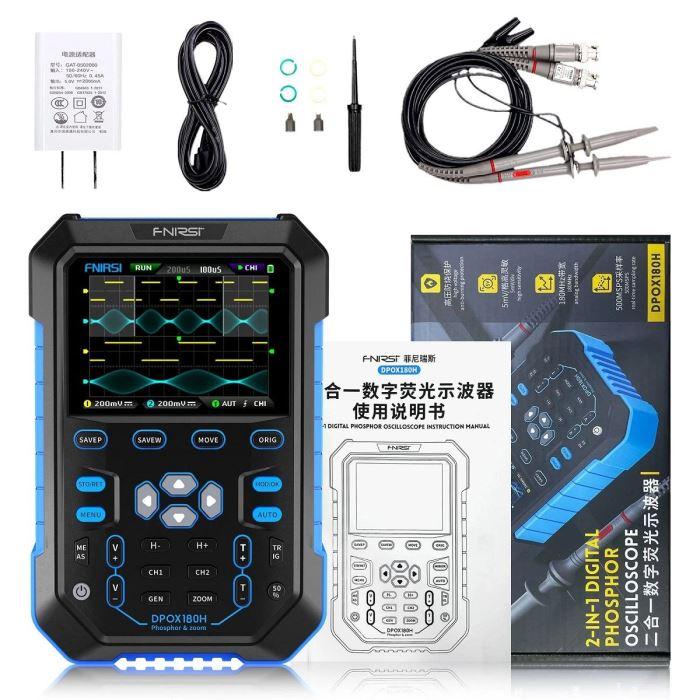

Obsah balení

• Osciloskop FNIRSI DPOX180H
• Sonda P6100 s 10násobným děličem (šířka pásma do 100 MHz)
• Přepravní pouzdro

Využití

Vhodný pro diagnostiku elektronických zařízení, měření signálů v servisu, vývoj a testování elektronických obvodů, laboratorní práce a terénní měření. Generátor signálu umožňuje testování obvodů bez externího generátoru.
