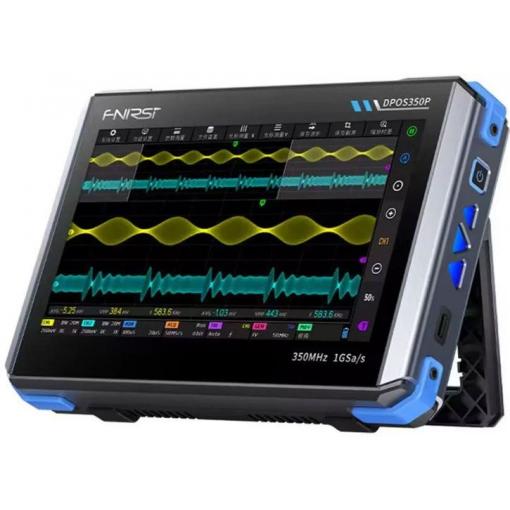

Osciloskop FNIRSI DPOS350P, 350 MHz, 4v1 (scope, generátor, spektrální analyzátor)

Multifunkční přístroj FNIRSI DPOS350P kombinuje digitální fosforový osciloskop, generátor signálů, spektrální analyzátor a analyzátor frekvenční odezvy v jednom zařízení. Určen pro profesionální měření a analýzu elektrických signálů v laboratořích, vývojových centrech, výrobních provozech a při technické údržbě.

Osciloskop

• Šířka pásma: 350 MHz
• Počet kanálů: 2
• Vzorkovací frekvence: 1 GSa/s
• Obnovovací frekvence: 50 000 vlnových forem za sekundu
• Paměťová hloubka: 60 Kpts
• Časová základna: 5 ns až 50 s
• Přepínatelné attenuace: 1× / 10× / 100×
• Měřicí funkce: čas, napětí, frekvence, úroveň, perioda
• Režimy: FFT, ZOOM, XY zobrazení, automatické ladění, digitální triggering

Generátor signálů

• Frekvenční rozsah: do 50 MHz (sinusový průběh)
• Počet standardních vlnových forem: 14
• Podpora vlastního záznamu: až 500 skupin

Spektrální analyzátor

• Frekvenční rozsah: 200 kHz až 350 MHz

Displej a ovládání

• Dotykový displej: 7" IPS
• Rozlišení: 1024 × 600 px
• Režimy zobrazení: barevné, režim s teplotou barev
• Ovládání: intuitivní, přizpůsobené pro přesné měření

Využití

Přístroj je určen pro analýzu elektrických signálů v reálném čase, diagnostiku obvodů, vývoj elektroniky, testování součástek a údržbu zařízení. Vysoká vzorkovací frekvence a rychlá obnovovací frekvence umožňují zachytit i velmi krátkodobé anomálie a komplexní signálové jevy.
