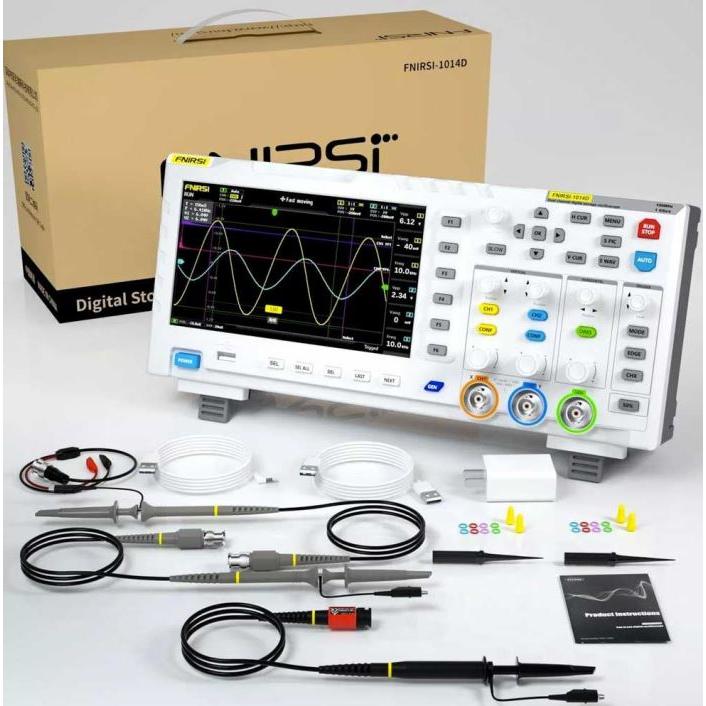

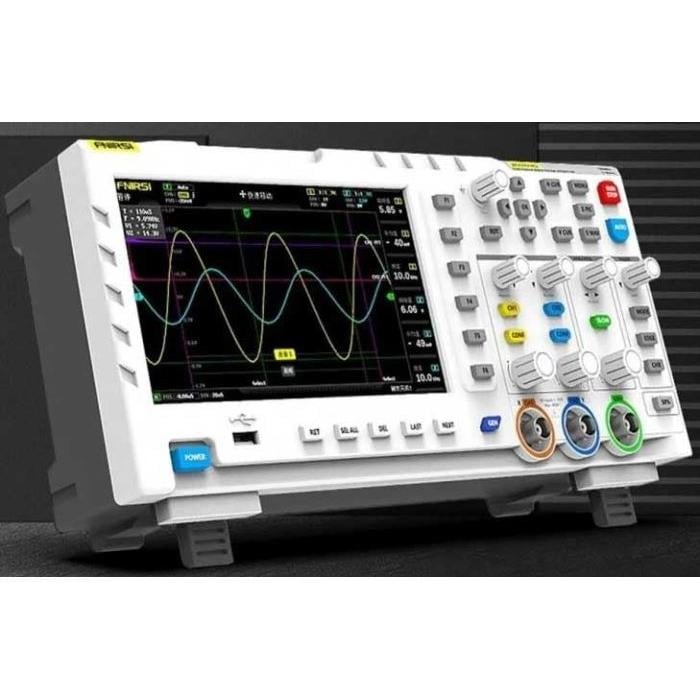

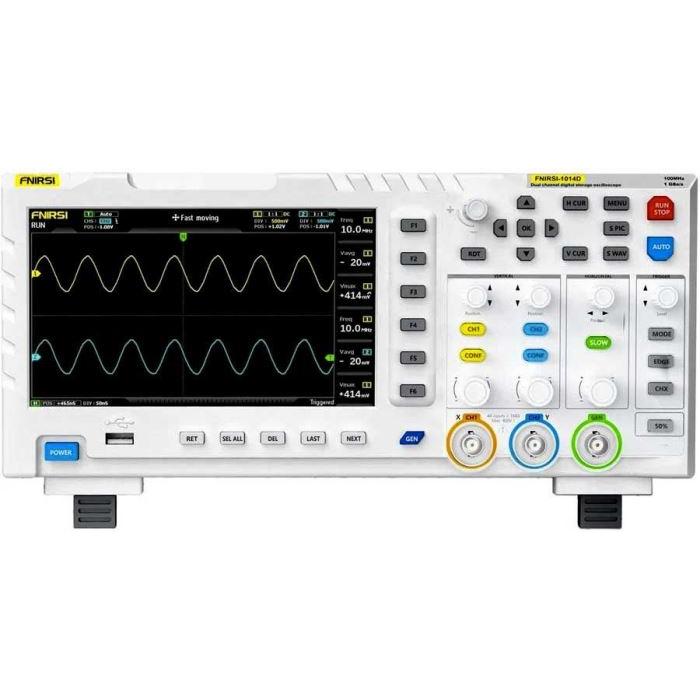

Osciloskop FNIRSI 1014D, 100 MHz, 2 kanály, 7" displej

Digitální osciloskop FNIRSI 1014D s integrovaným generátorem signálu. Určen pro měření a analýzu analogových i digitálních signálů v laboratorním a servisním prostředí.

Klíčové vlastnosti

• Analogová šířka pásma: 100 MHz (2 kanály)
• Vzorkovací frekvence: 1 GSa/s (reálná časová)
• Displej: 7" barevný TFT LCD, rozlišení 800 × 480 px
• Triggerovací režimy: Auto, Normal, Single
• Triggerovací hrany: náběžná a sestupná
• Kurzorové měření pro přímé čtení amplitudy a frekvence
• Vnitřní paměť: 1 GB (až 1 000 průběhů a 1 000 snímků)
• Export dat přes USB
• Správce průběhů s funkcí prohlížení, zvětšování, otáčení a mazání

Generátor signálu

• 14 standardních typů signálů (sinusová, obdélníková, pilovitá vlna a další)
• Maximální frekvence: 10 MHz
• Vlastní signál: nastavitelná frekvence, amplituda a střída až 2,5 Vpp

Technické parametry

Počet kanálů

2

Paměťová hloubka

240 kbit

Vertikální citlivost

50 mV/div až 500 V/div

Horizontální časová základna

50 s/div až 10 ns/div

Impedance vstupu

1 MΩ

Přesnost ADC

8 bitů

Doba náběhu

< 3 ns

Maximální vstupní napětí

40 V (sonda 1×), 400 V (sonda 10×)

Napájení

5 V DC (2 A, 3 A nebo 4 A)

Využití

Osciloskop je vhodný pro diagnostiku elektronických obvodů, testování signálů v digitálních a analogových systémech, vývoj a ladění zařízení, servisní práce a vzdělávací účely. Integrovaný generátor signálu umožňuje testování bez externího generátoru.
