Kód: t_07730199

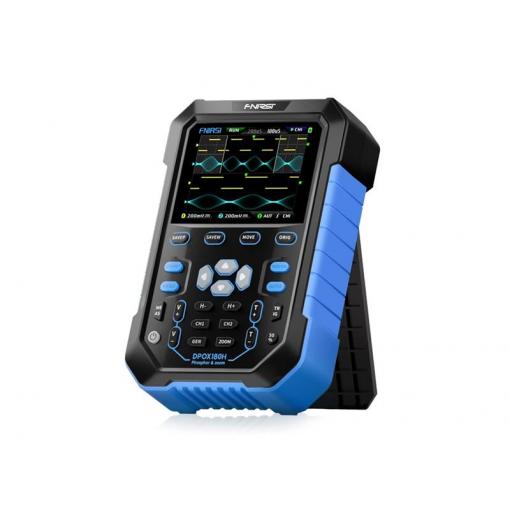

Digitální osciloskop s generátorem signálu FNIRSI DPOX180H 2-IN-1 je ruční dvoukanálový digitální fosforový osciloskop od společnosti FNIRSI, který kombinuje osciloskop a generátor signálu. Je vybaven vzorkovací frekvencí 500 MSPS v reálném čase, šířkou pásma 180 MHz a 2,8palcovým vysoce kontrastním IPS LCD displejem. S obnovovací frekvencí až 50 000 průběhů za sekundu zachycuje i vzácné anomálie signálu. Časová základna ZOOM usnadňuje analýzu digitálních protokolů a s citlivostí 5 mV dokáže přesně měřit malé signály. Mezi klíčové vlastnosti patří filtrování šumu, vysoce přesné digitální spouštění se třemi režimy a generátor signálu DDS s podporou až 20 MHz. Mezi další funkce patří automatické nastavení jedním tlačítkem, ukládání průběhů až pro 250 sad, ochrana proti vysokému napětí až 400 V, export přes USB a rychlé nabíjení (5 V/2 A).
Profesionální design: obsahuje 2kanálový ruční osciloskop a generátor signálu DDS s šířkou pásma 180 MHz a vzorkovací frekvencí 500 MSa/s. Obsahuje inovativní systém digitálního spouštění, měření kurzoru, citlivost 5 mV, obnovovací frekvenci 50 000 wfm/s, 2,8palcový IPS displej, vestavěnou baterii 4,2 V/3000 mAh, automatické vypnutí a ochranu proti vysokému napětí.
Unikátní a inovativní vlastnosti: nabízí nastavitelný automatický limit šířky pásma, který se přizpůsobuje rozsahu časové základny a filtruje šum pro jasnější analýzu signálu. Jeho adaptivní potlačení vysokých frekvencí potlačuje vysokofrekvenční složky a zajišťuje stabilní spouštění i při silných šumových signálech.
Funkční generátor signálu: má 20M DDS generátor signálu se 14 průběhy, amplitudou 1VPP, sinusovou frekvencí 20MHz a 10MHz pro ostatní průběhy. Jeho technologie sekání nabízí přesnější a realističtější výstup signálu než tradiční generátory.
Snadné měření: vybaven vysoce účinným AUTOMATICKÝM režimem jedním tlačítkem, adaptivním spouštěním 25%, 50%, 75%, umožňuje zobrazit naměřený průběh bez pracného nastavování. Zobrazení spektra FFT.
Funkce ukládání: jedním kliknutím uložíte snímek obrazovky nebo průběh, s vlastním úložištěm dat si můžete prohlédnout uložený soubor obrazovky a data průběhů. Data lze exportovat přes USB připojení do počítače.
Parametry produktu:
- 2kanálový digitální fosforový osciloskop
- ruční osciloskop 2 v 1 + generátor signálu DDS
- šířka pásma 180 MHz, vzorkovací frekvence 500 MSa/s
- hloubka úložiště 120 kB
- maximální měřicí napětí ±400 V
- vertikální citlivost 200 mV/dílek - 10 V/dílek
- podpora ukládání a exportu obrazu průběhu
- funkce spouštění: automatické/normální/jednoduché
- snadné použití: automatické stisknutí jednoho tlačítka
- bezproblémové ovládání: Vylepšené ukládání dat
Technické parametry:
- počet kanálů: 2
- analogová šířka pásma: 180MHz
- maximální vzorkovací frekvence v reálném čase: 500 ms/s
- čas náběhu: 2,5 ns
- režim připojení: AC / DC
- vstupní impedance: 1M?, 18pF
- vertikální citlivost: 50mV/div ~ 10V/div
- horizontální časový rozsah: 50ns/div ~ 50s/div
- rozsah časové základny: 5ns – 50s
- přesnost času: +0,01%
- detekce spuštění: digitální
- režim spuštění: auto/ single/normal
- rozsah měření 40mV – 80V
- uložiště snímků obrazovky: 90
- počet zachycených signálů: 500
- režim rolu: ano
- režimy X-Y: ano
- automatické nastavení: ano
- měření parametrů: 12 druhů
- generátor signálu: 14 signálů
- zobrazení: frekvence / čas / amplituda
- zoom: ano
- velikost displeje: 2,8"
- rozlišení displeje: 320×240
- typ: IPS
- konektivita: USB
- automatické vypnutí: 5 min – 2 hod.
- aktualizace firmwaru: ano
- baterie: ano, integrována
Součástí osciloskopu je sonda P6100 s 10násobným děličem a šířkou pásma až do 100 MHz, stejně jako pouzdro pro skladování a přenášení.
