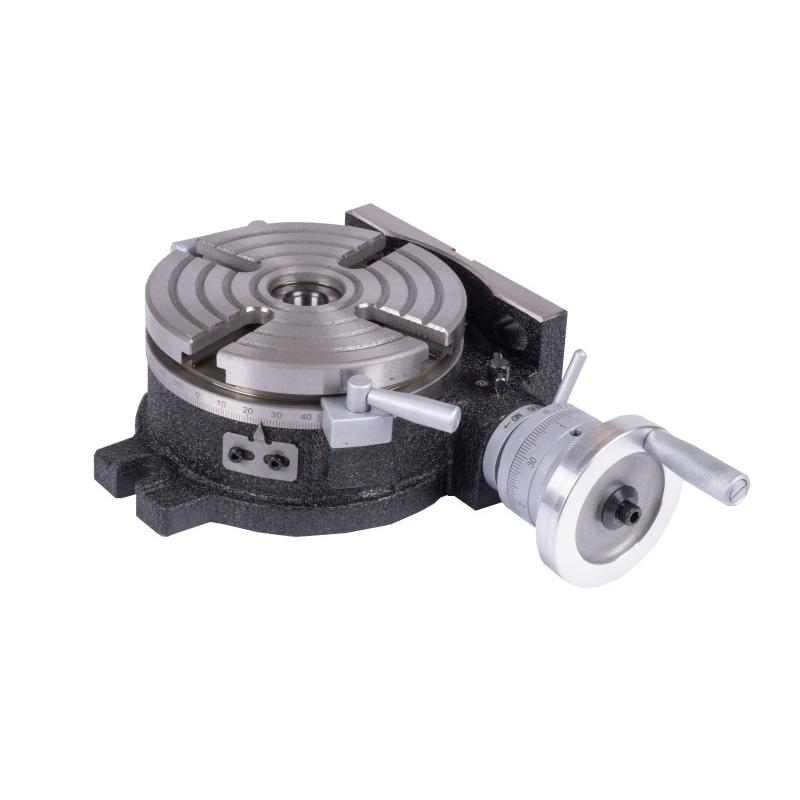

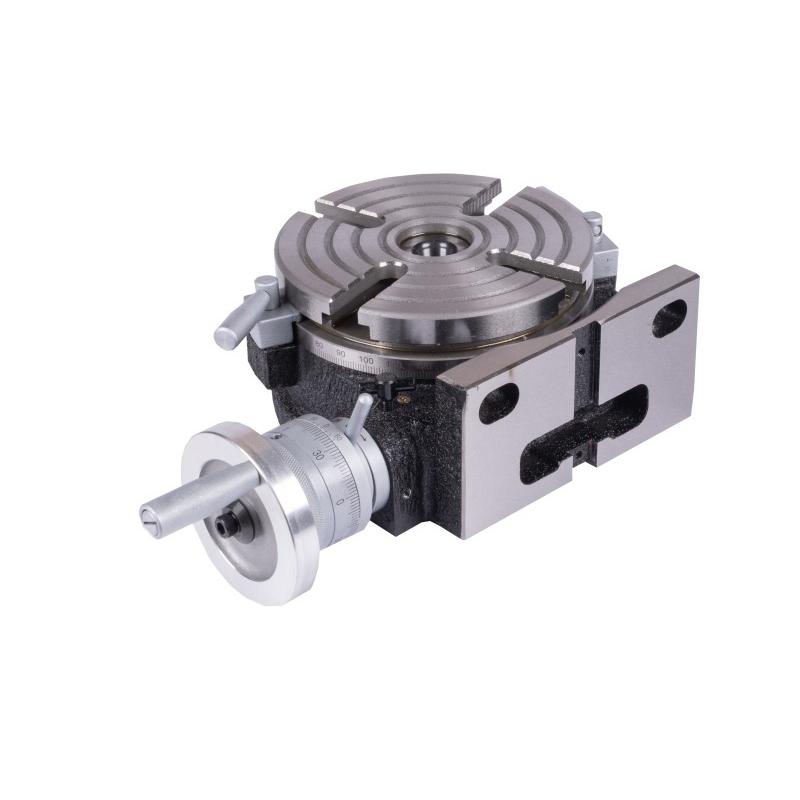

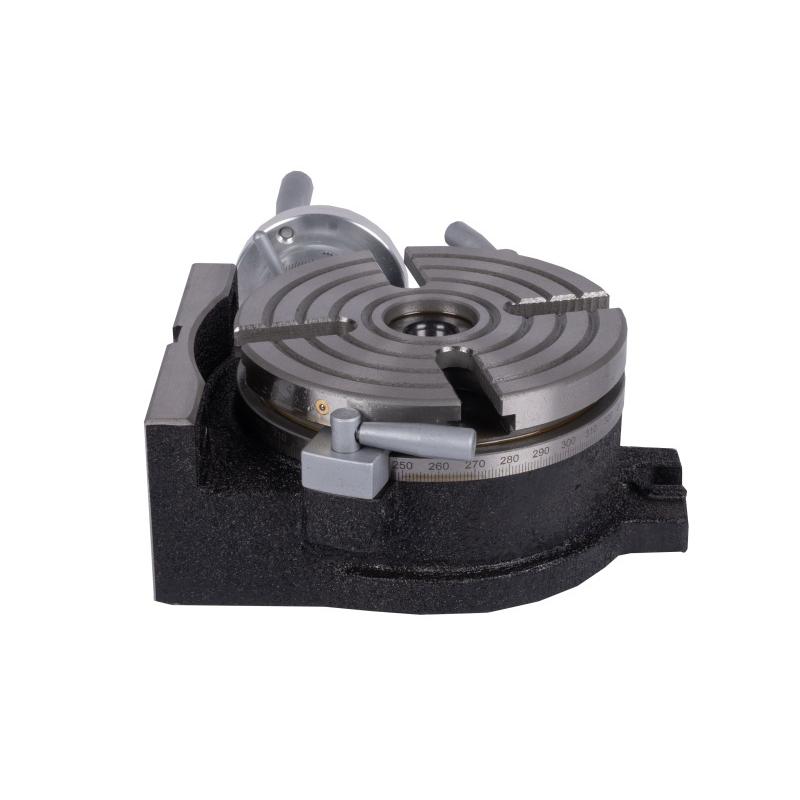

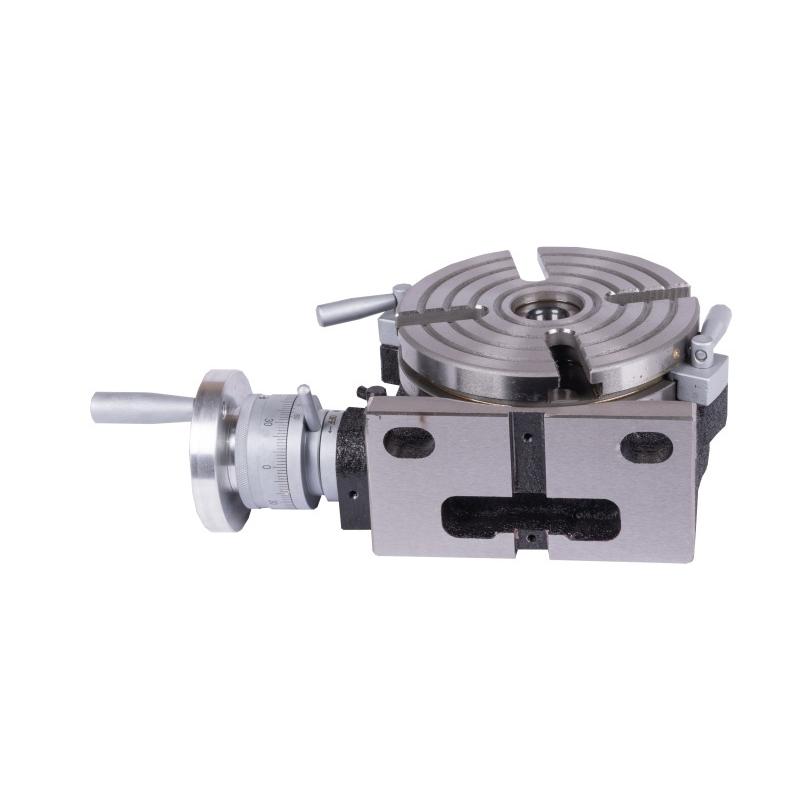

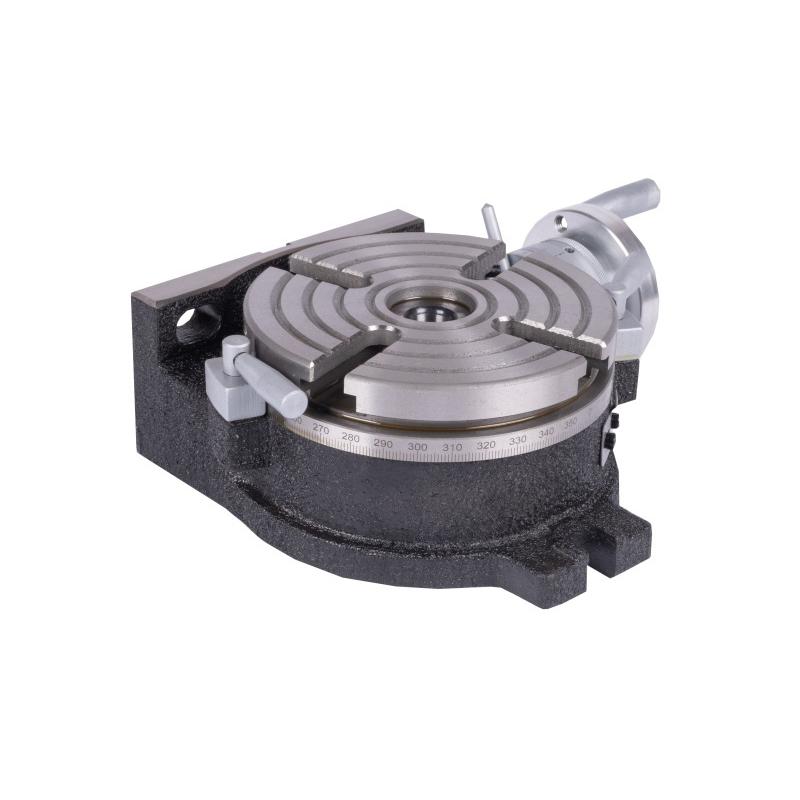

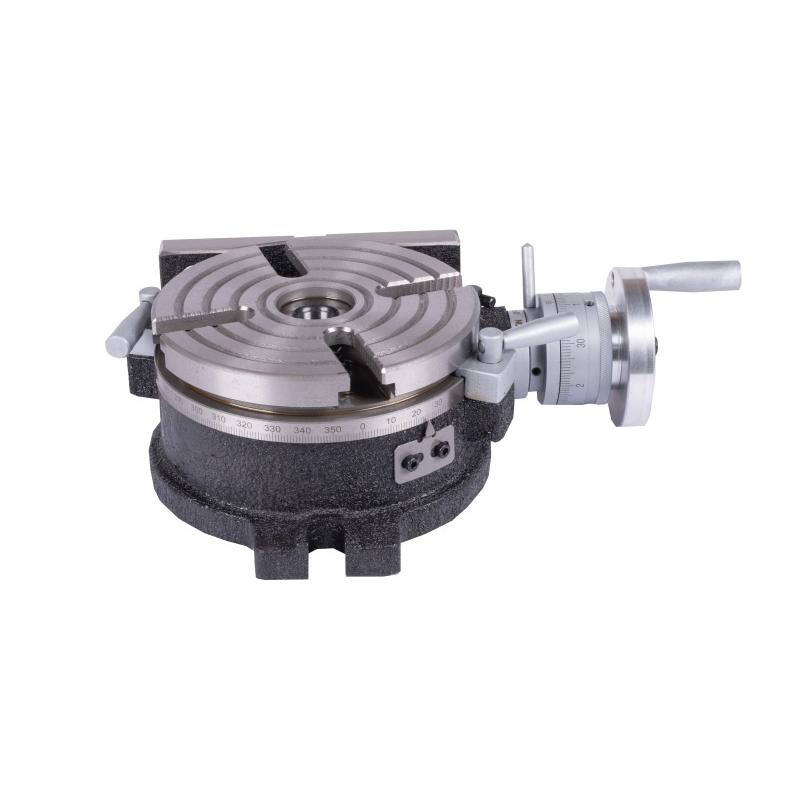

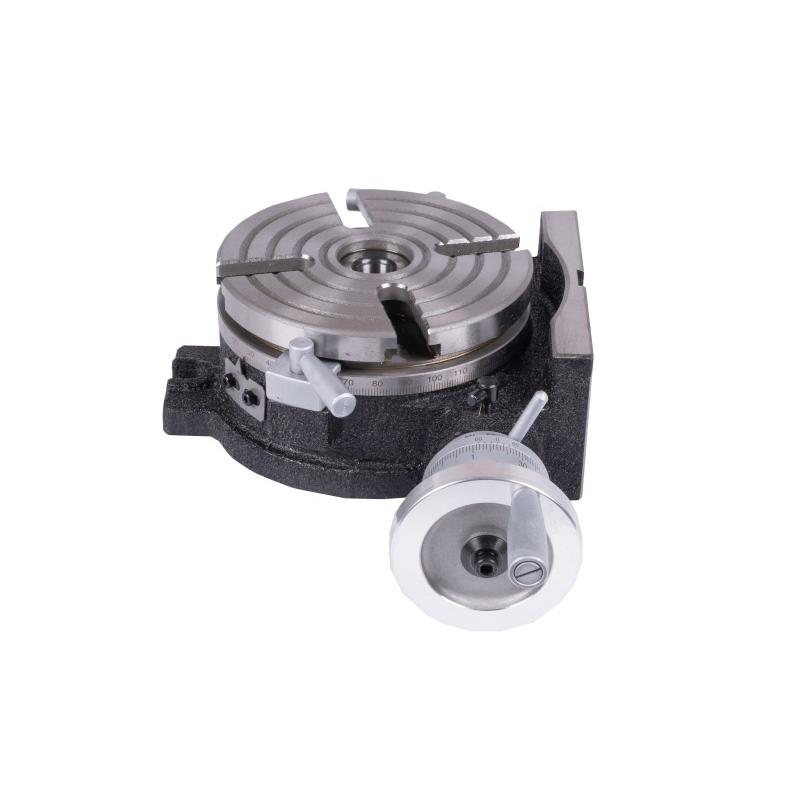

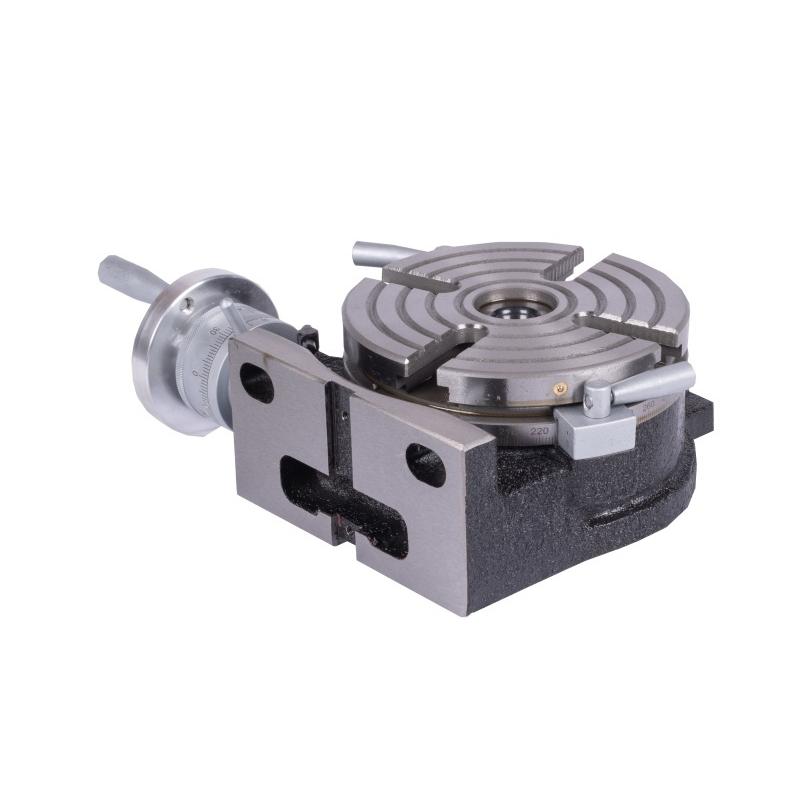

Otočný stůl PROMA OS-150

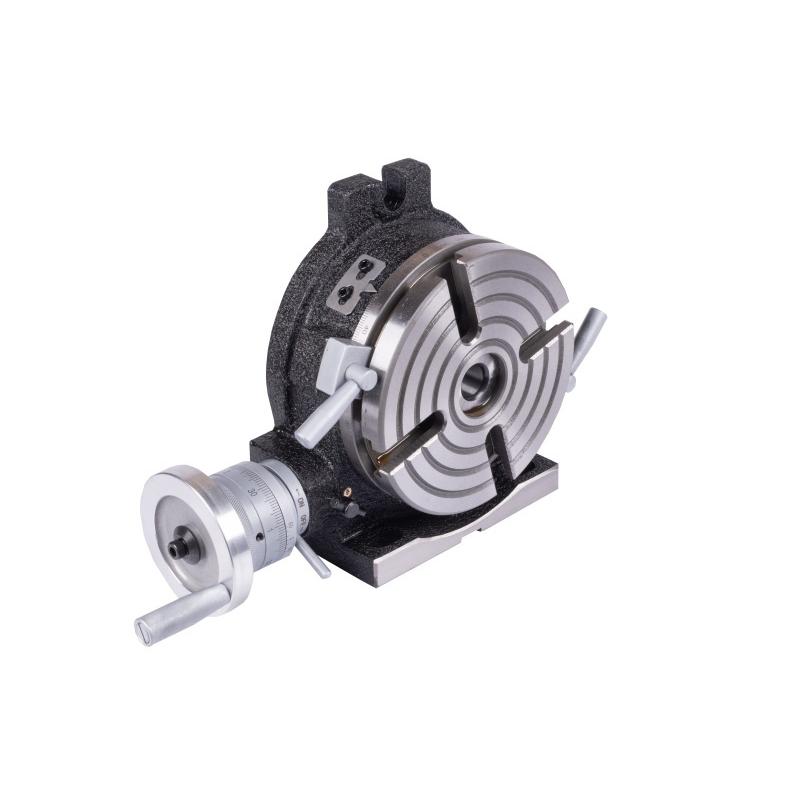

OS-150 - otočný stůl je jedním z hlavních příslušenství pro vyvrtávací frézky při operacích frézování, závitování a vrtání. Stůl lze použít také ve vertikální poloze, kde jej lze kombinovat s koníkem. Desku stolu lze otáčet o 360°, nonius je dělen po 1´ s
přesností 10´´. Stůl je vybaven utahovacími kličkami a také pojistným mechanismem otáčecí kliky.
Hlavní výhody
- Hodí se na vrtání a frézování pro horizontální či vertikální frézky a vrtačky
- Deska stolu je vyrobena z vysoce kvalitní litiny
- Šnek je kalený a broušený, vyrobený ze speciální litiny

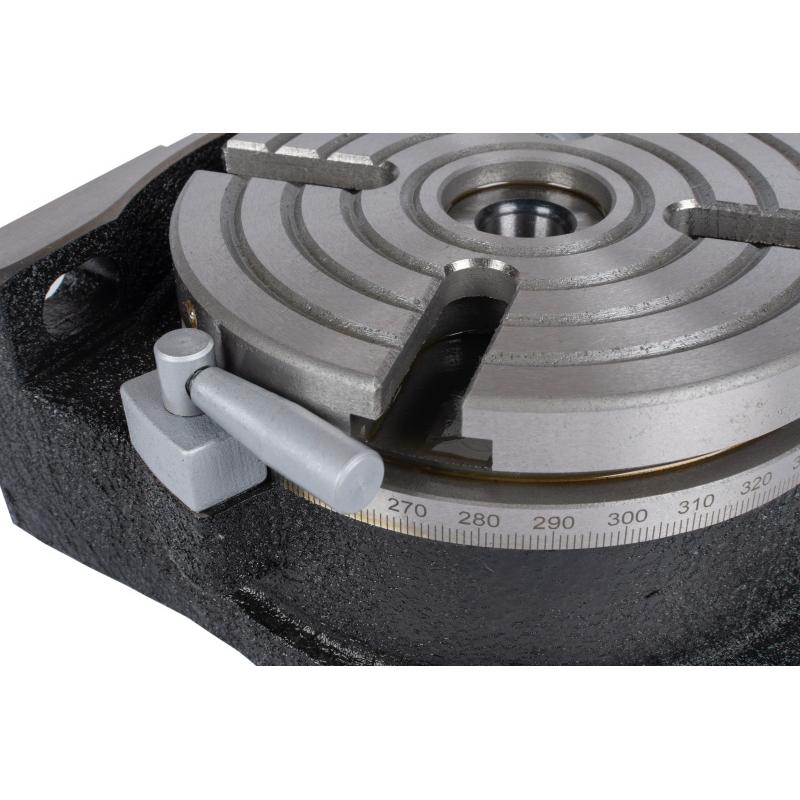

- Upínání stolu pomocí dvou upínacích pák
- Převodový poměr 90:1

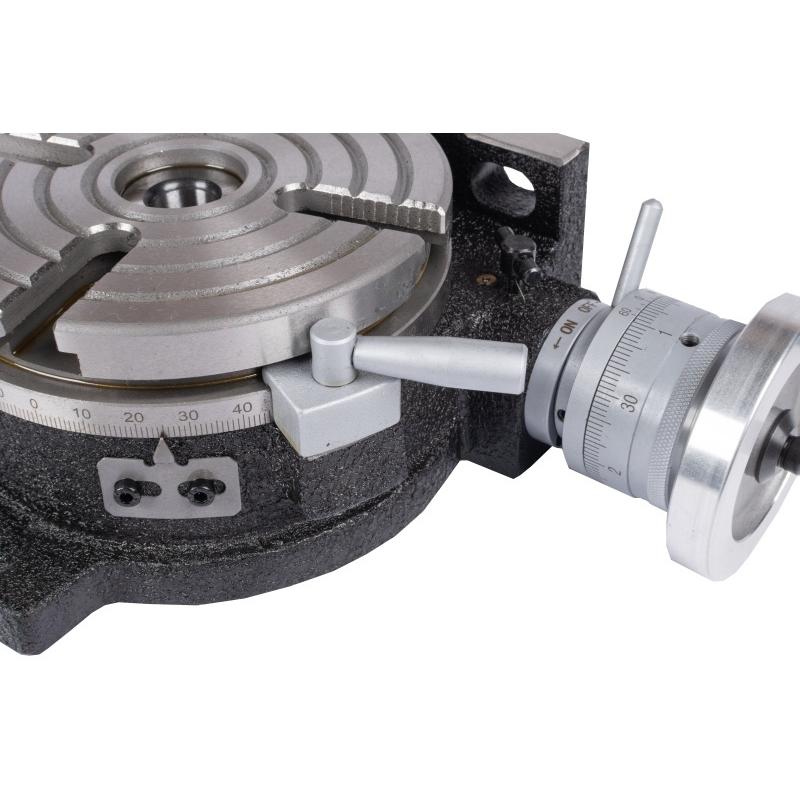

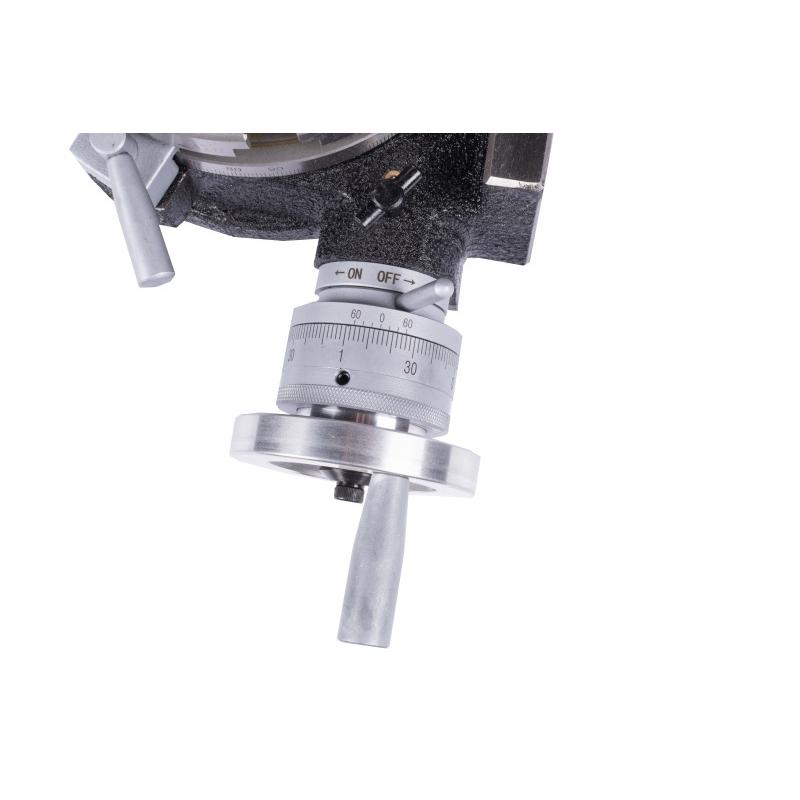

- Možnost dělení prostřednictvím ručního kolečka s noniusem
- Pracovní stůl se stupnicí 360°
Součásti balení otočného stolu PROMA OS-150
- otočný stůl

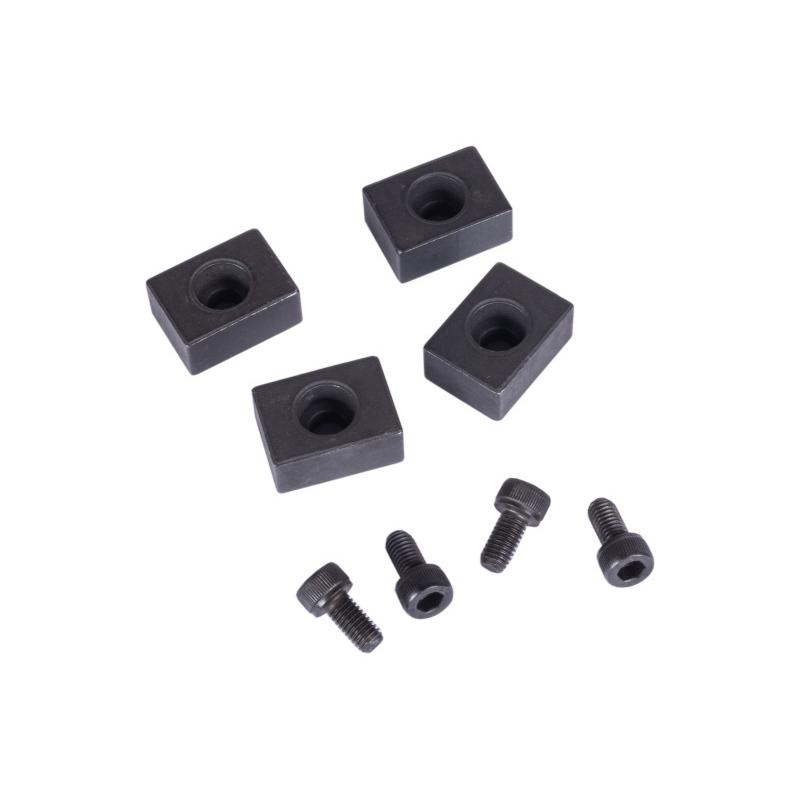

- kameny 16 mm 4ks
- upevňovací šrouby kamenů 4ks
Parametry
Průměr otočného stolu: 150 mm
: 150
Průměr a hloubka středového osazení: 40 x 6 mm

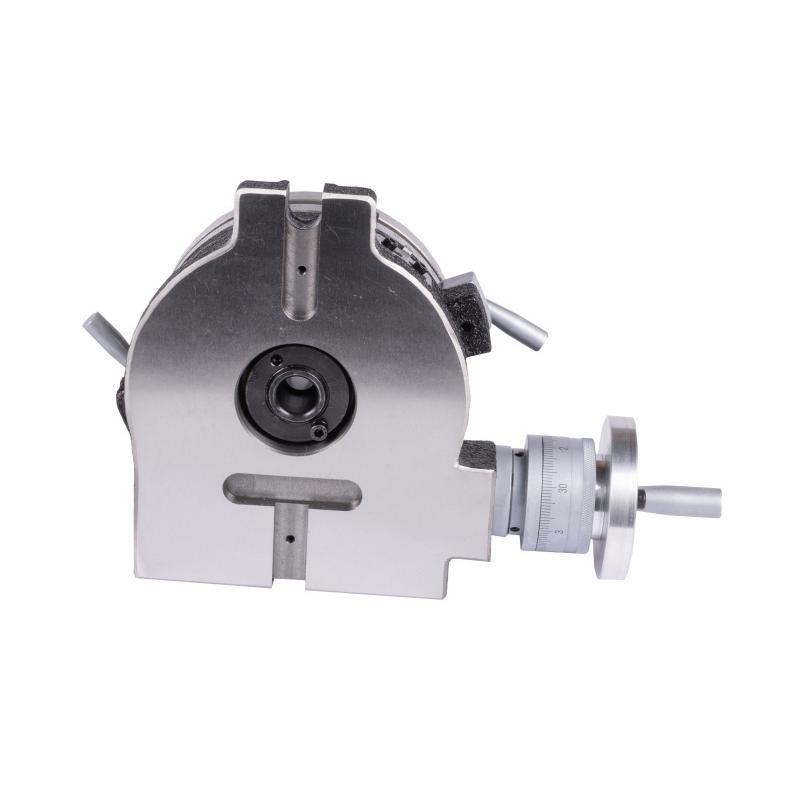

Výška středu při vertikálním použití: 100 mm
Velikost "T" drážky: 12 mm
Šířka vodících kamenů: 16 mm
Převod ozubených kol: 1:90
Modul závitu šroubu: 1,5 mm
Dělení na obvodu stolu: 360 °
Pootočení stolu při jednom otočení kličkou: 4 °
Min. dělení noniusu: 10 ´´
