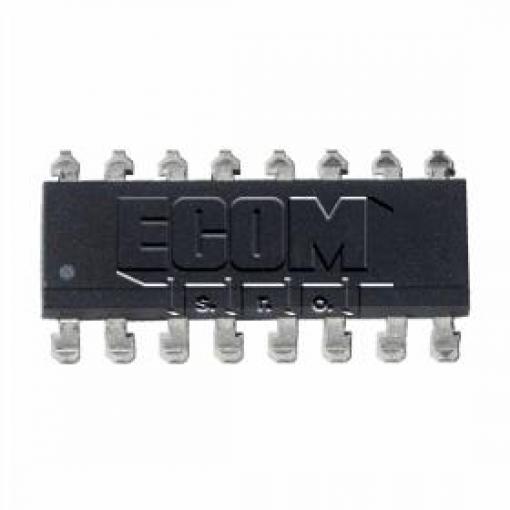

Čtyřkanálový optočlen s tranzistorovým výstupem určený pro galvanické oddělení signálů v digitálních obvodech a řídicích aplikacích.
Vlastnosti
- Počet kanálů: 4 nezávislé optočleny
- Výstupní prvek: bipolární tranzistor
- Vstupní proud: 50 mA
- Maximální napětí mezi kolektorem a emitorem: 35 V
- Přenosový poměr (CTR): 50–600 %
- Pouzdro: DIP-16 SMD
- Norma: RoHS
Využití
Optočlen LTV847S se používá pro bezpečné oddělení logických obvodů s různými napěťovými úrovněmi, v průmyslové automatizaci, řídicích jednotkách, měřicích přístrojích a v aplikacích vyžadujících galvanickou izolaci mezi vstupem a výstupem. Čtyřkanálové provedení umožňuje řízení nebo monitorování více nezávislých signálů z jednoho pouzdra.
Technické parametry
- Model
- LTV847S
- Počet kanálů
- 4
- Vstupní proud
- 50 mA
- Maximální napětí UCE
- 35 V
- Přenosový poměr
- 50–600 %
- Pouzdro
- DIP-16 SMD
- Certifikace
- RoHS
