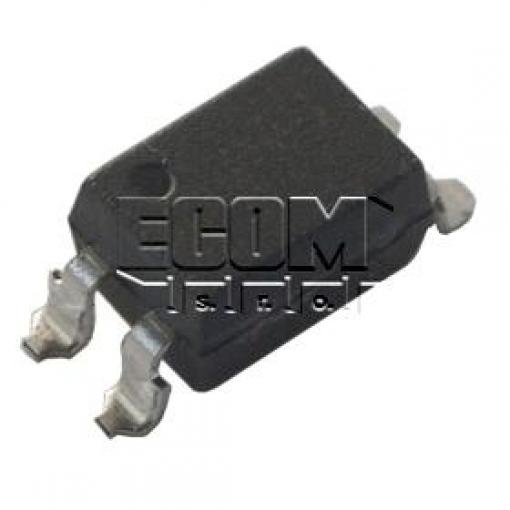

Optočlen s tranzistorovým výstupem určený pro galvanické oddělení signálů v nízkofrekvenčních aplikacích. Základní provedení vhodné pro běžné spínací a řídicí obvody.
Vlastnosti
- Typ: optočlen s tranzistorovým výstupem
- Pouzdro: DIP-4 SMD
- Maximální vstupní proud: ±50 mA
- Maximální napětí kolektoru: 35 V
- Minimální přenosový poměr (CTR): > 20 %
- Izolační napětí: 5,0 kV
- Certifikace: RoHS
Využití
Optočleny řady LTV814 se používají pro galvanické oddělení mezi logickými obvody, řídicími jednotkami a výkonovými prvky. Typické aplikace zahrnují spínání tranzistorů, MOSFET či IGBT, řízení relé, izolaci signálů v průmyslové automatizaci a ochranné obvody. Vhodný pro DC signály a nízké spínací frekvence.
