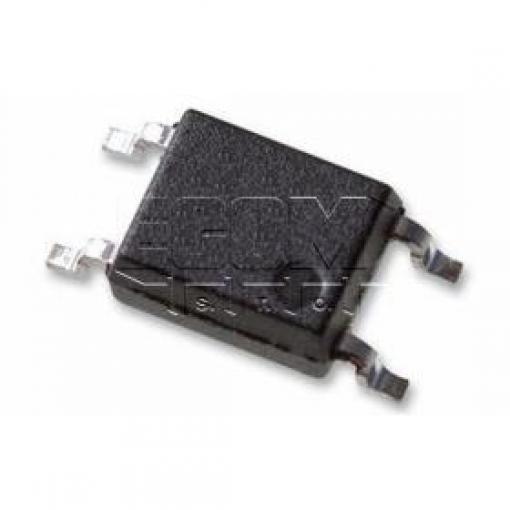

Optočlen s výstupem Darlington určený pro galvanické oddělení signálů v nízkofrekvenčních aplikacích. Kombinuje LED na vstupu s fototranzistorem na výstupu, což umožňuje bezpečné oddělení dvou obvodů s různými potenciály.
Vlastnosti
- Typ výstupu: Darlington (vysoké zesílení)
- Vstupní proud LED: 50 mA
- Maximální napětí kolektoru: 35 V
- Přenosový poměr (CTR): 600–7 500 %
- Izolační napětí: 3,7 kV
- Pouzdro: MiniFlat4 (SMD)
- Certifikace: RoHS
Využití
Optočleny řady KPC355 se používají v řídicích obvodech, spínacích zdrojích, průmyslové automatizaci a ochranných obvodech, kde je potřeba galvanické oddělení signálů mezi nízkovoltážní a vysokovoltážní částí zařízení. Darlingtonův výstup zajišťuje vysoké zesílení a nízký úbytek napětí v sepnutém stavu.
