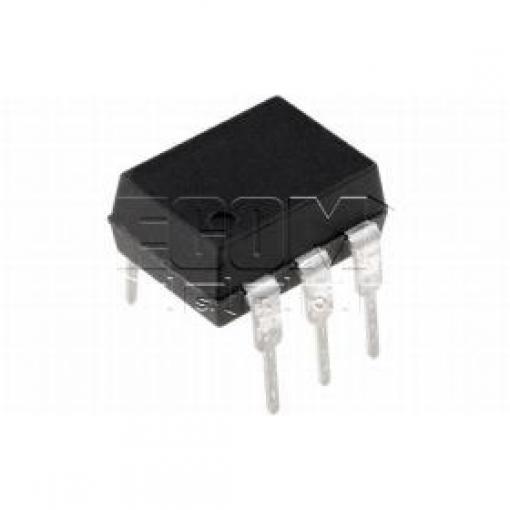

Optočlen se Schmittovým klopným obvodem určený pro galvanické oddělení signálů v digitálních obvodech a řídicích aplikacích.
Vlastnosti
- Schmittův klopný obvod na výstupu pro čistší přepínání
- Galvanické oddělení vstupu a výstupu
- Nízká spotřeba na vstupu
- Standardní DIP-6 pouzdro
- RoHS kompatibilní (LF verze)
Technické parametry
- Model
- H11L1M
- Maximální vstupní proud
- 60 mA
- Napětí mezi vstupy a výstupy
- 15 V
- Výstupní proud
- 50 mA
- Izolační napětí
- 7,5 kV
- Pouzdro
- DIP-6
- Výrobce
- FSC
- Certifikace
- RoHS (LF)
Využití
Optočlen se používá v průmyslové automatizaci, řídicích systémech, měřicích přístrojích a všude tam, kde je potřeba galvanické oddělení mezi nízkonapěťovými a vysokonapěťovými obvody. Schmittův obvod zajišťuje stabilní přepínání i při šumivých signálech.
