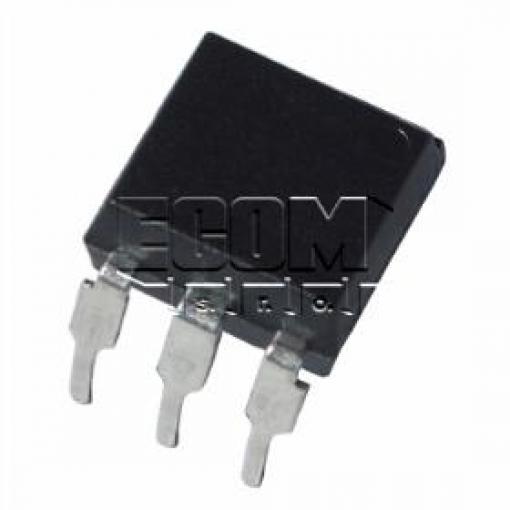

Optočlen s tranzistorovým výstupem určený pro galvanické oddělení obvodů v průmyslových aplikacích, regulacích a řídicích systémech.
Vlastnosti
- Tranzistorový výstup pro spínání a zesílení signálu
- Galvanické oddělení vstupní a výstupní strany
- Nízké napájecí napětí na vstupu
- Standardní DIP-6 pouzdro
- RoHS kompatibilní (LF varianta)
Technické parametry
- Model
- CNY75GB
- Typ
- Optočlen s tranzistorem
- Vstupní proud LED
- 60 mA
- Maximální napětí kolektoru
- 70 V
- Přenosový poměr (CTR)
- 100–200 %
- Izolační napětí
- 6 kV
- Pouzdro
- DIP-6
- Provedení
- RoHS (LF — bez olova)
Využití
Optočleny řady CNY75 se používají v napájecích zdrojích, měřicích přístrojích, průmyslové automatizaci a ochranných obvodech, kde je potřeba galvanické oddělení mezi nízkonapěťovými a vysokonapěťovými částmi systému. Vhodné pro spínání tranzistorů, řízení relé a opto-izolaci signálů.
