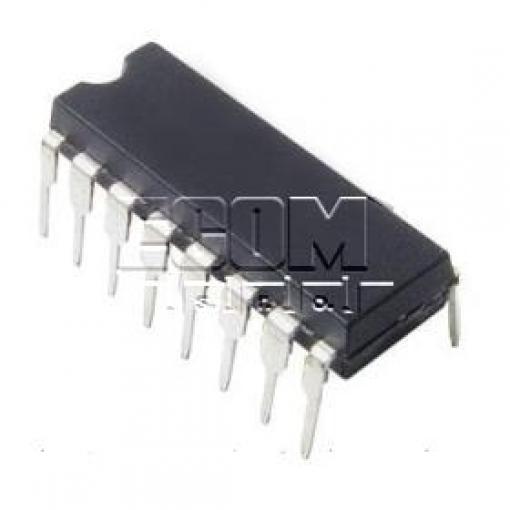

Čtyřkanálový optočlen s tranzistorovým výstupem. Každý kanál obsahuje infračervený LED a fototranzistor, který umožňuje galvanické oddělení mezi vstupní a výstupní částí obvodu.
Vlastnosti
- Počet kanálů: 4
- Typ výstupu: fototranzistor
- Pouzdro: DIP-16
- Maximální napětí mezi kolektorem a emitorem: 70 V
- Vstupní proud LED: 60 mA
- Přenosový poměr (CTR): 50–600 %
- Izolační napětí: 5,3 kV
- Certifikace: RoHS
Využití
Optočleny CNY74-4H se používají pro galvanické oddělení signálů v průmyslové elektronice, řídicích systémech, měřicích přístrojích a komunikačních rozhraních. Čtyřkanálové provedení umožňuje současné oddělení více signálů z jednoho pouzdra. Typické aplikace zahrnují ovládání relé, spínání výkonových prvků, izolaci logických signálů a ochranu citlivých obvodů před rušením.
