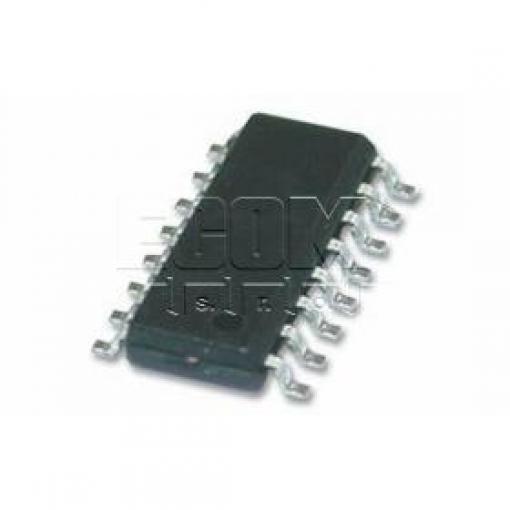

Čtyřkanálový optočlen s tranzistorovým výstupem určený pro galvanické oddělení signálů v průmyslových a spotřebitelských aplikacích.
Vlastnosti
- Počet kanálů: 4 nezávislé kanály
- Typ výstupu: bipolární tranzistor
- Pouzdro: SO16 (SMD, 4,4 mm výška)
- Vstupní proud: 20 mA
- Maximální napětí kolektor–emitor: 80 V
- Přenosový poměr (CTR): 100–600 %
- Certifikace: RoHS, LF (Lead Free)
Využití
Optočlen ACPL-247-500E se používá v aplikacích vyžadujících galvanické oddělení mezi logickými obvody, jako jsou průmyslové řídící systémy, měřící přístroje, spínací zdroje a komunikační rozhraní. Čtyřkanálový design umožňuje paralelní přenos více signálů.
Technické parametry
- Model
- ACPL-247-500E
- Počet kanálů
- 4
- Typ výstupu
- bipolární tranzistor
- Vstupní proud
- 20 mA
- Maximální napětí UCE
- 80 V
- Přenosový poměr (CTR)
- 100–600 %
- Pouzdro
- SO16 (4,4 mm)
- Norma
- RoHS, LF
