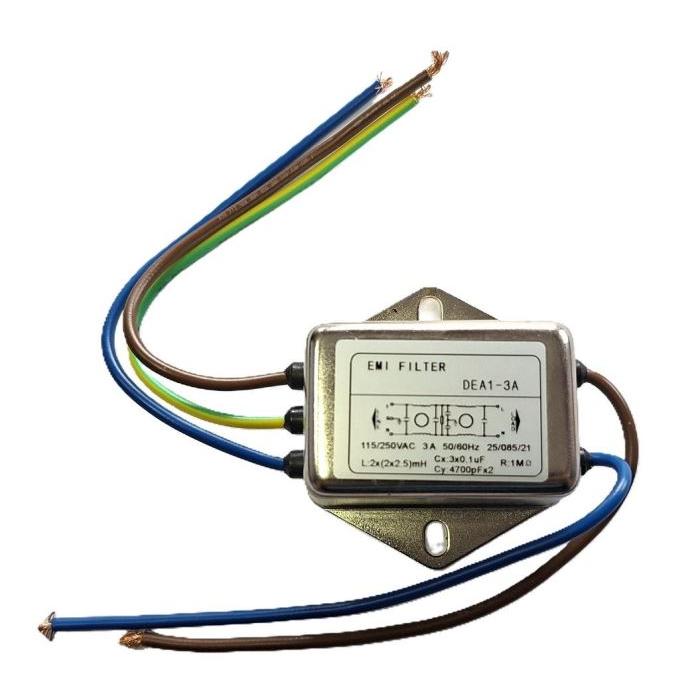

Odrušovací filtr DEA1-3A, 115–250 V AC / 3 A, 50–60 Hz

Odrušovací filtr určený pro potlačení vysokofrekvenčních rušení v napájecích obvodech. Filtr splňuje normu EN 60939-2 a je vhodný pro použití v průmyslových zařízeních, měřicí technice a spotřebičích vyžadujících kvalitní napájení.

Vlastnosti

• Jmenovité napětí: 115–250 V AC
• Jmenovitý proud: 3 A
• Pracovní frekvence sítě: 50–60 Hz
• Potlačení rušení: 10 kHz až 30 MHz
• Počet vývodů: 5
• Norma: EN 60939-2

Technické parametry

Indukčnost L

2 × 2,5 mH

Kapacita Cx

0,1 µF

Kapacita Cy

4 700 pF (2×)

Odpor R

1 MΩ

Rozměry (D × Š × V)

45 × 30 × 23 mm

Využití

Filtr se používá v napájecích obvodech zařízení citlivých na elektromagnetické rušení — měřicí přístroje, laboratorní zdroje, průmyslová řídící zařízení, medicínská zařízení. Zabraňuje šíření vysokofrekvenčního rušení do napájecí sítě a zároveň chrání zařízení před rušením přicházejícím ze sítě.
