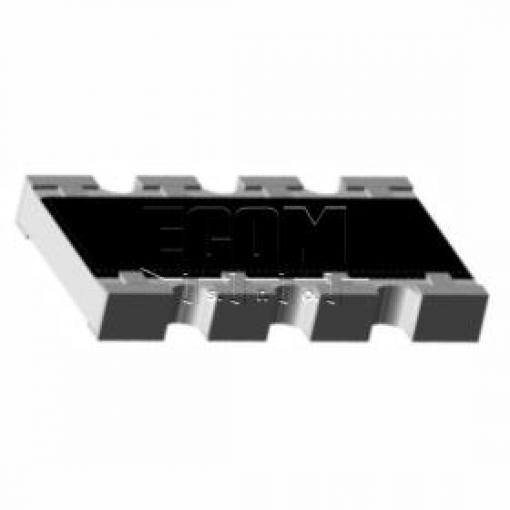

Odporová síť (rezistorová síť) v pouzdře SMD 1206 obsahující čtyři rezistory o hodnotě 10 kΩ. Určena pro hromadné zapájení odporů na desku plošných spojů, kde je třeba více stejných nebo různých odporů v kompaktní formě.
Vlastnosti
- Počet rezistorů: 4
- Hodnota rezistoru: 10 kΩ
- Tolerance: 5 %
- Výkon na rezistor: 0,0625 W
- Počet vývodů: 8 (SMD)
- Pouzdro: 1206
- Provedení: konvexní
- Norma: RoHS (bez olova)
Využití
Odporové sítě se používají v digitálních obvodech, řídících elektronických modulech, měřicích přístrojích a průmyslové automatizaci. Typicky slouží jako pull-up/pull-down rezistory, terminační odpory nebo součást vstupních filtrů. Kompaktní provedení šetří místo na desce a zjednodušuje montáž.
