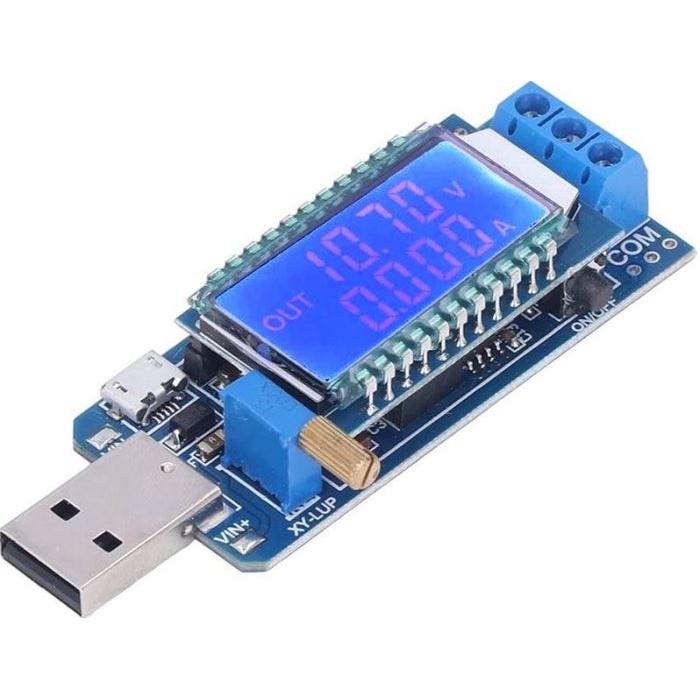

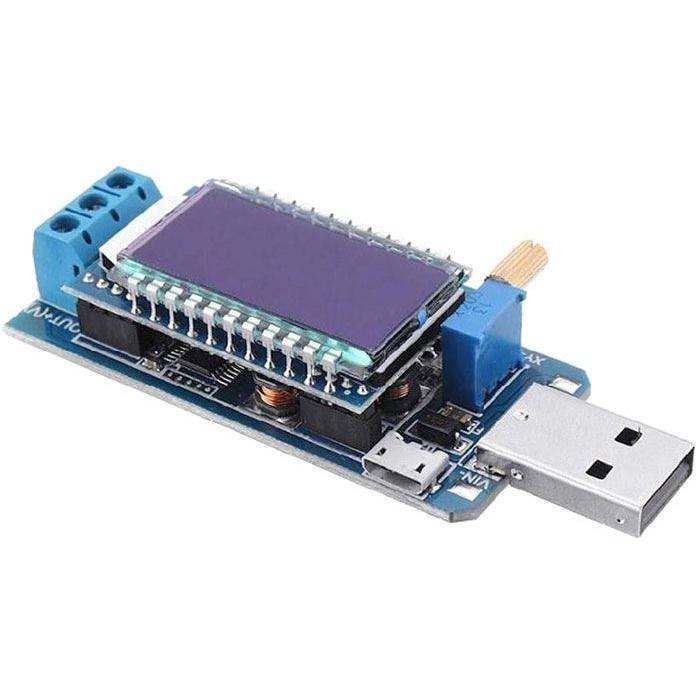

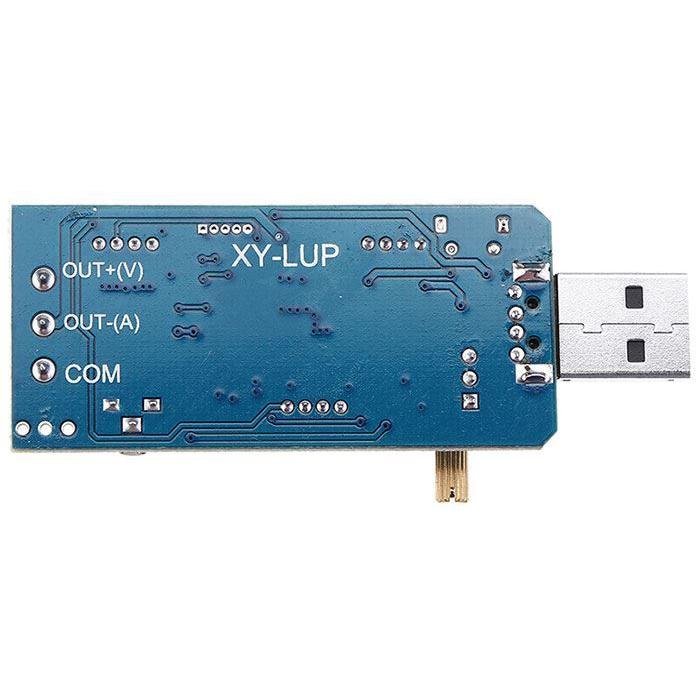

Napájecí modul XY-LUP, step-down/up měnič 3,5-12V / 1,2-24V, 3W

Multifunkční napájecí modul XY-LUP kombinuje regulovatelný step-down/up měnič s integrovaným digitálním měřicím přístrojem. Umožňuje převod DC napětí z rozsahu 3,5–12 V na výstupní napětí 1,2–24 V s maximálním výkonem 3 W, přičemž lze měřit napětí, proud, výkon a kapacitu baterie.

Režimy provozu

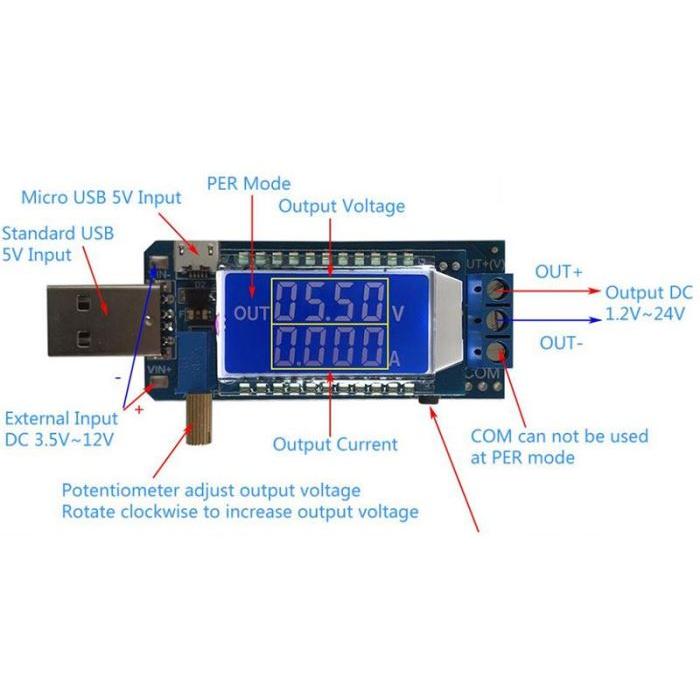

• Vstup: USB, Micro USB nebo přímé připojení na VIN+/VIN−
• Výstup: regulovatelné napětí 1,2–24 V DC z vývodů OUT+/OUT−
• Výstupní výkon: 2 W (1,2–2 V), 3 W (2–20 V), 2,5 W (20–24 V)
• Nastavení napětí otáčením potenciometru
• Zapínání/vypínání výstupu krátkým stisknutím tlačítka ON/OFF
• Měření napětí: 0–35 V DC (přesnost ±0,5 %)
• Měření proudu: 0–3 A DC (přesnost ±1 %)
• Měření výkonu: 0–110 W
• Měření kapacity baterie: 0–9999 Ah
• Měření doby vybíjení: 0–100 hodin

**Režim napájení (PER):**
**Režim měření (VAH):**

Vlastnosti

• Duální funkce: měnič napětí a multimetr v jednom zařízení
• Pamatování si posledního nastaveného režimu po vypnutí
• Přepínání režimů dlouhým stisknutím tlačítka ON/OFF
• Digitální displej s indikací aktivního režimu (OUT v režimu PER)
• Kompaktní rozměry pro integraci do projektů

Technické parametry

Vstupní napětí

3,5–12 V DC (USB, Micro USB, VIN+/VIN−)

Výstupní napětí

1,2–24 V DC (regulovatelné)

Maximální výstupní výkon

3 W

Rozsah měření napětí

0–35 V DC

Rozsah měření proudu

0–3 A DC

Rozsah měření výkonu

0–110 W

Rozsah měření kapacity

0–9999 Ah

Pracovní teplota

−40 °C až +85 °C

Pracovní vlhkost

0–95 % REL

Rozměry

77 × 33 × 16 mm
