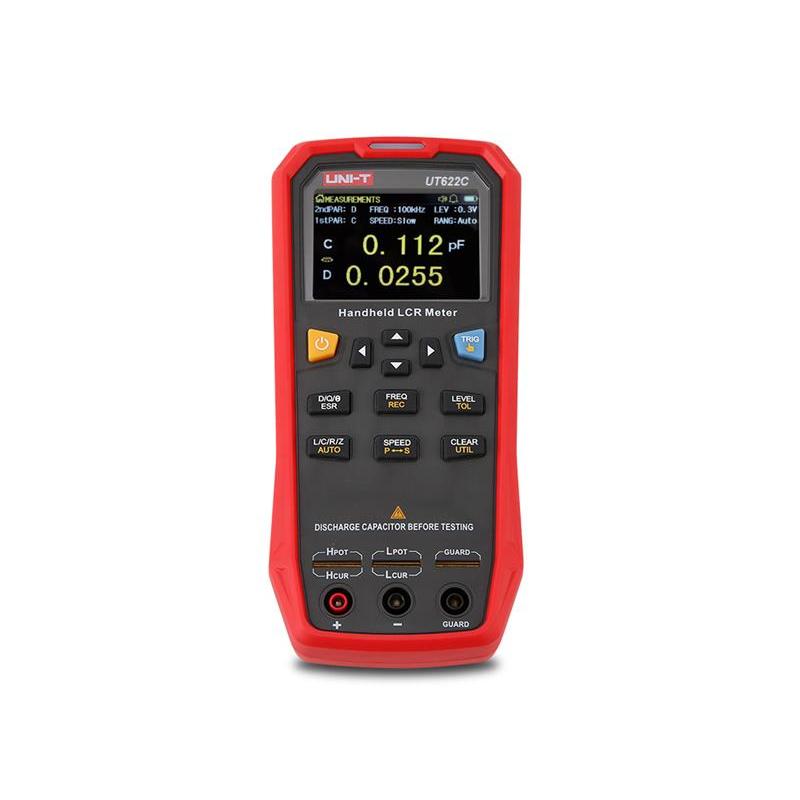

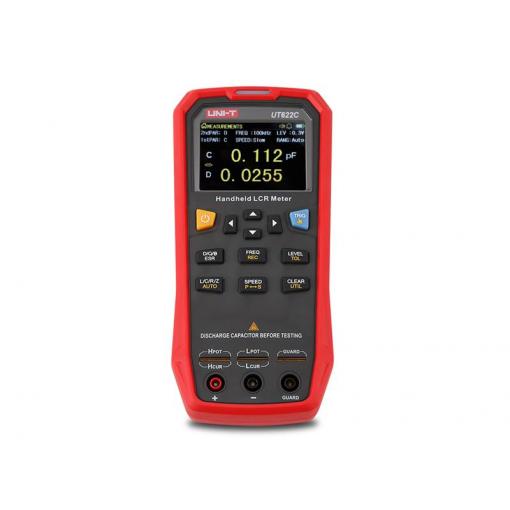

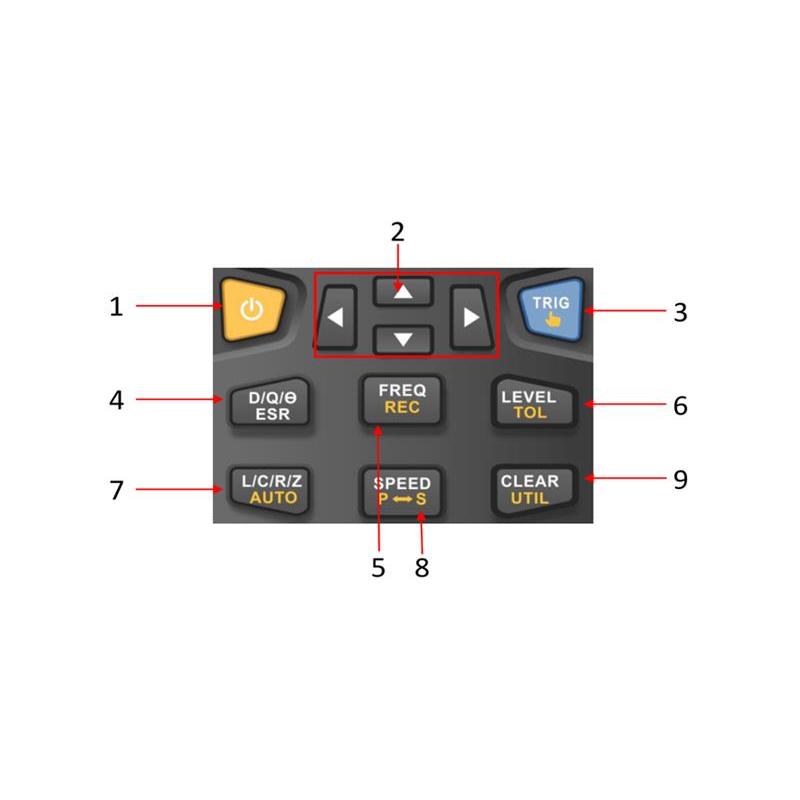

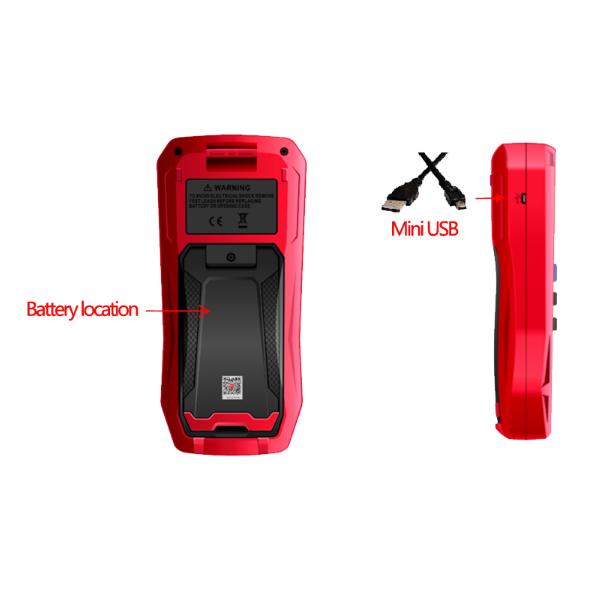

Přístroj UT622C LRC je ruční měřič součástek - cívek (indukčnosti), rezistorů (odporu) a kondenzátorů (kapacity) a jejich sekundárních vlastností: D (ztrátového faktoru), Q (faktoru kvality), ? (fázového úhlu ve stupních), ? (fázového úhlu v radiánech) a ESR (ekvivalentího sériového nebo paralelního odporu). Parametry součástek se měří střídavým napětím s volitelným kmitočtem 100, 120, 1000, 10000 Hz, 100kHz a volitelnou amplitudou 0,1Vrms, 0,3Vrms, 1,0Vrms při výstupní impedanci zdroje signálu 100?. Nejvyšší přesnost měření je 0,1%.. Přístroj má intuitivní TFT LCD displej s úhlopříčkou 2,8palce a nastavitelným jasem podsvětlení v deseti stupních, zabudovaný velkokapacitní Li-Pol akumulátor 1800mAh a miniUSB konektor pro nabíjení a přenos dat do PC. Maximální hodnota displeje při měření primárních parametrů je 99999 a minimální hodnota při měření sekundárních parametrů je 0,0001. Režim měření - jedno měření spouštěné tlačítkem TRI nebo příkazem z PC; nebo nepřetržité měření s nastavitelnou rychlostí spouštění testování 20x/sec, 5x/sec, 2x/sec. Konfigurace terminálů 2+1 nebo 4+1(s testovacími kabely UTR-L100k-H, které jsou součástí dodávky tohoto přístroje).. Přístroj je svou technologickou vyspělostí vhodný i pro profesionální určení - ve spojení s počítačem (PC) vytvoří stanoviště pro třídění součástek dle zadané tolerance parametrů a je využitelný ve výrobních linkách, laboratořích atd.. Parametry produktu :. - ruční RLC měřič primárních a sekundárních parametrů součástek. - velký podsvětlený, intuitivní displej TFT LCD, 10stupňů jasu. - rozsah dipleje je maximálně 99999. - nejvyšší přesnost 0,1%. - možnost výběru součástek dle zadané tolerance. - měření střídavým napětím 100, 120, 1000, 10000 Hz nebo 100kHz. - volitelná amplituda měř. napětí 0,1Vrms, 0,3Vrms, 1,0Vrms. - volba ekvivalentího režimu (pro Z <100? sériový, pro Z >10k? paralelní). - automatická identifikace součástky. - zabudovaný velkokapacitní Li-Pol akumulátor: 3,7V/1800 mAh. - napájení + nabíjení: adaptér DC 5V ±0,25V, >1A. - činnost na jedno nabití akumulátoru: typicky 8 hodin. - funkce v režimu záznamu a statistiky dat: AVG, MAX, MIN. - zvukový tón při stisku tlačítek: ano, možno vypnout / zapnout. - možnost uzamknutí tlačítek: ano. - automatické vypnutí: ano po 5, 15, 30, 60 ti minutách, nebo vypnuto. - datové rozhraní: mini USB. - přenosová rychlost dat do PC: 9600/19200/38400 Baudů. - akustický a optický alarm porovnání výsledků tolerancí: vypnuto, vyhovuje, nevyhovuje. - výběr zvukového alarmu: krátké pípnutí, dlouhé pípnutí, dvě krátké pípnutí. - vynulování testeru při otevřeném nebo zkratovaném obvodu: ano. - nastavení hodnoty tolerance od nominálu: 1% až 20%, výchozí 5%. - počítání součástek: všech, vyhovujících, nevyhovujících. Technické parametry :. - Rozsah měření primárních parametrů impedancí :. typ // rozsah zobrazení // minimální rozlišení na rozsahu. indukčnost L // 0,001 µH až 9999,9 H // 1 / 0,1 / 0,01 / 0,001 µH. kapacita C // 0,001 pF až 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF. odpor R // 0,0001 ? až 99,999 M? // 0,0001 ?. obecná impedance Z // 0,0001 ? až 99,999 M? // 0,0001 ?. - Rozsah měření sekundárních parametrů impedancí :. typ // rozsah zobrazení // minimální rozlišení na rozsahu. ztrátový faktor D // 0,0001 až 9,9999 // 0,0001. faktor kvality Q // 0,0001 až 99999 // 0,0001. fázový úhel ve stupních ? deg // -179,9° až 179,99° // 0,01°. fázový úhel v radiánech ? rad // -3,142 rad až 3,1416 rad // 0,001 rad. ekvivalentní odpor ESR // 0,01 m? až 999,99 ? // 0,01 m?. - displej: podsvětlený TFT LCD displej s úhlopříčkou 2,8" s rozlišením 320 x 240 pixelů. - rozsah displeje: maximálně 99999. - přesnost: nejlepší 0,1%. - výběr součástek dle nastavené tolerance: ano. - měření napětím: AC 100, 120, 1000, 10000 Hz nebo 100kHz. - amplituda měř. napětí: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms. - přenos dat do PC: ano, po instalaci softwaru do PC. - napájení: Li-Pol akumulátor 1800mAh a(nebo) adaptér DC 5V ±0,25V, >1A. - automatická správa nabíjení: i při vypnutém přístroji. - nabíjecí a datové rozhraní: mini USB. - pracovní prostředí: teplota 5 až 35°C, vlhkost ?80%°C. - hmotnost bez baterií /s akumulátorem: 305g / 420g. - rozměry výrobku (V x Š x H): 192 x 93 x 44 mm. - rozměry balení: 225 x 220 x 63 mm. - certifikace bezpečnosti a EMC: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013. Obsah individuálního balení :. - přístroj UT622C: 1ks. - kabel rozhraní USB: 1ks. - napájecí adaptér 5V/1A 1ks. - čtyřpólové testovací kabely UTR-L100k-H: 1ks. - pozlacená zkratovací deska UTR-001: 1ks. - návod k použití: 1ks. Balení pro velkoodběratele :. - standardní množství na karton: 10ks. - standardní rozměry kartonu: 370 x 305 x 475 mm. - hrubá hmotnost kartonu: cca 13,2 kg. VÝROBCE : UNI-TREND.
