Kód: c_1380699

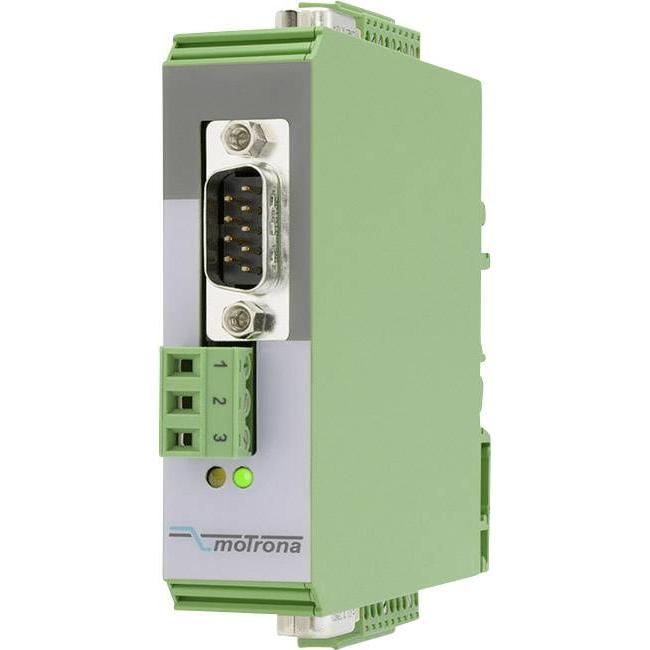

Na SV 210 - rozdělovač signálu se používá, aby signály světlomet Sincos-Geber čistě a bez problému na více zařízení. Přitom lze zařízení buď Sincos-Signalen i s inkremntálním rotačním impulsů.
Na obou sinus výstupy poskytuje rozbočovač opět sinusovým signálem se stejným formátu jako na vstupu, včetně Referenzimpulses (pokud snímač straně k dispozici). Všechny sinusovým signálem používá pro průmyslové otočných běžné napětí z 1 Vss (diferenciální).
Proud po 11 µA Standard jsou tohoto přístroje nejsou podporovány.
Na obou přírůstkové výstupy poskytuje rozbočovač pravoúhlé impulzy, a to přesně impuls pro sinus perioda a nulového impuls odpovídá příchozích referenční impulsem. K dispozici jsou zásadně diferenční signály A, /A, B, /B, Z,/Z. Výstupní úroveň je pro každý z obou přírůstkové samostatné výstupy lze zvolit (rozsah TTL 5 V až HTL max. 30 V)
Tento text byl přeložen strojově.
Parametry
Rozměry: (d x š x v) 102 x 22.5 x 102 mm
Vnější výška: 102 mm
Vnější délka: 102 mm
Vnější šířka: 22.5 mm
Typ (výrobce): 8386.5010
Provozní napětí: 24 V/DC
Výstupy: 4
Vstupy měření: 1
Hmotnost: 100 g
Kategorie produktu: rozdělovač signálu SinCos
Výhody
Tenký, kompaktní plastový kryt pro montáž na lištu; konektory pro SinCos-Signale přes D-SUB-konektor; inkrementální impulzní výstupy přes zásuvné šroubové svorky.
EAN: 4016138996487
