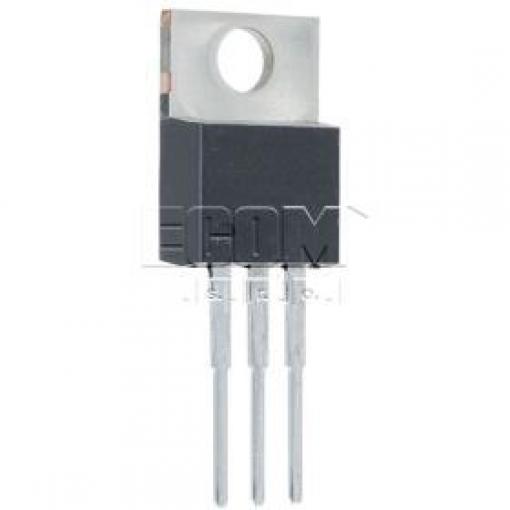

Výkonový N-kanálový MOSFET tranzistor od společnosti STM určený pro spínací aplikace s vysokým proudem. Vhodný pro spínané zdroje, měniče, motorové řidiče a další výkonové obvody.
Vlastnosti
- Typ: N-kanálový MOSFET (unipolární tranzistor)
- Pouzdro: TO-220 (standardní výkonové pouzdro)
- Nízký odpor kanálu (Ron) pro minimální ztráty
- Vysoká spínací frekvence
- Certifikace RoHS (bezolovnatý)
Technické parametry
- Model
- STP120N4F6
- Maximální napětí Uds
- 40 V
- Maximální proud Id
- 80 A
- Maximální výkon
- 110 W
- Odpor kanálu (Ron)
- 4,3 mΩ
- Pouzdro
- TO-220
- Norma
- RoHS (LF — bezolovnatý)
Využití
Transzistor se používá v napájecích zdrojích, DC-DC měničích, motorových řídících obvodech, spínačích vysokého proudu a dalších výkonových aplikacích vyžadujících efektivní spínání s nízkými ztrátami.
