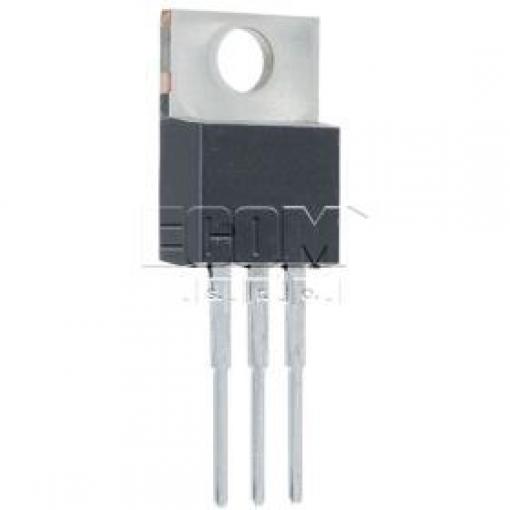

Výkonový N-kanálový MOSFET tranzistor řady IRF určený pro spínací aplikace s vyšším proudem. Standardní provedení pro použití v napájecích zdrojích, měničích a dalších spínacích obvodech.
Vlastnosti
- Typ: N-kanálový MOSFET (unipolární tranzistor)
- Pouzdro: TO-220AB (3 vývody, vhodné pro přímou montáž na chladič)
- Nízký odpor kanálu (Ron) pro minimalizaci ztrát
- Vhodný pro vysokofrekvenční spínání
- RoHS certifikace (bezolovnatý)
Technické parametry
- Model
- IRFB3806PBF
- Maximální napětí mezi drain
- source (Uds): 60 V
- Maximální proud drain (Id)
- 43 A
- Maximální výkon (P)
- 71 W
- Odpor kanálu (Ron)
- 15,8 mΩ
Využití
MOSFET tranzistory tohoto typu se používají v napájecích zdrojích, DC-DC měničích, spínacích regulátorech, motorových řídičích a dalších aplikacích vyžadujících spínání vyšších proudů. Nízký odpor kanálu zajišťuje nižší ztráty a lepší účinnost obvodu.
