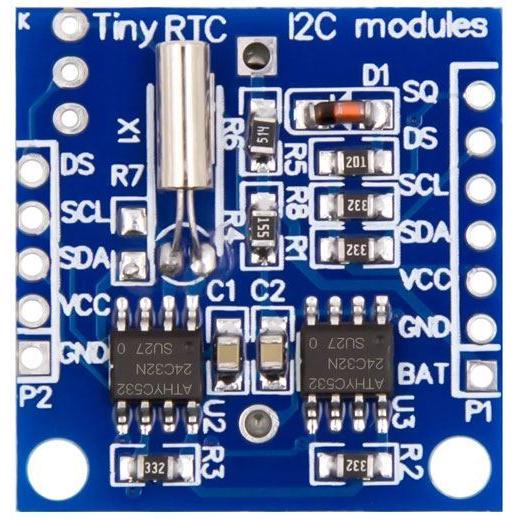

Modul hodin reálného času (RTC) s integrovanou pamětí EEPROM pro Arduino a další mikrokontroléry. Kombinuje obvod DS1307 pro měření času s 32 KB pamětí AT24C32 připojenou přes I2C sběrnici.
Vlastnosti
- Měření času: hodiny, minuty, sekundy
- Měření data: den, měsíc, rok (kalendář do roku 2100)
- Komunikace: I2C sběrnice (adresa 0x68 pro RTC, 0x50 pro EEPROM)
- Integrovaná paměť: 32 KB EEPROM AT24C32 (56 bytů volné uživatelské paměti)

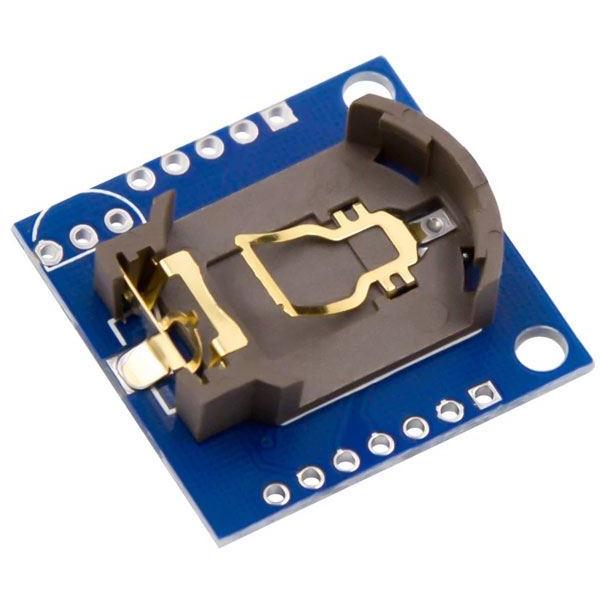

- Zálohovací obvod s baterií CR2032 nebo LIR2032 (součástí balení)
- Výstup 1 Hz pro synchronizaci
- Rozměry: 27 × 28 × 10 mm
Napájení a záloha
Modul pracuje na napětí 5 V z mikrokontroléru. Při odpojení externího napájení převezme zálohovací baterie (CR2032) funkci hodin — čas se zachovává bez resetování. Během provozu na baterii není možné číst ani zapisovat do EEPROM; baterie slouží výhradně k udržení času.
Využití
Modul se používá v Arduino projektech, embedded systémech a zařízeních vyžadujících přesné měření času a dlouhodobé ukládání dat — meteostanice, dataloggery, průmyslové řídící systémy, IoT zařízení. Teplota okolí může mírně ovlivnit přesnost oscilátoru.
Technické parametry
- Obvod RTC
- DS1307
- Paměť
- AT24C32 (32 KB EEPROM)
- Komunikace
- I2C
- Výstup
- 1 Hz
- Zálohovací baterie
- CR2032 (součástí)
- Rozměry
- 27 × 28 × 10 mm
