Modul relé Modbus RTU 1kanálový, 12 V DC, RS485

Name: Modul relé Modbus RTU 1kanálový, 12 V DC, RS485
SKU: h_m547e
Price: 143 CZK
Availability: InStock

Cena nyní (s DPH):

143,- Kč

bez DPH
118,-

22 ks k dispozici

Zboží doručíme do 3 pracovních dnů na Vaši adresu v rámci ČR i na Slovensko

Kód: h_m547e

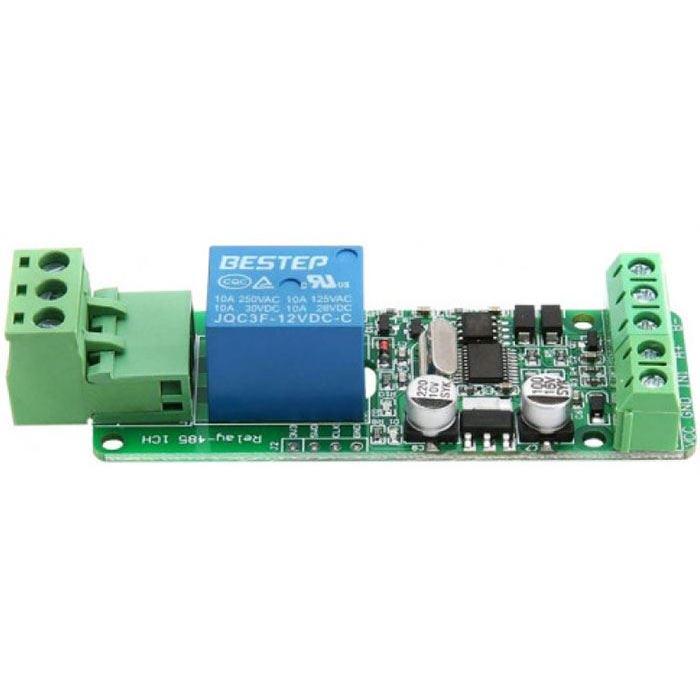

Jednokanálový reléový modul s komunikací Modbus RTU přes rozhraní RS485. Modul obsahuje 8bitový mikrokontrolér a umožňuje digitální detekci vstupního signálu s reléovým výstupem pro spínání zátěže.

Vlastnosti
- Komunikační protokol: Modbus RTU (RS485)
- Počet kanálů: 1 (2bitový vstup, 2bitový reléový výstup)
- Napájení: 12 V DC, max. 1 A
- Mikrokontrolér: 8bitový MCU
- Rozměry: 84 × 27 × 20 mm
- Pracovní teplota: -25 °C až +85 °C
- Pracovní vlhkost: 5 % až 95 % RH
Využití

Modul slouží k digitální detekci signálů a řízení spínacích prvků v automatizačních systémech. Typické aplikace zahrnují řízení PLC, inteligentní domácnost, kontrolu napájení a ovládání zátěží přes Modbus síť. Podporuje standardní AT příkazy a je kompatibilní s MCU ovládacími prvky.

Technické parametry

Pracovní napětí

12 V DC

Maximální proud

1 A

Pracovní teplota

-25 °C až +85 °C

Pracovní vlhkost

5 % až 95 % RH

Rozměry

84 × 27 × 20 mm

Komunikační rozhraní

RS485 (Modbus RTU)

Počet vstupů

2bitový

Počet výstupů

2bitový reléový

Otázky a odpovědi k tomuto produktu

❓ Zeptat se

- Otázka
- Dobrý den můžete mi prosím zaslat tabulku registrů ohledně vstupu? adresa mi jde měnit, relé spínat ale vstup mi stále nejde načíst děkuji
  ptal se Miloslav Šaněk 29.04.2026
- Odpověď
- Dobrý den,

  děkuji za dotaz. Když Vám funguje spínání relé i změna adresy, znamená to, že RS485 komunikace s modulem je v pořádku. Problém bude pouze v zapojení vstupu IN1, projděme to společně.

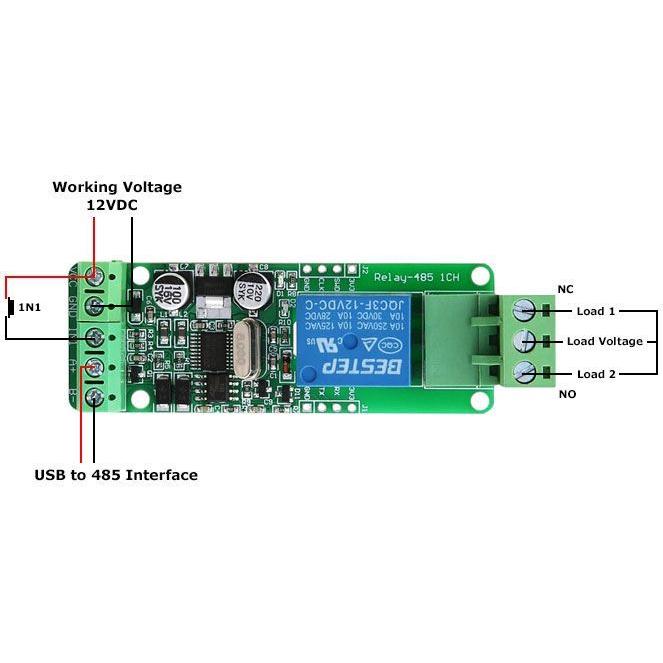

  Nejčastější příčina – chybějící propojka VCC ↔ IN1

  V dokumentaci je uvedeno „prepoj VCC na IN1“. Optočlen vstupu IN1 totiž nemá napájecí napětí přivedeno interně na desce – je nutné ho přivést drátkovou propojkou ze svorky VCC (12 V). Teprve poté má optočlen co spínat.

  Zapojení by tedy mělo vypadat takto:
  - VCC (12 V) → propojka → svorka IN1 (jedna strana)
  - Druhá strana svorky IN1 → spínací kontakt / tlačítko → GND
  Po sepnutí kontaktu projde optočlenem proud a při čtení dostanete stav 01.

  Ověření čtecího příkazu
```
Odeslat: 01 02 00 00 00 01 BF E2
```
  Význam jednotlivých bytů:
  - 01 – ID zařízení
  - 02 – funkční kód Read Discrete Inputs
  - 00 00 – adresa vstupu (IN1)
  - 00 01 – počet vstupů ke čtení
  - BF E2 – CRC kontrolní součet
  Odpověď z modulu:
```
01 02 01 00 A1 88   → vstup rozepnutý (00)
01 02 01 01 60 48   → vstup sepnutý (01) – CRC bude odlišné
```
  Doporučený postup řešení

  Postupujte prosím v tomto pořadí:
  1. Zkontrolujte propojku VCC → IN1. Pokud chybí, optočlen nikdy nesepne, ať pošlete jakýkoliv příkaz.
  2. Zkratujte natvrdo IN1 proti GND (případně proti druhé straně vstupního konektoru podle zapojení desky) a odešlete čtecí příkaz. Pokud se odpověď změní z 00 na 01, hardware je v pořádku a problém byl pouze v zapojení vstupu.
  3. Sledujte LED signalizaci na desce. Některé moduly mají LED přímo u optočlenu, která indikuje aktivní stav vstupu. Pokud LED nesvítí ani při přímém zkratu, bude se jednat o vadu desky.
  4. Změřte multimetrem napětí na svorce IN1. Při rozepnutém vstupu by tam mělo být přibližně 12 V (díky propojce z VCC), po sepnutí proti GND by mělo napětí klesnout k 0 V.
  Mohl byste mi prosím poslat fotografii zapojení nebo upřesnit, jaký signál chcete na vstup IN1 přivádět – jedná se o bezpotenciálový kontakt (tlačítko, relé), nebo již máte k dispozici napěťový signál? Podle toho Vám doporučím přesné zapojení.

  S pozdravem
