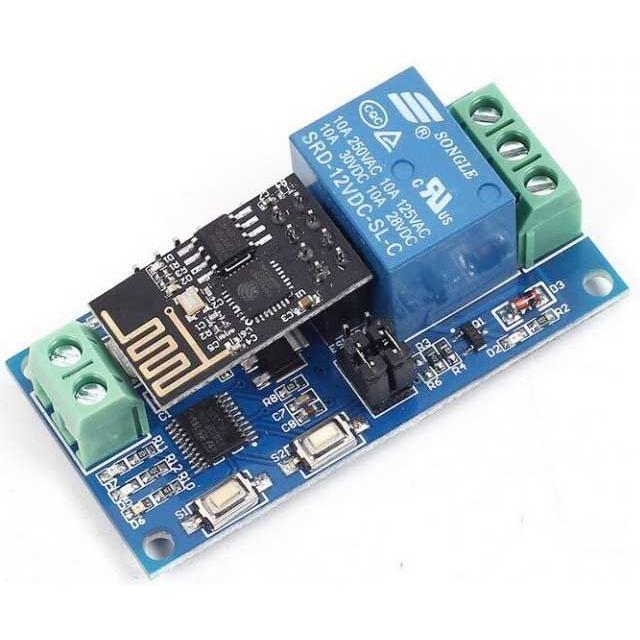

Modul relé ESP8266 s WiFi modulem ESP-01, napájení 5 V

Bezdrátový spínací modul pro ovládání relé přes WiFi síť. Obsahuje integrovaný mikrokontrolér N76E003/STM8S003 a nasaditelný WiFi modul ESP-01. Konfiguruje se jednoduše pomocí mobilní aplikace (Android) bez nutnosti programování.

Vlastnosti

• Dva režimy provozu: přímé připojení k telefonu nebo přes domácí router
• Integrovaný mikrokontrolér N76E003/STM8S003

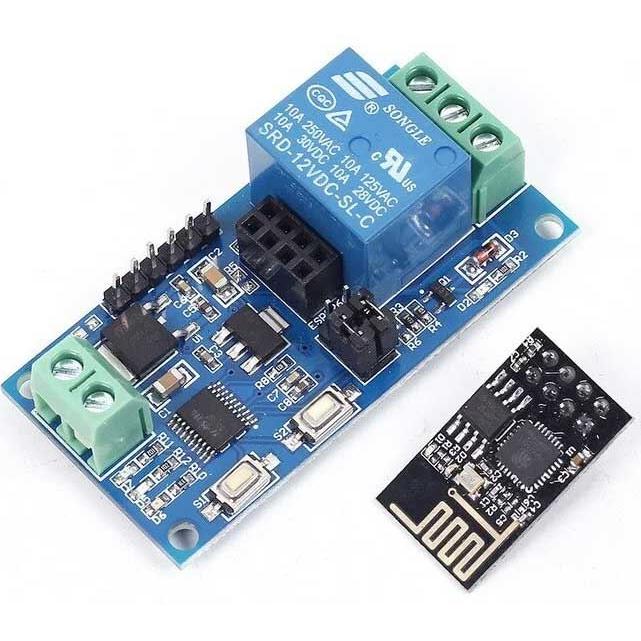

• Nasaditelný WiFi modul ESP-01
• Napájení: 5 V DC
• Rozhraní UART (TX, RX) pro sériovou komunikaci
• Programovací rozhraní STM8 SWIM pro aktualizaci firmware
• Tlačítko S1: přepínač mezi režimy
• Tlačítko S2: reset do továrního nastavení
• Indikační LED diody (červené, modré, zelené) pro stav relé, režim a připojení
• Konfigurace hesla pomocí Smartconfig technologie

Indikace a ovládání

Modul je vybaven světelnými diodami pro vizuální zpětnou vazbu: červené LED signalizují činnost spínacího prvku, modré a zelené LED indikují vybraný režim a stav připojení k síti. Zelená LED bliká při hledání sítě nebo ztrátě spojení s routerem.

Využití

Modul slouží pro bezdrátové ovládání elektrických spotřebičů, osvětlení, topení a dalších zařízení v domácnosti nebo malých průmyslových aplikacích. Vhodný pro IoT projekty, domácí automatizaci a vzdálené řízení přes WiFi. Přenosová vzdálenost v otevřeném prostředí dosahuje až 100 m při přímém připojení, při použití routeru závisí na kvalitě signálu.

Technické parametry

Napájení

5 V DC

Mikrokontrolér

N76E003 / STM8S003

WiFi modul

ESP-01

Rozhraní

UART (TX, RX), SWIM (programování)

Svorky

IN+ / IN- (napájení), GND

Režimy

přímé připojení nebo připojení přes router

Maximální přenosová vzdálenost (přímé)

100 m

Aplikace

Android (iOS není podporován)
