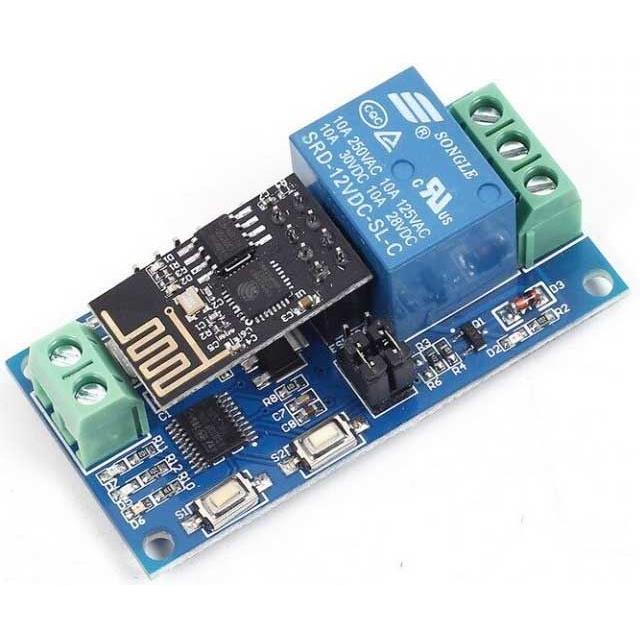

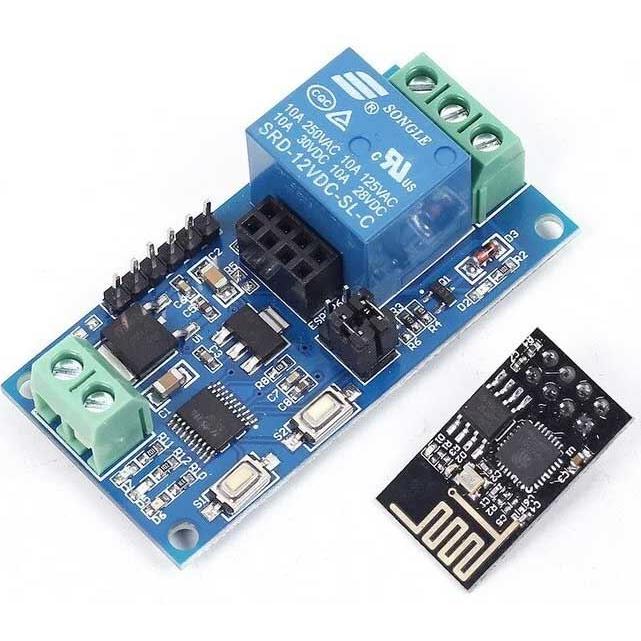

Modul relé ESP8266 s WiFi modulem ESP-01, napájení 12 V

Spínací modul pro bezdrátové ovládání relé prostřednictvím WiFi sítě. Modul integruje mikrokontrolér N76E003/STM8S003 a WiFi modul ESP-01, umožňující vzdálené ovládání z mobilního telefonu nebo počítače v místní síti.

Vlastnosti

• Integrovaný mikrokontrolér N76E003/STM8S003 a WiFi modul ESP-01
• Dva provozní režimy: přímé připojení telefonu k modulu nebo přes společný router
• Reléový výstup s indikací stavu (červené LED diody)
• Tlačítko S1 pro přepínání režimů
• Tlačítko S2 pro obnovení továrního nastavení
• Konfigurační LED indikátory: červené (činnost relé), modré (režim 2), zelené (stav připojení)
• Sériové rozhraní UART (TX, RX)
• Programovací rozhraní STM8 SWIM
• Konfigurace přes aplikaci pro Android pomocí technologie SmartConfig

Využití

Modul slouží pro automatizaci a dálkové ovládání elektrických zařízení v domácnostech, kancelářích a průmyslových aplikacích. Typické použití zahrnuje bezdrátové spínání osvětlení, topení, čerpadel, elektromagnetických zámků a dalších spotřebičů. Vhodný pro integraci do systémů chytré domácnosti a IoT projektů.

Technické parametry

Napájení

12 V DC

Mikrokontrolér

N76E003/STM8S003

WiFi modul

ESP-01

Rozhraní

UART (TX, RX), SWIM programovací port

Přenosová vzdálenost

až 100 m v otevřeném prostředí (přímé připojení), v síti routeru závisí na signálu

Konfigurace

SmartConfig technologie (Android aplikace)

Indikace

LED diody pro režim, činnost relé a stav připojení
