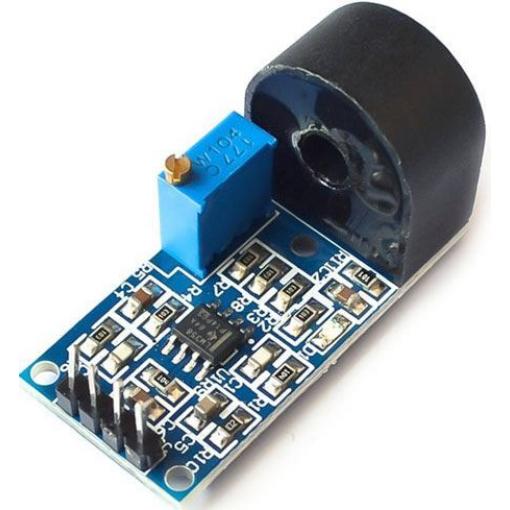

Modul proudového transformátoru ZMCT103C, 5 A AC, 3–5 V DC

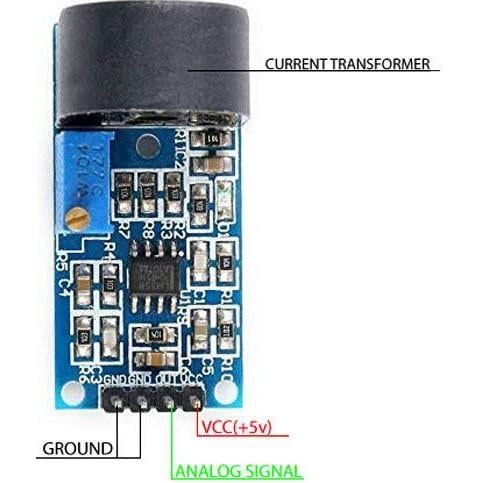

Modul snímače střídavého proudu s bezkontaktním měřením. Vodiče se provlékají otvorem proudového transformátoru (trafo), signál je zesilován operačním zesilovačem LM358 a převeden na napěťový výstup.

Vlastnosti

• Bezkontaktní měření střídavého proudu
• Operační zesilovač LM358 pro zesílení signálu
• Výstupní charakteristika: 1 V odpovídá 1 A měřeného proudu
• Kalibraci lze přesně nastavit víceotáčkovým trimrem
• Nízký odběr z napájecího zdroje (max. 5 mA)
• Vysoká dielektrická pevnost (3 kV AC)

Měřicí rozsah a přesnost

• Měřený proud: 0,01 A až 5 A
• Linerita: 0,1 %
• Frekvenční rozsah: 50/60 Hz
• DC odpor: 150 Ω (při 20 °C)

Využití

Modul se používá v měřicích zařízeních, energetických monitorech, Arduino a ESP32 projektech, kde je potřeba měřit střídavý proud bez přímého kontaktu s vodičem. Typické aplikace: monitorování spotřeby elektrické energie, diagnostika spotřebičů, laboratorní měření.

Technické parametry

Model

ZMCT103C

Napájení

3 V až 5 V DC

Maximální odběr

5 mA (při 5 V)

Měřený proud

0,01 A až 5 A

Výstupní napětí

1 V/1 A (po kalibraci)

Dielektrická pevnost

3 kV AC / 1 mA / 1 s

Frekvenční rozsah

50/60 Hz

Linerita

0,1 %

DC odpor

150 Ω (20 °C)
