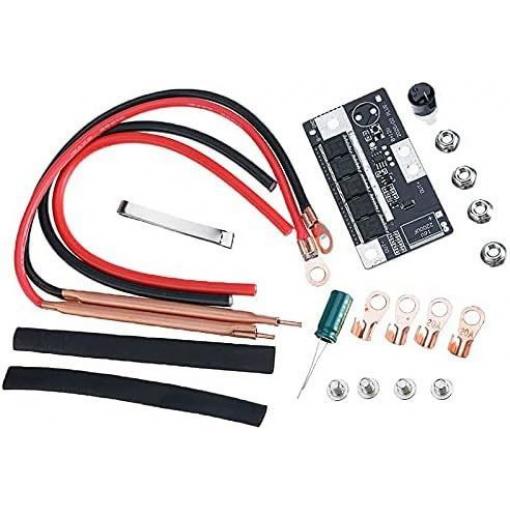

Modul bodové svářečky h_m302b, 90–150 A, napájení 12 V DC

Přenosný modul pro bodové svařování poniklovaných pásků a kontaktů napájecích článků, zejména bateriových článků typu 18650. Určen pro připojení k akumulátoru s napětím 12–14,6 V a kapacitou minimálně 40 Ah.

Vlastnosti

• Svařovací proud: 90–130 A (regulovatelný)
• Napájecí napětí: 12–14,6 V DC
• Tloušťka poniklovaných plechů: 0,1–0,15 mm
• Tři úrovně výkonu indikované světelnými diodami (LED)
• Frekvence svařovacích impulsů: přednastavena na 3 sekundy
• Ovládání jedním mikrospínačem

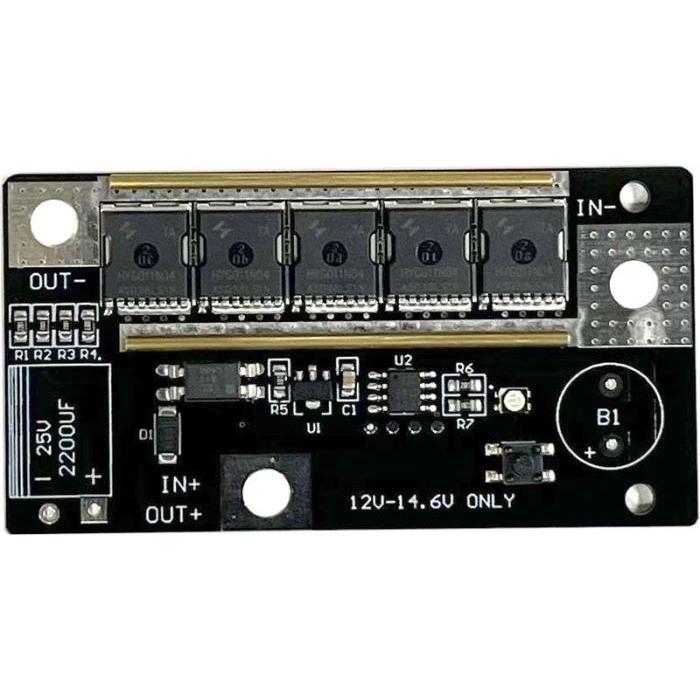

• Vyžaduje externí kondenzátor 2 200 µF a bzučák

Ovládání

• Dlouhý stisk (1,5 s): zapnutí/vypnutí
• Krátké stisknutí: změna intenzity svařovacího proudu
• Zelená LED: nejnižší výkon
• Modrá LED: střední výkon
• Červená LED: nejvyšší výkon

Připojení a instalace

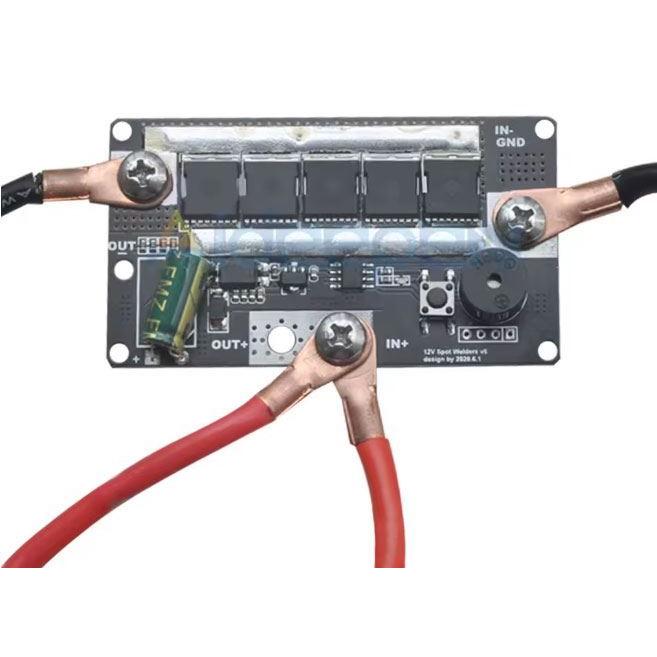

Kondenzátor 2 200 µF a bzučák se připájejí přímo k modulu. Baterie se připojuje ke svorkám +IN a -IN (kladný pól je společný s +OUT). Svařovací elektrody se připojují na svorky -OUT a +OUT.

Využití

Modul je určen pro svařování kontaktů na nabíjecích bateriích a článcích v servisu, při údržbě a opravách akumulátorů. Typicky se používá s bateriemi 18650 a podobnými články. Důležité je používat kvalitní akumulátory s nízkou vnitřní rezistancí — vyřazené baterie s vyšším odporem mohou poškodit přístroj a vést ke špatné kvalitě svarů.
