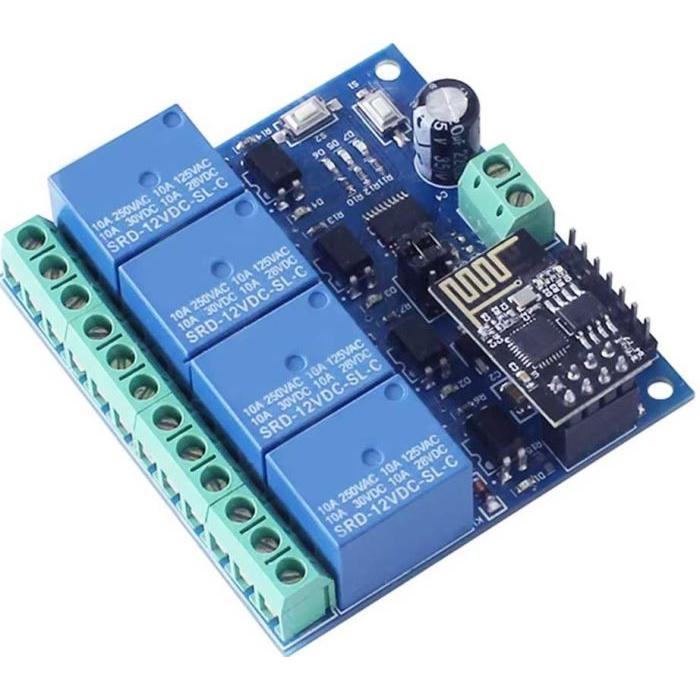

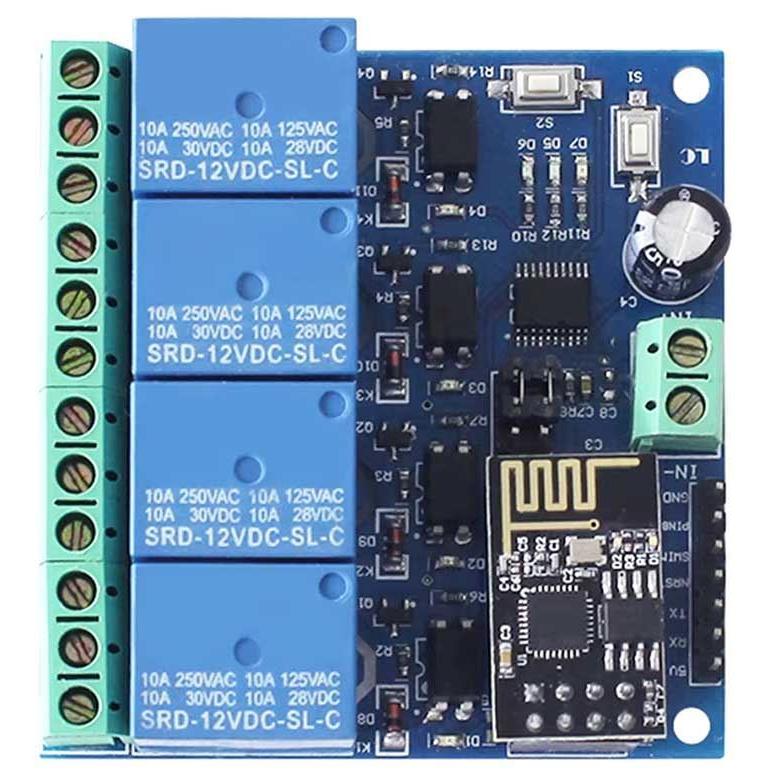

Modul pro bezdrátové ovládání čtyř relé prostřednictvím WiFi sítě. Obsahuje integrovaný mikrokontrolér (N76E003 / STM8S003) a nasaditelný WiFi modul ESP-01 pro komunikaci v místní síti nebo přímé připojení k mobilnímu telefonu.
Vlastnosti
- Čtyři spínací relé (LED indikátory D2, D4 pro stav relé)
- WiFi modul ESP-01 s podporou Smartconfig technologie
- Dva provozní režimy: přímé připojení telefonu nebo připojení přes router
- Napájení: 8–30 V DC (svorky IN+, IN−)

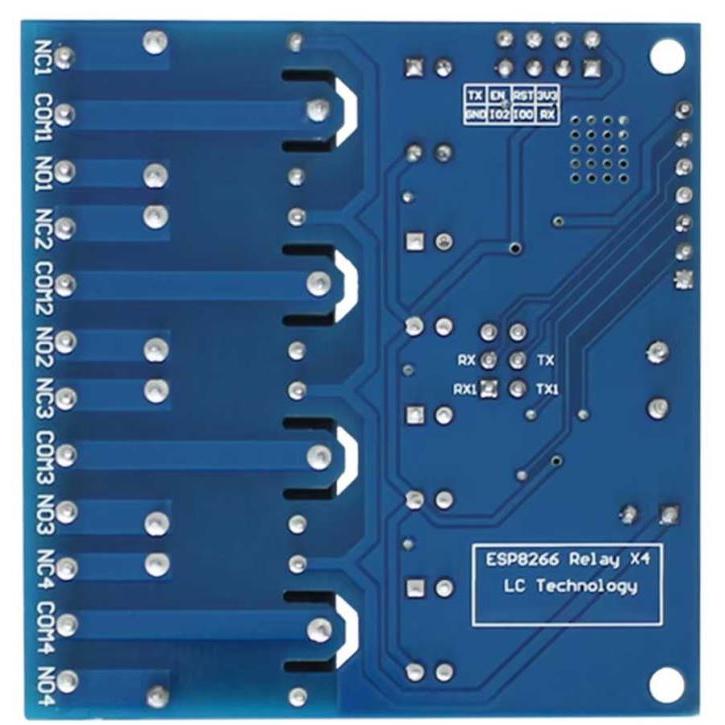

- Sériové rozhraní UART (TX, RX) pro komunikaci
- Programovací rozhraní STM8 SWIM pro nahrávání firmware
- Tlačítko S1 pro přepínání režimů
- Tlačítko S2 pro obnovení továrního nastavení
- Stavové LED indikátory: D5 (modrá) režim 2, D6 (zelená) stav připojení, D7 (červená) režim 1
Indikace a ovládání
LED diody signalizují stav modulu: červené světlo na D2/D4 ukazuje aktivitu relé, zelená LED D6 indikuje připojení k síti (svítí při aktivním spojení, bliká při ztrátě spojení s routerem nebo během automatické konfigurace). Modul je ovládán prostřednictvím mobilní aplikace (Android; iOS není podporován).
Komunikace a dosah
V otevřeném prostředí dosahuje přímé komunikace mezi telefonem a modulem až 100 metrů. Při připojení přes router závisí dosah na síle signálu routeru. Konfiguraci hesla WiFi provádíte jednoduše pomocí Smartconfig technologie bez nutnosti ručního zadávání SSID a hesla.
Typické použití
Vhodný pro automatizaci osvětlení, řízení spotřebičů, alarmy, domácí automatizaci a průmyslové aplikace vyžadující bezdrátové spínání. Modul lze programovat a přizpůsobit konkrétním potřebám prostřednictvím SWIM rozhraní.
Technické parametry
- Napájení
- 8–30 V DC
- Počet relé
- 4
- Mikrokontrolér
- N76E003 / STM8S003
- WiFi modul
- ESP-01
- Rozhraní
- UART (TX, RX), SWIM
- Maximální přenosová vzdálenost (přímá)
- 100 m
- Indikace
- 5 LED diod (červená, modrá, zelená)
