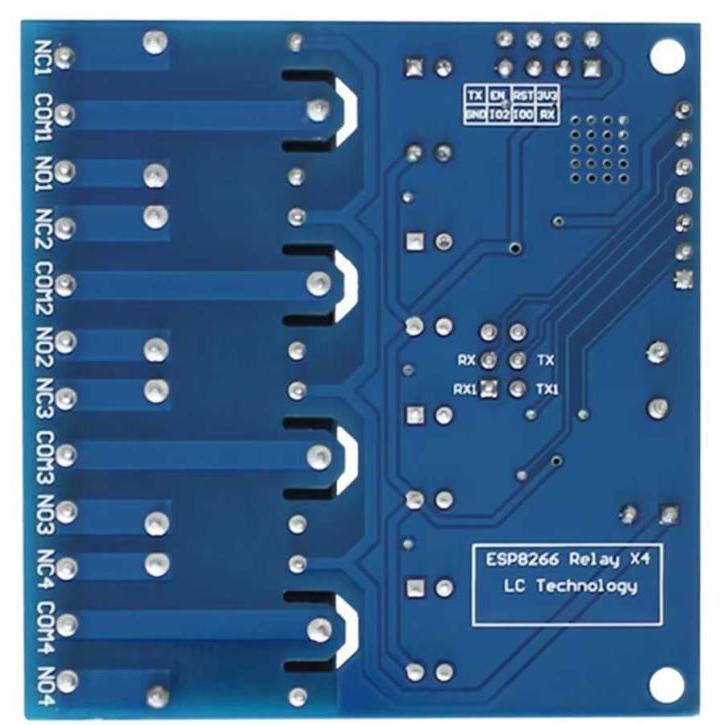

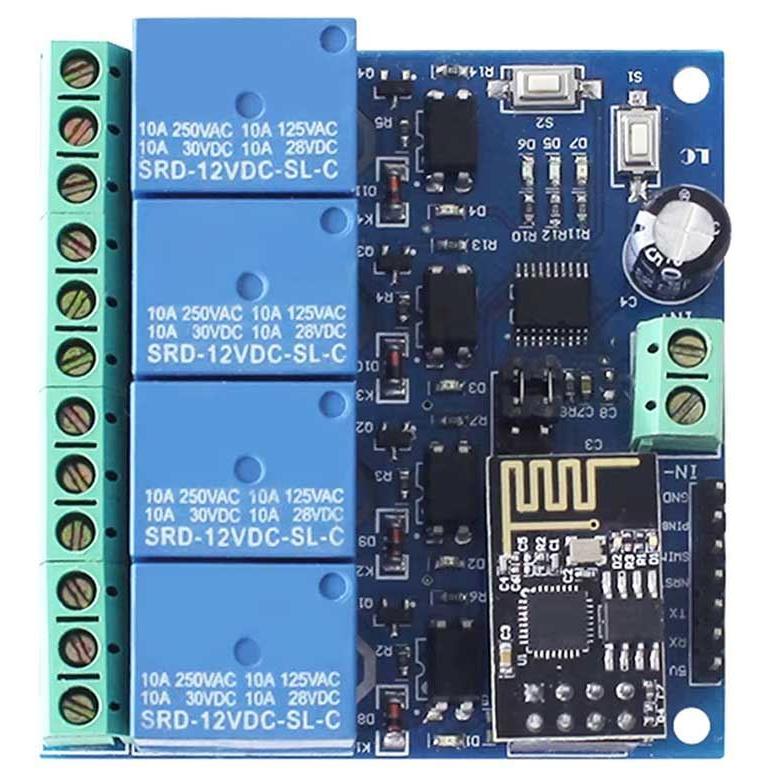

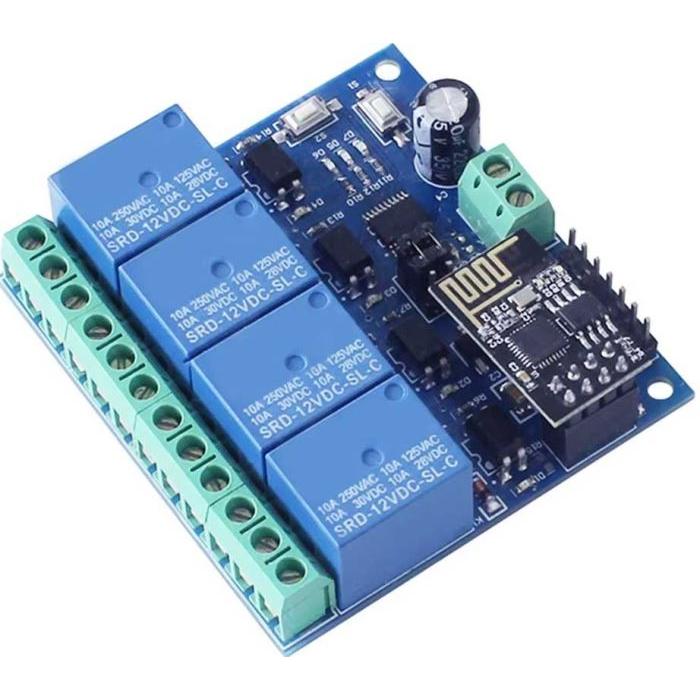

Modul 4× relé ESP8266 s WiFi, napájení 5 V

Modul pro bezdrátové ovládání čtyř relé prostřednictvím WiFi sítě. Obsahuje integrovaný mikrokontrolér (N76E003 / STM8S003) a nasaditelný WiFi modul ESP-01, který umožňuje vzdálené spínání relé z mobilního telefonu v místní síti.

Vlastnosti

• Čtyři spínací relé s indikací stavu (červené LED)
• WiFi modul ESP-01 s technologií SmartConfig pro snadnou konfiguraci
• Dva provozní režimy: přímé připojení k telefonu nebo přes router
• Napájení: 5 V DC přes svorky IN+/IN−
• Sériové rozhraní UART (TX, RX) pro komunikaci
• Programovací rozhraní STM8 SWIM pro aktualizaci firmware
• Tlačítko S1 pro přepínání režimů
• Tlačítko S2 pro obnovení továrního nastavení
• Indikační LED: červené (činnost relé, režim 1), modré (režim 2), zelené (stav připojení)

Indikace a ovládání

Zelená LED signalizuje stav připojení — vypnuto znamená automatickou konfiguraci nebo ztrátu spojení s routerem, blikání s periodou 0,5 s indikuje čekání na konfiguraci. Modul je vhodný pro Android aplikace; konfigurace přes Apple zařízení není podporována.

Dosah a kompatibilita

V otevřeném prostředí dosahuje přenosová vzdálenost až 100 m při přímém připojení telefonu. Při připojení přes router závisí dosah na intenzitě signálu routeru. Modul lze ovládat jednoduchou konfigurací bez nutnosti pokročilého programování.

Technické parametry

Napájení

5 V DC

Počet relé

4

Mikrokontrolér

N76E003 / STM8S003

WiFi modul

ESP-01

Rozhraní

UART (TX, RX), SWIM programovací port

Maximální přenosová vzdálenost

100 m (otevřené prostředí)

Indikace

LED diody (červené, modré, zelené)

Tlačítka

S1 (režim), S2 (reset)
