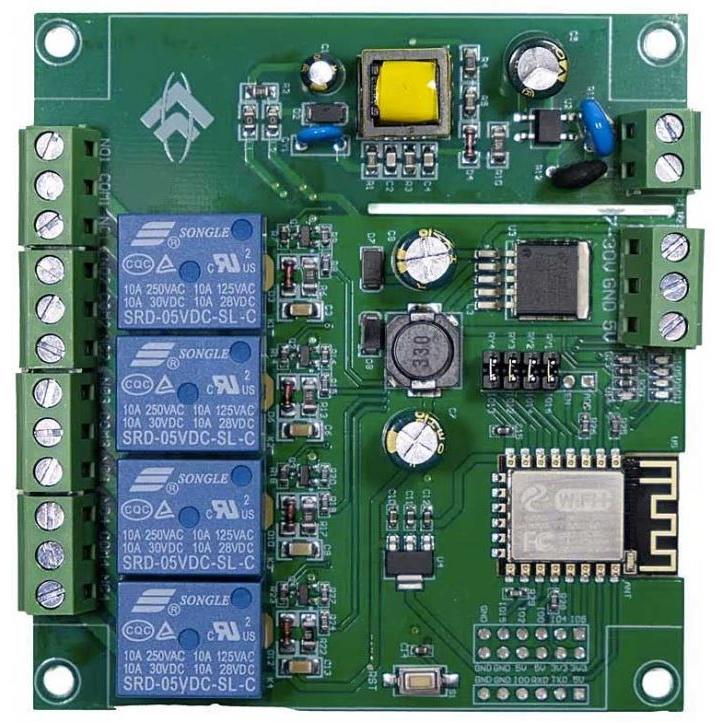

Modul 4× relé ESP8266 s WiFi ESP-12F, napájení 90–250 V AC

Reléový modul s integrovaným WiFi mikrokontrolérem ESP8266 (ESP-12F) určený pro dálkové ovládání zátěží přes síť. Modul kombinuje spínací prvky s možností programování a vzdáleného řízení.

Vlastnosti

• 4 nezávislé reléové kanály s kontakty 250 V AC / 10 A (nebo 30 V DC)
• Integrovaný WiFi modul ESP-12F s 4 MB Flash pamětí
• Tři možnosti napájení: 5 V DC, 7–30 V DC (doporučeno max. 12 V), 90–250 V AC
• Spínaný zdroj (SMPS) pro AC-DC konverzi
• Všechny GPIO piny ESP8266 vyvedeny přes otvory PCB
• Indikační LED pro signalizaci napájení a sepnutí relé
• Programovatelná LED
• Tlačítko resetování modulu
• UART port pro stahování programu a sekundární vývoj

Připojení a rozšiřitelnost

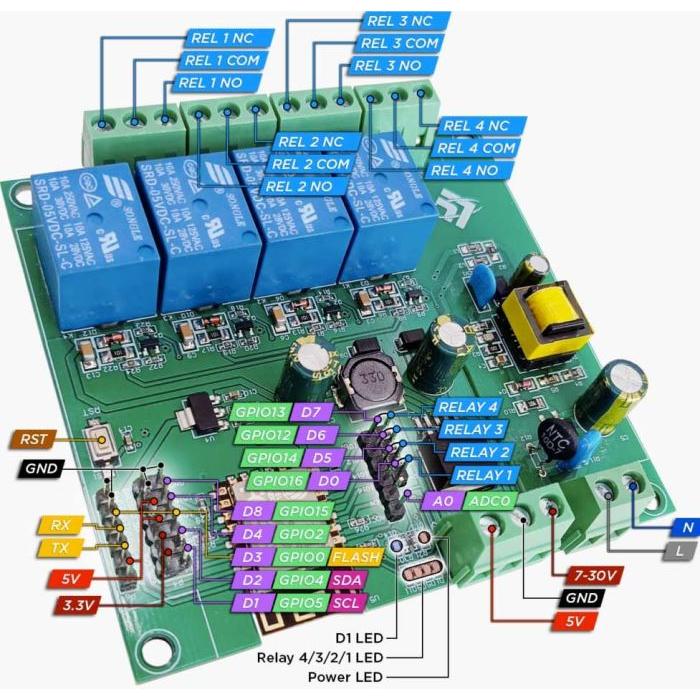

Reléové kanály jsou ve výchozím nastavení připojeny na piny D0, D5, D6 a D7, lze však přepojit na libovolné dostupné digitální piny D0–D8. Zbývajících šest nevyužitých pinů umožňuje připojení dalších senzorů, displejů (např. 0,96" TFT) nebo vstupních prvků s minimální dodatečnou montáží.

Programování a vývoj

Modul podporuje Arduino IDE, Eclipse a další vývojová prostředí. Součástí jsou referenční programy pro Arduino. UART port je vyvedený pro usnadnění sekundárního vývoje a ladění.

Typické aplikace

Automatizace osvětlení, řízení topení a klimatizace, dálkové spínání spotřebičů, domácí automatizace, průmyslová automatizace, IoT řešení. Vhodné pro profesionální instalace i vývojové projekty.

Technické parametry

Mikrokontrolér

ESP8266 (ESP-12F)

Paměť

4 MB Flash

Počet reléových kanálů

4

Jmenovité napětí relé

250 V AC / 10 A nebo 30 V DC

Napájení AC

90–250 V AC (spínaný zdroj)

Napájení DC

5 V DC, 7–30 V DC (doporučeno max. 12 V)

GPIO piny

všechny vyvedeny

Rozhraní

UART pro programování

Indikace

LED napájení, LED relé, programovatelná LED
