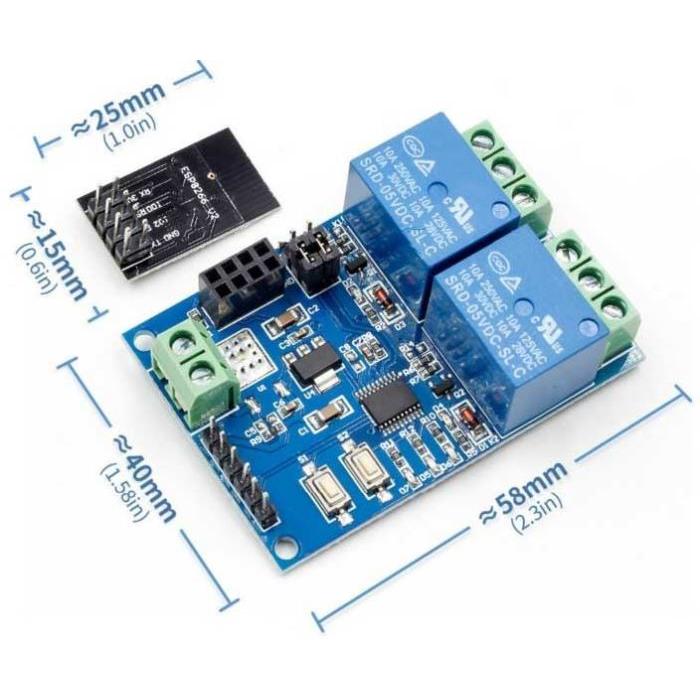

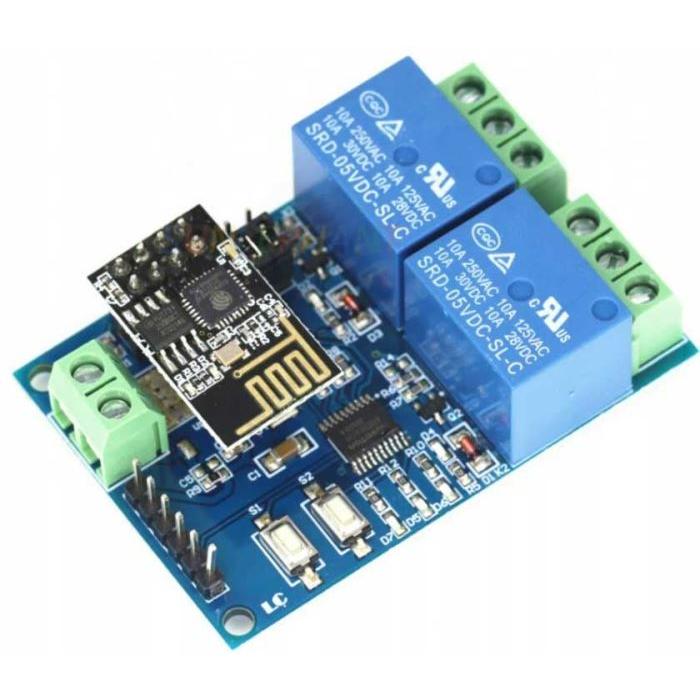

Modul 2× relé ESP8266 s WiFi modulem ESP-01, napájení 5 V

Modul pro bezdrátové ovládání dvou relé prostřednictvím WiFi sítě. Integruje mikrokontrolér (N76E003 / STM8S003) a nasaditelný WiFi modul ESP-01, umožňující vzdálené spínání přes mobilní aplikaci v místní síti.

Vlastnosti

• Dva nezávislé spínací kanály (relé)
• Integrovaný WiFi modul ESP-01 s technologií Smartconfig
• Dva provozní režimy: přímé připojení telefonu nebo přes společný router
• Napájení: 5 V DC
• Sériové rozhraní UART (TX, RX) pro komunikaci
• Programovací rozhraní STM8 SWIM pro aktualizaci firmware

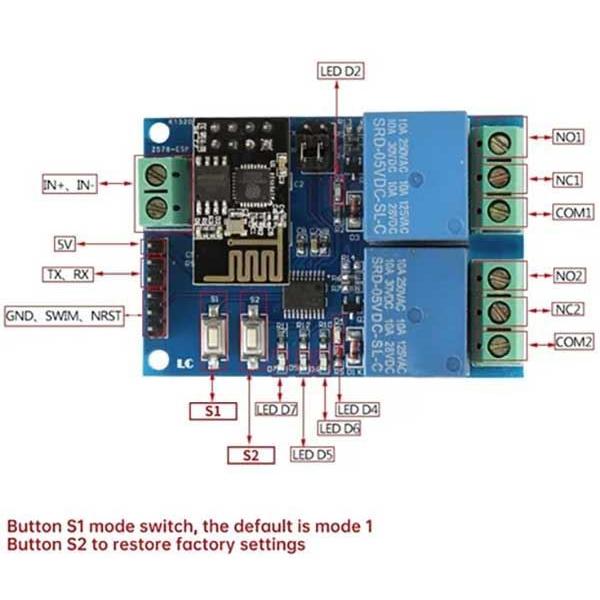

• Tlačítko S1 pro přepínání režimů
• Tlačítko S2 pro obnovení továrního nastavení
• Indikační LED diody (červené pro stav relé, modré a zelené pro režim a připojení)

Využití

Modul se používá v domácí automatizaci, průmyslových řídicích systémech a IoT aplikacích pro vzdálené spínání zátěží (osvětlení, ventilátory, čerpadla, topení). Vhodný pro integraci do stávajících WiFi sítí bez nutnosti dodatečného hardware. Konfigurace probíhá jednoduše přes mobilní aplikaci (Android). Přenosová vzdálenost v otevřeném prostředí dosahuje až 100 m při přímém připojení, v síti routeru závisí na kvalitě signálu.

Technické parametry

Mikrokontrolér

N76E003 / STM8S003

WiFi modul

ESP-01

Napájení

5 V DC

Počet relé

2

Rozhraní

UART (TX, RX), SWIM programovací port

Režimy připojení

přímé (AP) nebo přes router (STA)

Maximální přenosová vzdálenost (přímé připojení)

100 m

Kompatibilita

Android (iOS není podporován)

Indikace

LED diody pro stav relé, režim a připojení
