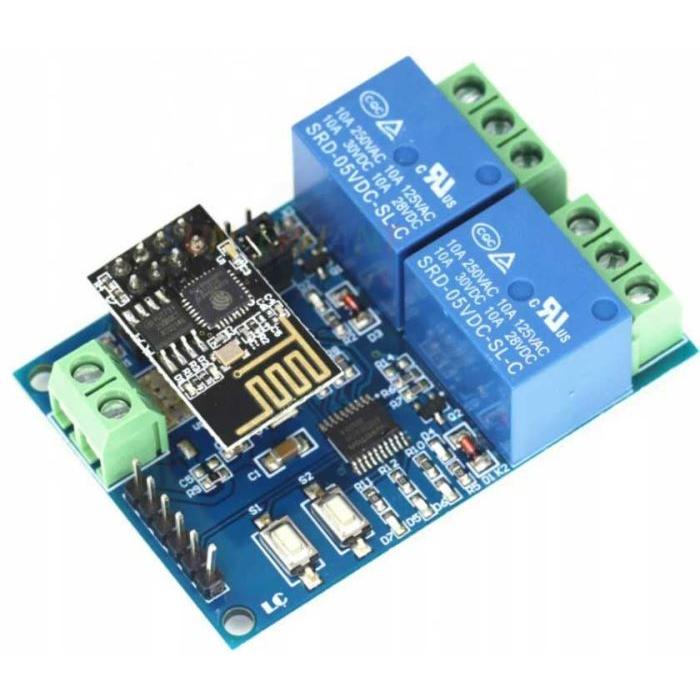

Modul 2× relé ESP8266 s WiFi ESP-01, napájení 8–30 V

Modul pro bezdrátové ovládání dvou relé prostřednictvím WiFi sítě. Integruje mikrokontrolér (N76E003 / STM8S003) a WiFi modul ESP-01, umožňuje vzdálené spínání přes mobilní aplikaci v místní síti nebo přes router.

Vlastnosti

• Dva nezávislé reléové výstupy
• WiFi modul ESP-01 (UART rozhraní)
• Napájení: 8–30 V DC
• Dva provozní režimy: přímé připojení telefonu nebo přes router
• Konfigurace pomocí Smartconfig technologie (Android aplikace)
• Programování mikrokontroléru STM8 přes SWIM rozhraní
• Indikační LED diody pro stav relé a režim provozu
• Tlačítko pro přepínání režimů a obnovení továrního nastavení

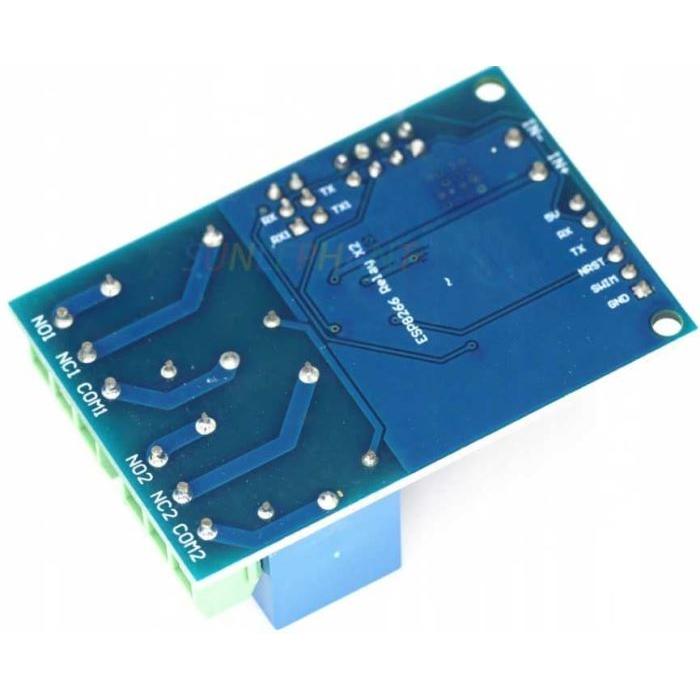

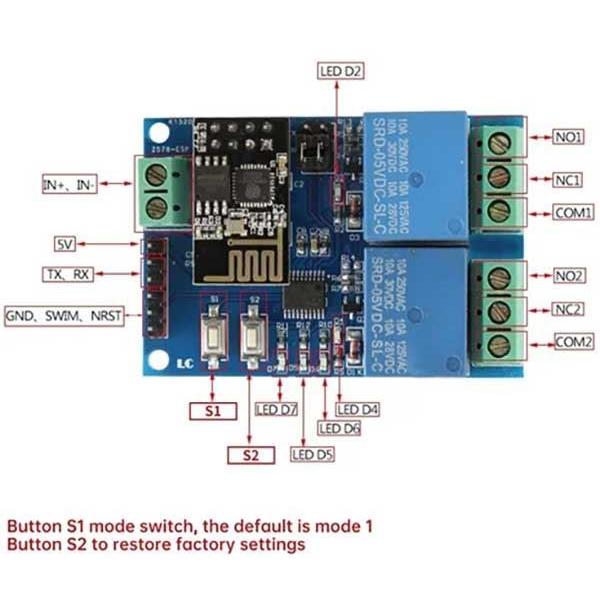

Rozhraní a připojení

• IN+, IN−: svorky napájení (8–30 V)
• TX, RX: UART sériový port
• 5 V / 12 V, GND, SWIM, NRST: porty pro programování a napájení
• USB rozhraní (při odpojení modulu ESP-01)

Indikace stavu

• LED D2, D4 (červené): aktivita relé (svítí při sepnutí)
• LED D7 (červené): indikátor režimu 1
• LED D5 (modré): indikátor režimu 2
• LED D6 (zelené): stav připojení — vypnuto = automatická konfigurace nebo ztráta spojení; blikání 0,5 s = aktivní spojení

Využití

Modul slouží k automatizaci a dálkovému ovládání elektrických zařízení v domácnosti, kanceláři nebo průmyslovém prostředí — spínání osvětlení, topení, čerpadel, elektromagnetických zámků a dalších spotřebičů. Vhodný pro IoT projekty a inteligentní domácnost. Přenosová vzdálenost v otevřeném prostředí dosahuje 100 m (přímé připojení), v síti routeru závisí na kvalitě signálu.

Technické parametry

Napájení

8–30 V DC

Mikrokontrolér

N76E003 / STM8S003

WiFi modul

ESP-01

Počet relé

2

Rozhraní

UART (TX/RX), SWIM (programování)

Konfigurace

Smartconfig (Android)

Maximální přenosová vzdálenost

100 m (otevřené prostředí)
